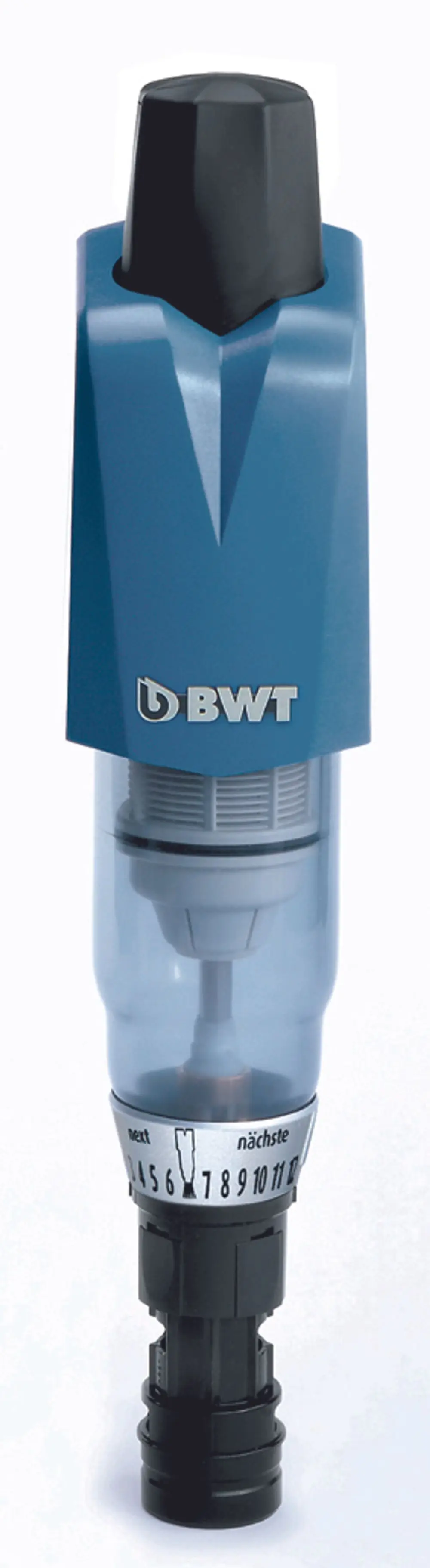

Rückspülfilter BWT Infinity M HWS 1 Zoll mit Schnell-Anschlussmodul DR, 10490

Hersteller: BWT Artikel-Nr.: 10490 EAN: 9022000104909
Verkäufer: Raleo Home
Impressum AGB Datenschutz Widerrufsbelehrung
Listenpreis:
1.135,26 € - 36%

725,00 €

inkl. 19% MwSt.

Frage zu diesem Artikel stellen

Typ

1"

Anschluss

Modul

Anschlussnennweite

25 DN

Durchflussleistung bei Δp = 0,2 bar

4,5 m³/h

Durchflussleistung bei Δp = 0,5 bar

6,5 m³/h

Durchlassweite, untere / obere

90 / 110 μm

Nenndruck (PN)

16 bar

Betriebsdruck min./max.

2/16 bar

untere/obere Durchlassweite

90/110 my

Wassertemperatur max.

30 Grad C

Umgebungstemperatur max.

40 Grad C

Gesamthöhe

550 mm

Baulänge ohne Verschraubung

100 mm

Baulänge mit Verschraubung

184 mm

Lieferumfang

Infinity M mit Anschlussmöglichkeit an das Infinity MInfinity M HydroModul-System oder an separates Anschlussmodul bzw. Anschluss-Stück jeweils ohne oder mit Druckminderer (nicht im Lieferumfang enthalten), bestehend aus:

  • Abdeckhaube (Kopfteil aus Messing)
  • Drehgriff
  • Kurbelstift
  • Klarsichtzylinder
  • Filterelement
  • Datumsring
  • Abwasseranschluss (HT-Anschluss bzw. Schlauchtülle)
  • Sicherheits-Absperrhahn
  • Abdeckblende

Erforderliches Zubehör: Anschlussmodul/Anschluss-Stück

Rückspülfilter BWT Infinity M

Der erste Filter mit Life-Time-System-Garantie. 30 Jahre Garantie mit BWT Sicherheits-Check-Vereinbarung.
Manueller Rückspülfilter zum Anschluss an das HydroModul-System oder an ein Anschluss-Modul, Anschluss-Modul DR oder AnschlussModul HWS. Die Rückspülung erfolgt manuell per Handrad mit ausstellbarer Kurbel.

Verwendungszweck

Die Filter sind zur Filtration von Trink- und Brauchwasser bestimmt. Sie schützen die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf etc., max. Ø 2 mm.

Die Filter sind nicht einsetzbar bei chemikalienbehandelten Kreislaufwässern. Bei Einsatz zur Filtration von Prozesswasser und Kühlwasser für Durchlaufkühlungen ist eine Fachberatung erforderlich.
Bei Wässern mit groben Schmutzpartikeln einen Grobschmutzabscheider vorschalten.
Für Öle, Fette, Lösungsmittel, Seifen und sonstige schmierende Medien sind die Filter nicht geeignet. Ebenso nicht zur Abschei- nich dung wasserlöslicher Stoffe.

Funktion

Das Rohwasser strömt durch den Rohwassereintritt in den Filter ein und dort von innen durch das Filterelement zum Reinwasseraustritt. Dabei werden Fremdpartikel > 90 μm an der Innenseite des Filtergewebes zurückgehalten. Je nach Gewicht und Grösse fallen diese Partikel direkt in den unteren Teil des Filterelements oder bleiben am Filtergewebe haften. Das Filterelement kann durch Rückspülen in regelmässigen Abständen gereinigt werden.

Die Rückspülung erfolgt manuell und funktioniert nach dem wirkungsvollen Prinzip der Rückspülung durch Absaugung (SaugleistenRückspülsystem).
Der Filtrationsprozess läuft auch während der Rückspülung ohne Unterbrechung, da ca. 90 % der Filterfläche für den Filterbetrieb ständig zur Verfügung stehen. (Non-StopFiltration).

Einbauvorbedingungen

Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten beachten.
Für die Rückspülung muss eine Spülwassermenge von mindestens 3,5 m3 pro Stunde zur Verfügung stehen, bzw. ein Druck von mind. 2 bar während der Rückspülung hinter dem Filter vorhanden sein.
Ein Kanalanschluss (Abfluss) mind. DN 50 sollte vorhanden sein.
Der Einbauort muss frostsicher sein und muss den Schutz des Filters vor Lösungsmitteldämpfen, Heizöl, Waschlaugen, Chemikalien aller Art, UV-Einstrahlung und Wärmequellen über 40°C gewährleisten.

Voraussetzung für Funktion und Gewährleistung leistung

Filter bedürfen einer regelmässigen Funktionsüberwachung, Wartung und dem Austausch von funktionsrelevanten Teilen nach bestimmten Zeitintervallen. Das Filterelement muss regelmässig erneuert werden. Die Wartungsintervalle entnehmen Sie bitte der Einbau- und Bedienungsanleitung. Wir empfehlen den Abschluss eines Wartungsvertrages.
