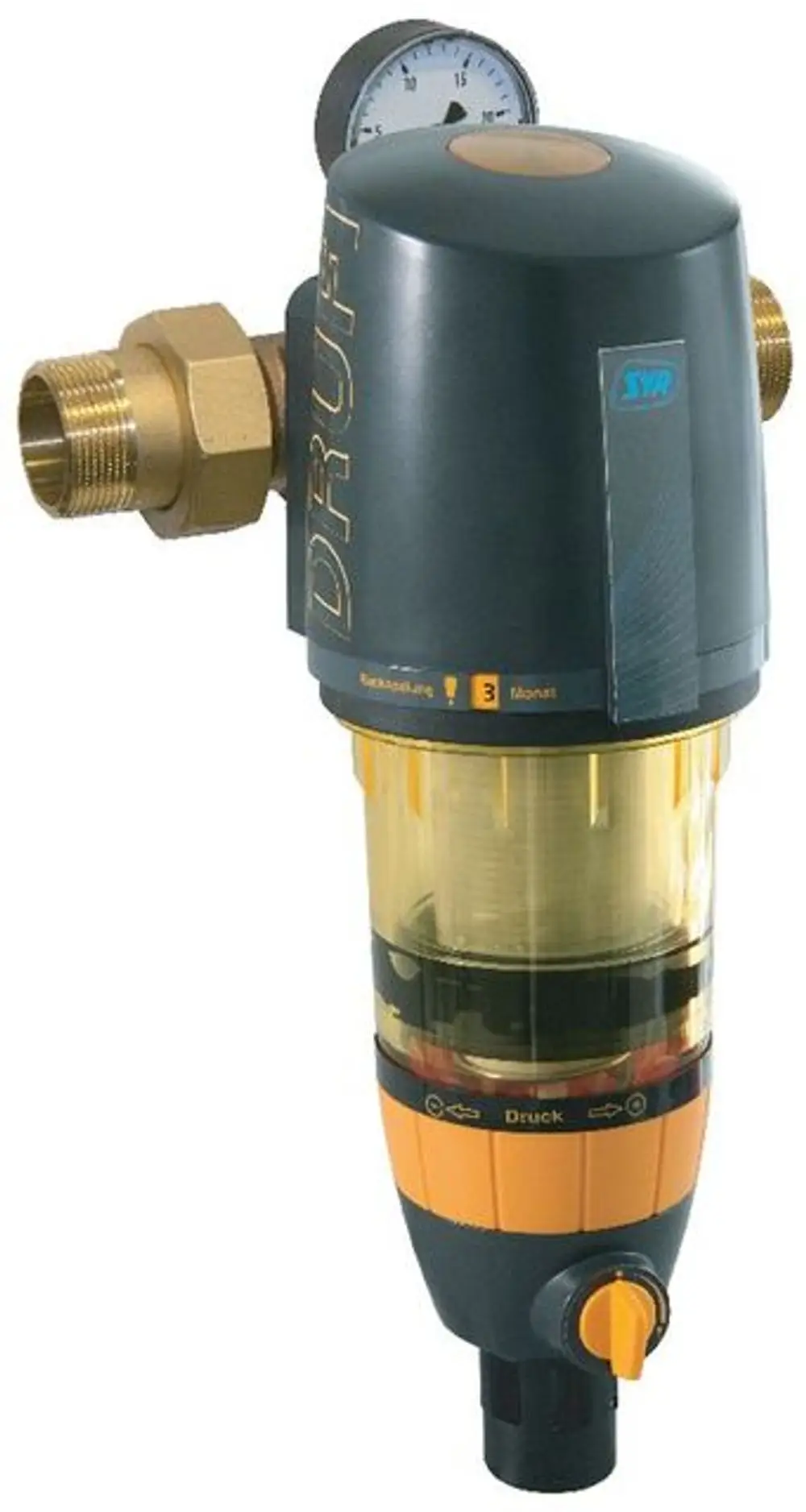

SYR Druckminderer/Rückspülfilter Drufi+ max 2315 DFR, 2315.00.045

Der SYR Drufi+ max DFR ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Armaturenkombination aus einem halbautomatischen Rückspülfilter nach DIN EN 13443 und einem Druckminderer nach DIN EN 1567. Mit dieser Kombination wird die korrekte Einbaureihenfolge nach DIN 1988 eingehalten. Durch die integrierte Bauform ist der Einbau auch bei beengten Verhältnissen möglich. Zur Montage in die Rohrleitung dient der separat zu bestellende Drufi+ max Universalflansch, der die Montage in senkrechte und waagerechte Leitungen ermöglicht. An den Ablauftrichter kann wahlweise ein Kunststoffrohr DN 50 angeschlossen werden.

Der Drufi+ max DFR besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter aus nicht rostendem Stahlgewebe. Zusätzlich ist er mit Flanschdichtung, Innensechskantschrauben zur Flanschmontage und Montageschlüssel für die Innensechskantschrauben ausgerüstet.

Der Druckminderer ist werksseitig auf 4 bar Ausgangsdruck eingestellt, wobei der außen liegende Einstellgriff eine individuelle Druckeinstellung zwischen 1,5 und 6 bar erlaubt. Weiterhin gehören Ein- und Ausgangsdruckmanometer zum Lieferumfang.



Technische Daten:

Betriebsdruck: min. 2 bar, max. 16 bar

Betriebstemperatur: max. 30 °C

Einbaulage: vorzugsweise Hauptachse senkrecht

Medium: Trinkwasser

Maschenweite: untere: 90 ?m, obere: 125 ?m

Durchflussleistung:

DN 32: 5,8 m3/h bei 1,1 bar Dp

DN 40: 9,1 m3/h bei 1,1 bar Dp

DN 50: 14,0 m3/h bei 1,1 bar Dp
