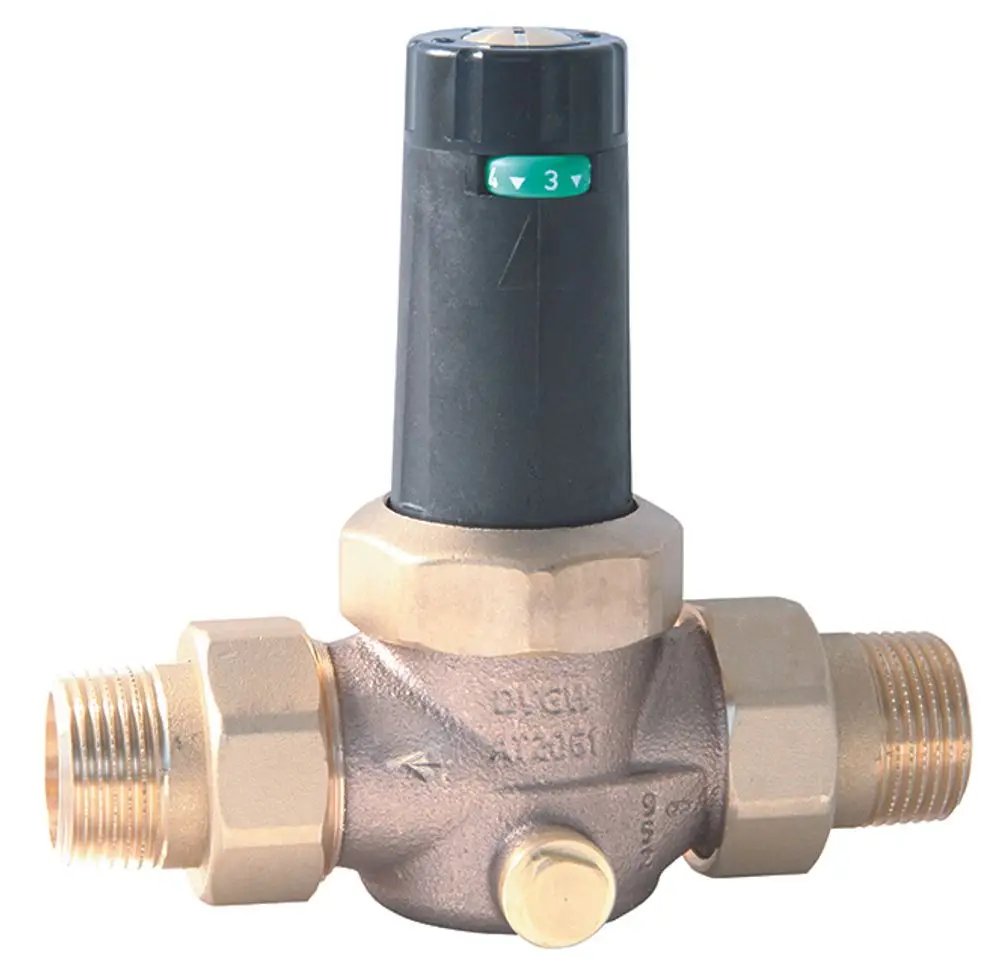

SYR Druckregler 6203.2 DN 15, 6203.15.005

Der SYR Druckregler 6203 dient der Druckregelung in industriellen Anlagen und Geräten mit Medien, entsprechend der angegebenen Spezifikation. Als Proportionalregler verhindert er einen übermäßigen Druckanstieg in der vorgeschalteten Anlage durch Öffnen im Verhältnis zum ansteigenden Druck. Der Druckregler Typ 6203 ist so aufgebaut, dass er bei möglichen Gegendrücken in längeren Ablauf- oder Rücklaufleitungen einsetzbar ist.

Der Druckregler 6203 ist als proportional arbeitendes, membrangesteuertes Überströmventil ausgeführt.

Er enthält eine Ausgangsdruckanzeige, die den eingestellten Druck anzeigt. Ein zusätzliches Manometer ist somit nicht erforderlich. Die Federkappe ist um 360° drehbar, sodass die Ausgangsdruckanzeige immer sichtbar ist. Der Druckregler 6203 ist mit koaxial angeordnetem Schmutzfänger (Maschenweite: 0,25 mm) ausgerüstet. Die Funktionsteile des Systems sind in einer Kartusche angeordnet, die ohne Ausbau der Armatur und ohne Spezialwerkzeug bei bleibendem Ausgangsdruck komplett austauschbar ist. Bei der Demontage der Kartusche bleibt der eingestellte Ausgangsdruck erhalten. Die Einbaulage kann durch die spezielle Kartuschenkonstruktion beliebig gewählt werden.



Technische Daten:

Eingangsdruck: max. 25 bar

Öffnungsdruck: 5 - 8 bar

Betriebstemperatur: max. 110 °C

Einbaulage: beliebig

Medium: Wasser, Pressluft, neutrale nichtklebende Flüssigkeiten, neutrale Gase

Anschlussgröße: DN 15
