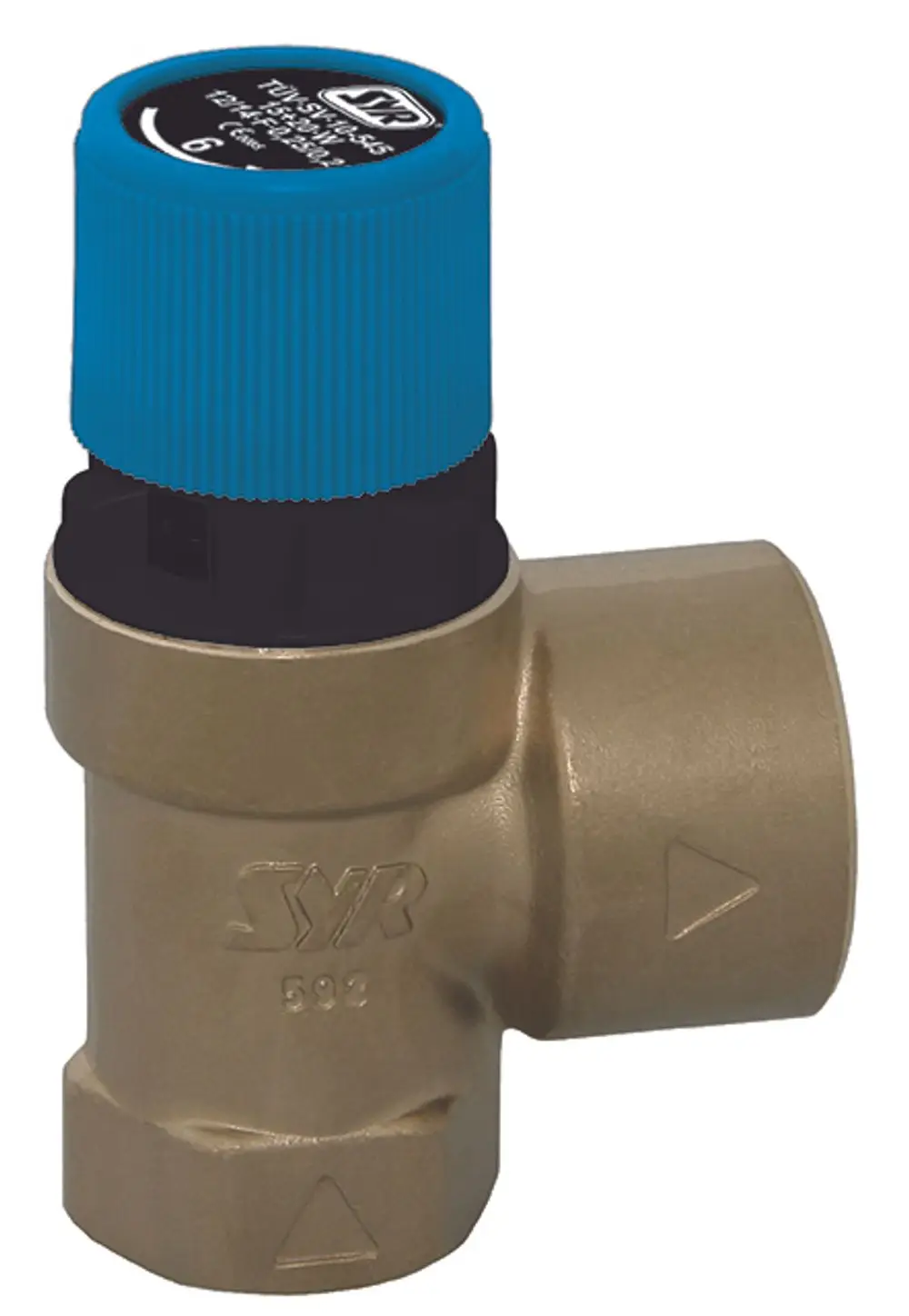

SYR Membran-Sicherheitsventil 2115 DN 20, 6bar mit Nirositz rohgelb, 2115.20.200

Das Membran-Sicherheitsventil 2115 Niro in den Größen DN 15 und DN 20 dient der Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung. In erster Linie wird es in geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN 1988, Teil 200; 4753, Teil 1 und TRD 721 verwendet. Die Anschlussgröße ist nach der Heizleistung des abzusichernden Wärmeerzeugers entsprechend der Tabelle zu bestimmen. Zusätzlich kann das Membran-Sicherheitsventil 2115 Niro zur Absicherung von Anlagen nach AD-Merkblatt A2 mit Medien nach angegebener Spezifikation eingesetzt werden. Die Abblaseleistung lässt sich ebenfalls aus den in der Tabelle aufgeführten Werte ersehen. Der Ansprechdruck des Sicherheitsventils, gekennzeichnet auf der schwarzen, im Anlüftgriff des Ventils eingepressten Plombenscheibe, ist so zu wählen, dass der Eingangsdruck mindestens 20 % unter dem hochzulässigen Betriebsdruck der abzusichernden Anlage liegt. Das Membran-Sicherheitsventil 2115 Niro ist mit vorgeschalteter, von der Membrane getrennter Sitzdichtung ausgeführt. Es ist über den Drehgriff anlüftbar.



Technische Daten:

Betriebstemperatur: max. 110 °C

Anschlussgröße: DN 20

Ansprechdruck: 6 bar

Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten

Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-N-p

Medium: Wasser, neutrale, nicht klebende Flüssigkeiten
