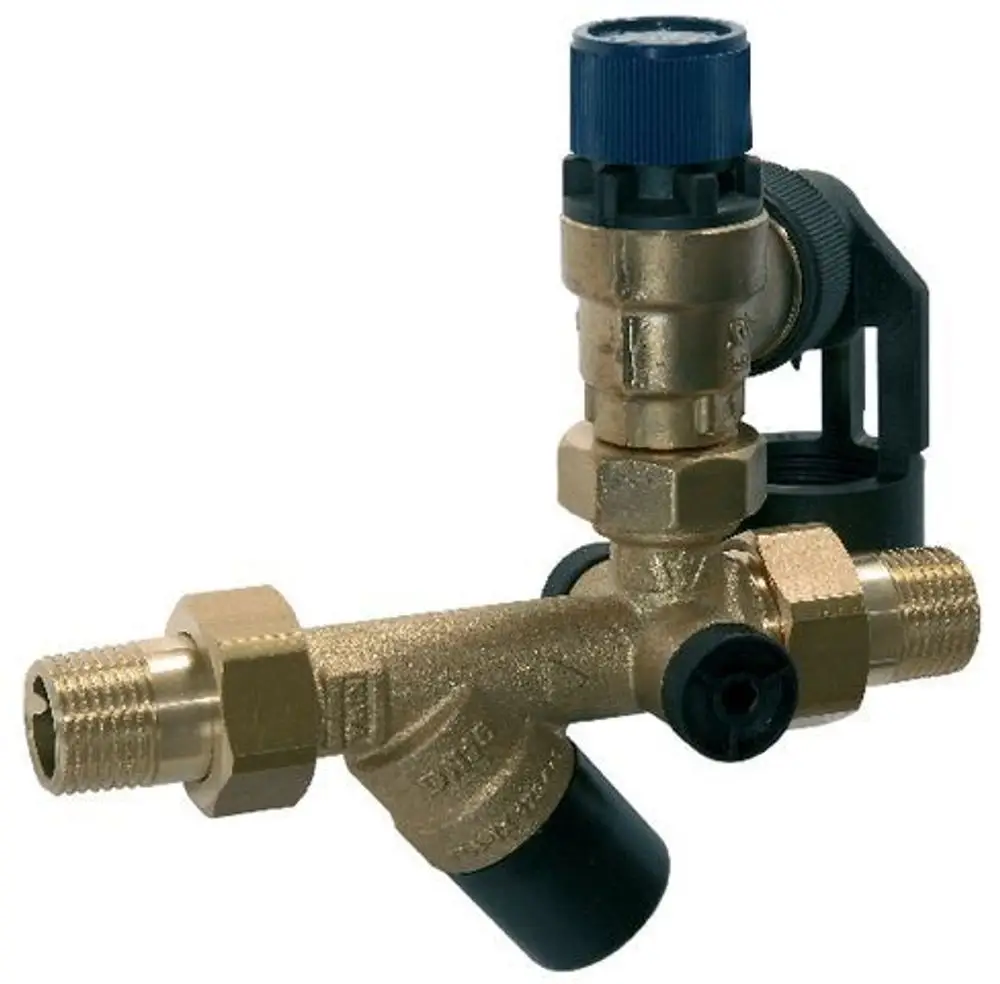

SYR Sicherheitsgruppe 24 SYRobloc DN 15, G3/4 6bar rohgelb, 0024.15.009

Die SYR Sicherheitsgruppe 24, DN 15 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988, Teil 2; DIN 4753, Teil 1 und DIN EN 1488. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 und DIN EN 1488 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers.

Die Sicherheitsgruppe 24, DN 15 besteht aus Absperrung, Rückflussverhinderer, Manometeranschluss und Membran-Sicherheitsventil sowie Ablauftrichter. Das leicht austauschbare Membran-Sicherheitsventil mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar. Verschraubungen mit R ¾''



Technische Daten:

Eingangsdruck: 10 bar nach DIN EN 1488

Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil

Betriebstemperatur: max. 30°C Eintrittstemperatur

Max. Nenninhalt TWE: 200 Liter

Ansprechdruck: Werksseitig: 6 bar

Medium: Trinkwasser

Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p

Einbaulage: beliebig

Durchflussleistung: DN 15: 2,0 m³/h bei ?p 1,0 bar

ABP-Nr.: PA-IX 1794/I
