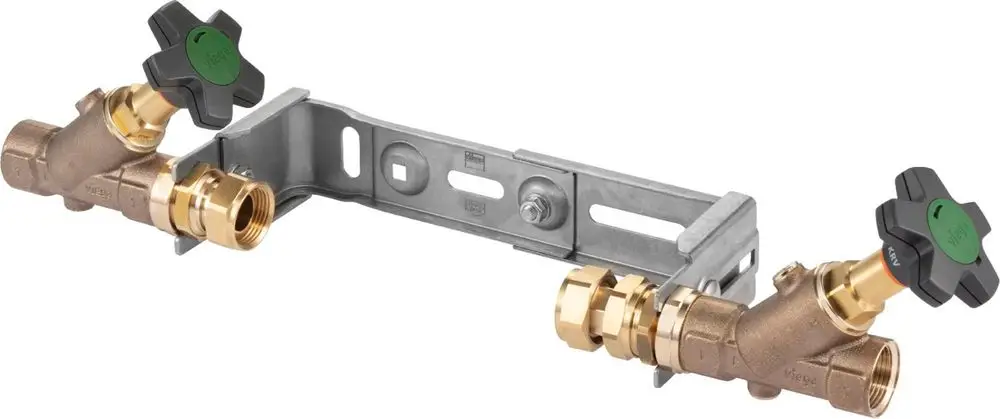

Viega Geopress Easytop-Montageeinheit, Q3 4, Qn 2,5, Rp1 1 Rotguss oder Siliziumbronze, Edelstahl Modell 2230.11, 553609

Name: Viega 553609
Brand: Viega
SKU: 553609
Price: 399.00 EUR
Availability: InStock

Hersteller: Viega Artikel-Nr.: 553609 EAN: 4260374014676

Verfügbar

Versand: 1-4 Werktage

zzgl. Versandkosten 5,90 €

Details anzeigen

30 Tage Rückgaberecht

Details anzeigen

https://raleo.de:443/files/static_img/raleo/awards/raleo-disq-2024-banner

Raleo - Deutschlands Beste Online-Shops 2024

Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).

https://raleo.de:443/files/img/11efa20c66164ee0888d895282346177/original_size/BlackWeek.jpg

Listenpreis:
783,02 € - 49%

399,00 €

inkl. 19% MwSt.

Frage zu diesem Artikel stellen

Menge

Überblick Downloads 1


Anschluss	Geopress
Modell	2230.11
Material	Rotguss oder Siliziumbronze, Edelstahl
Anwendung	Trinkwasser, Warmwasser, Nahwärmeversorgung, Geothermie, Regenwasser
Z-Maße
Q3	4
Qn	2,5
Rp1	1
Rp2	1
G	1
Z1min [mm]	105
Z1max [mm]	190
Z2min [mm]	387
Z2max [mm]	472
L1min [mm]	425
L1max [mm]	508
L2min [mm]	205
L2max [mm]	290
L3min [mm]	94
L3max [mm]	144
L4min [mm]	129
L4max [mm]	179
L5 [mm]	52
SW1 [mm]	38
SW2 [mm]	38
SW3 [mm]	41
SW4 [mm]	24
SW5 [mm]	38
H1 [mm]	116
H2 [mm]	30

Q3 = Dauerdurchfluss
Qn = Nenndurchfluss
Qn = Nenndurchfluss
Z1min [mm] = Z-Maß minimal
Z1max [mm] = Z-Maß maximal
Z2min [mm] = Z-Maß minimal
Z2max [mm] = Z-Maß maximal
L1min [mm] = Länge minimal
L1max [mm] = Länge maximal
L2min [mm] = Länge minimal
L2max [mm] = Länge maximal
L3min [mm] = Länge minimal
L3max [mm] = Länge maximal
L4min [mm] = Länge minimal
L4max [mm] = Länge maximal
SW1 [mm] = Schlüsselweite
SW2 [mm] = Schlüsselweite
SW3 [mm] = Schlüsselweite
SW4 [mm] = Schlüsselweite
SW5 [mm] = Schlüsselweite

für Wasserzähler
ausgestattet mit Easytop-KRV-Schrägsitzventil Modell 2230.92, Easytop-Schrägsitzventil Modell 2230.53
Eingang: Easytop-Schrägsitzventil (Freistromventil), Ausgang: Easytop-KRV-Schrägsitzventil (Freistromventil mit Rückflussverhinderer)
tiefenverstellbar, längenverstellbar, einstellbar für waagerechten und senkrechten Wasserzählereinbau

Ausstattung

Ventilgehäuse und wasserberührte Teile Rotguss oder Siliziumbronze nach DIN EN 1982 und Metall-Bewertungsgrundlage (UBA), Ventilsitz und Ventiltellereinheit Edelstahl, Montageplatte Edelstahl Rostfrei, eingangsseitig: Wasserzählerverschraubung plombierbar, ausgangsseitig: Wasserzählerverschraubung längenverstellbar, Befestigungsmaterial, Mehrkant

Technische Daten

Betriebsdruck max. 1,6 MPa (PN 16)
mit DVGW-Prüfzeichen

https://raleo.de:443/files/img/11ec9ebb17c18ada97adb42e99482176/original_size/ZMm223011l7.png
