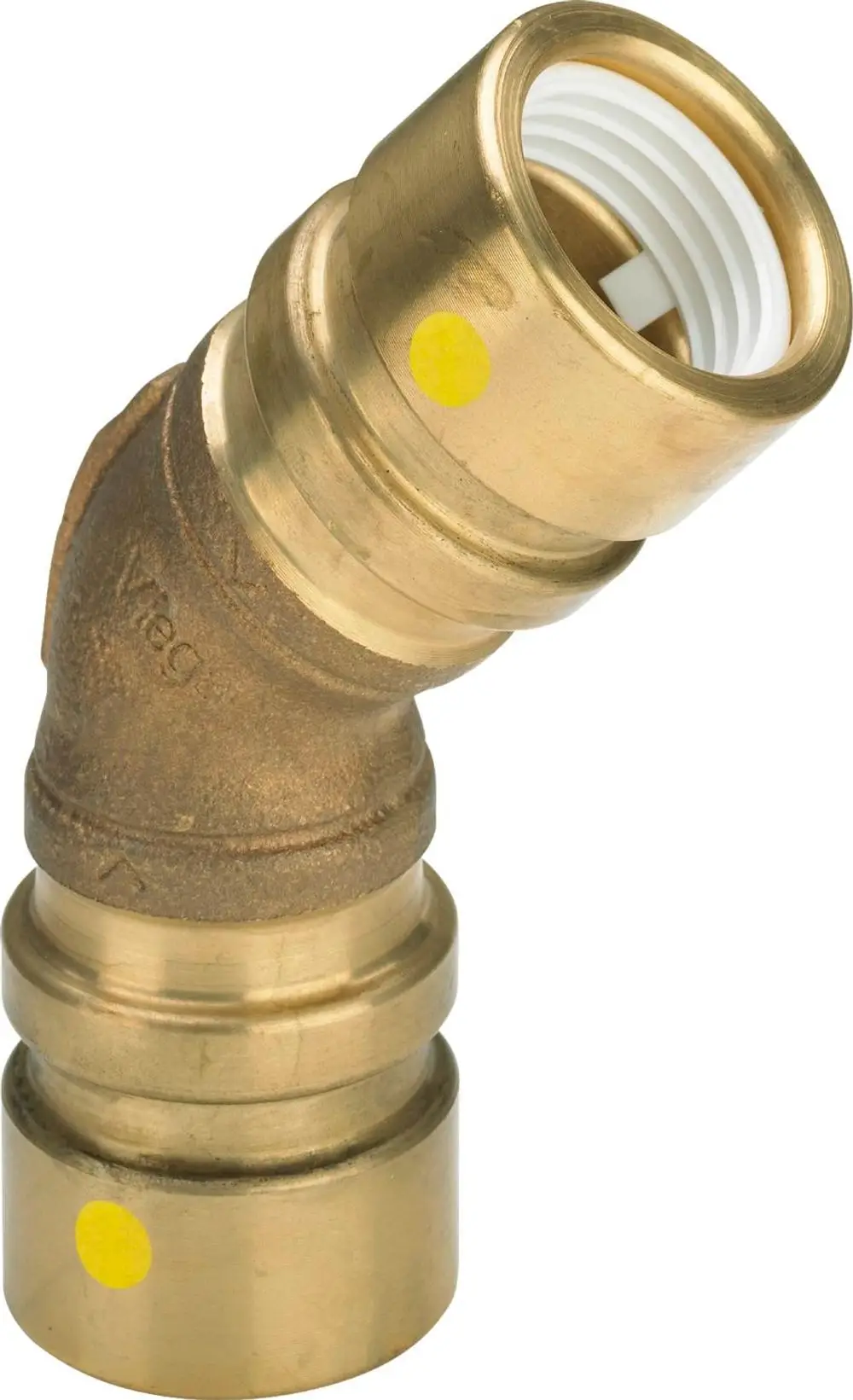

Viega Geopress G-Bogen 45 Grad, d 63mm Rotguss Modell 9626G, 772703
Hersteller: Viega
Artikel-Nr.: 772703
EAN: 4015211772703
Verfügbar
Versand: 10-30 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
459,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Geopress G | |||
Modell | 9626G | |||
Material | Rotguss | |||
Anwendung | Gas | |||
| Z-Maße | ||||
d | 63 | |||
Z [mm] | 32 | |||
L [mm] | 97 | |||
mit SC‑Contur
element e NBR
- Rotguss
- Pressanschlüsse
Ausstattung
DichtHinweis
Nur in Verbindung mit Stützhülse!
Allgemein
Pressverbindersystem aus korrosionsbeständigem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-X. Geeignet für erdverlegte, kommunale Gasversorgungsleitungen und erdverlegte Flüssiggasleitungen (nur in Verbindung mit Rotguss-Stützhülse).
Gasströmungswächter
Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohrarmatur.
Dichtelemente
NBR (Acrylnitril-Butadien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen Gas-Installationen
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Anbohrarmaturen
Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen.
Zulässige Rohrarten PE-HD und PE-X.
Zulässige Rohrarten PE-HD und PE-X.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen:
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen:
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Gas
- Flüssiggas in der Gasphase
Werkstoffe Verbinder
Rotguss: CC499K
