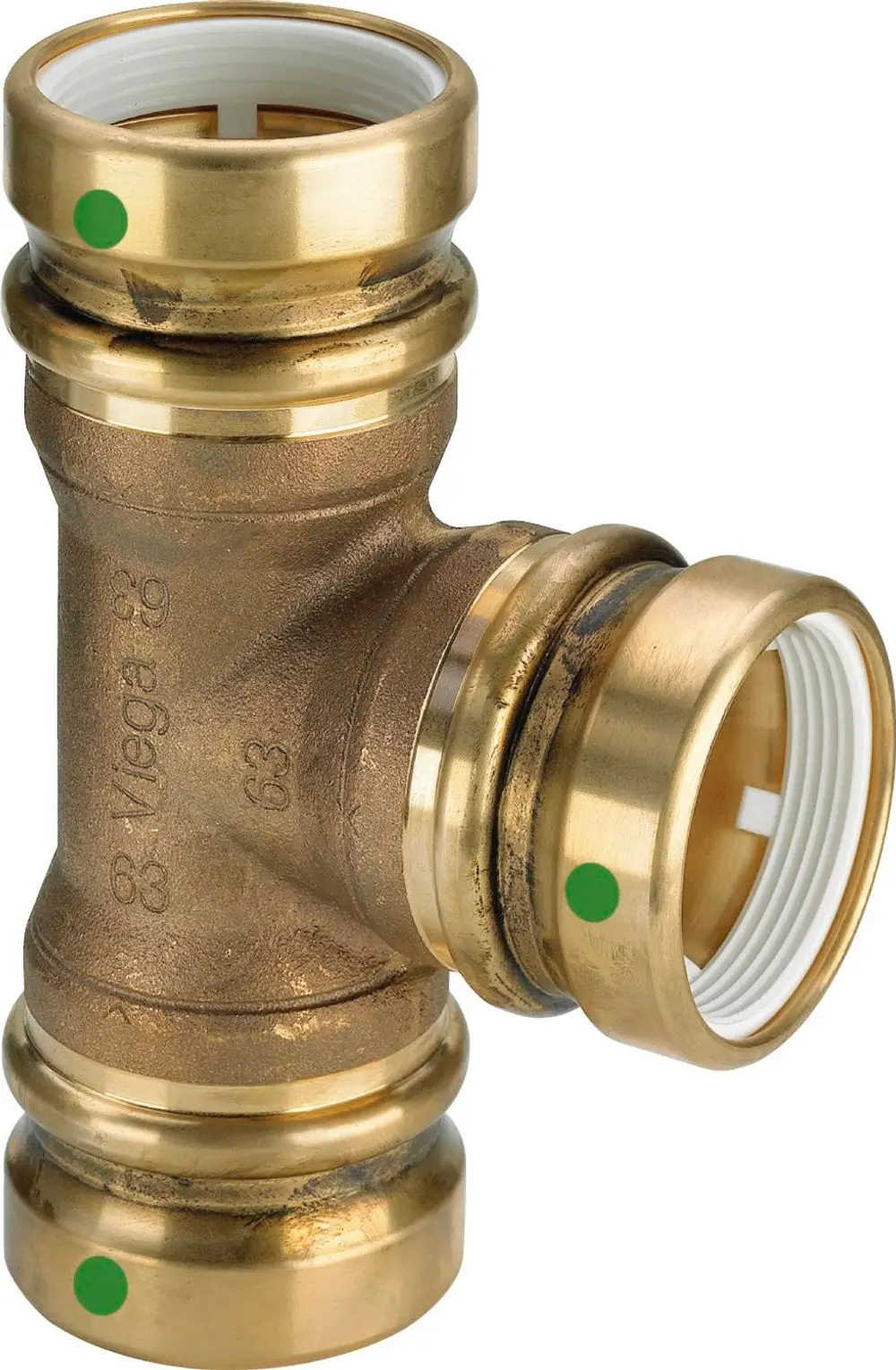

Viega Geopress-T-Stück, d1 32, d2 32, d3 32 Rotguss Modell 9618TW, 765736
Hersteller: Viega
Artikel-Nr.: 765736
EAN: 4015211765736
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
119,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Geopress | |||
Modell | 9618TW | |||
Material | Rotguss | |||
Anwendung | Trinkwasser, Warmwasser, Nahwärmeversorgung, Geothermie, Regenwasser | |||
| Z-Maße | ||||
d1 | 32 | |||
d2 | 32 | |||
d3 | 32 | |||
Z1 [mm] | 26 | |||
Z2 [mm] | 31 | |||
Z3 [mm] | 26 | |||
L1 [mm] | 75 | |||
L2 [mm] | 80 | |||
L3 [mm] | 75 | |||
mit SC‑Contur
element e EPDM
- Rotguss
- Pressanschlüsse
Ausstattung
Dicht
Allgemein
Pressverbindersystem aus korrosionsbeständigem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-X. Geeignet für erdverlegte, kommunale Trinkwasserversorgungsleitungen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Trinkwasser
- Warmwasser
- Nahwärmeversorgung
- Geothermie
- Regenwasser
Betriebsbedingungen Nahwärme-Versorgungsanlagen
Betriebstemperatur max. 95 °C / 203 °F (in Kombination mit Stützhülse aus Rotguss)
Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Werkstoffe Verbinder
Rotguss: CC499K
Anbohrarmaturen
Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen.
Zulässige Rohrarten PE-HD, PE-X und PVC-U.
Zulässige Rohrarten PE-HD, PE-X und PVC-U.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
In Kombination mit Stützhülse aus Rotguss für erweiterte Anwendungen einsetzbar!
In Kombination mit Stützhülse aus Rotguss für erweiterte Anwendungen einsetzbar!
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 25 °C / 77 °F
Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Betriebsbedingungen Geothermie-Anlagen
Betriebstemperatur -15 °C bis +50 °C (5 °F bis 122 °F) bei Betriebsdruck max. 1,6 MPa (16 bar; 232 PSI)
Betriebstemperatur +50 °C bis +70 °C (122 °F bis 158 °F) bei Betriebsdruck max. 0,6 MPa (6 bar; 87 PSI) (in Kombination mit Stützhülse aus Rotguss)
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Betriebstemperatur +50 °C bis +70 °C (122 °F bis 158 °F) bei Betriebsdruck max. 0,6 MPa (6 bar; 87 PSI) (in Kombination mit Stützhülse aus Rotguss)
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
