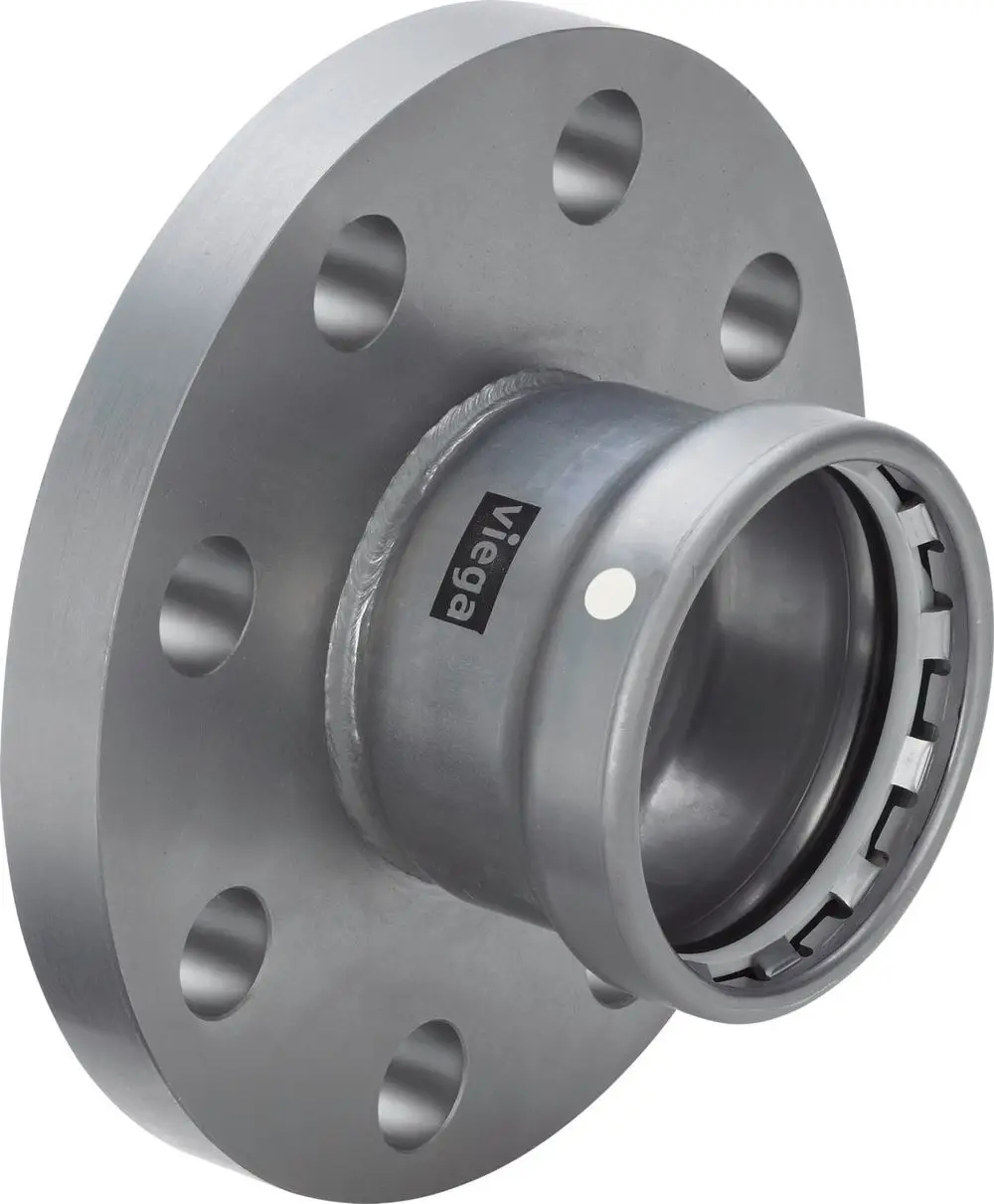

Viega Megapress S XL-Flanschübergang, DN 100, n 8 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4259.6XL, 770945
Hersteller: Viega
Artikel-Nr.: 770945
EAN: 4015211770945
Verfügbar
Lieferzeit: 10-30 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
648,55 € - 54%
648,55 € - 54%
299,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Megapress S | |||
Modell | 4259.6XL | |||
Material | Stahl unlegiert, Zink-Nickel-Beschichtung | |||
Anwendung | Stahlrohre | |||
| Z-Maße | ||||
DN | 100 | |||
D | 4 | |||
n | 8 | |||
k [mm] | 190 | |||
Z [mm] | 42 | |||
L [mm] | 123 | |||
B1 [mm] | 21 | |||
B2 [mm] | 24 | |||
Ø1 [mm] | 235 | |||
Ø2 [mm] | 22 | |||
n = Anzahl Bohrungen
k [mm] = Lochkreis-Ø
1) zur Verwendung mit Montageset Artikel 494 087
k [mm] = Lochkreis-Ø
n = Anzahl Bohrungen
k [mm] = Lochkreis-Ø
1) zur Verwendung mit Montageset Artikel 494 087
k [mm] = Lochkreis-Ø
n = Anzahl Bohrungen
mit SC‑Contur
element FKM, Schneidring, Trennring
Megapress S XL -Pressanschlüsse ist der Pressgun-Press Booster notwendig!
Nicht geeignet für den primärseitigen Anschluss von Fernwärmeanlagen gemäß AGFW FW 524!
- für Stahlrohre nach
DIN EN 10220/10255 - Stahl unlegiert, Zink-Nickel-Beschichtung
Flanschübergang , Pressanschluss
Ausstattung
Flansch PN 25/40 fest, DichtHinweis
FürNicht geeignet für den primärseitigen Anschluss von Fernwärmeanlagen gemäß AGFW FW 524!
Allgemein
Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-Nickel-Beschichtung für schwarze, verzinkte, industriell lackierte und pulverbeschichtete Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert
Betriebsbedingungen
Betriebstemperatur -5 °C bis +140 °C (23 °F bis 284 °F)
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Industrie- und Anlagenbau
- Nah- und Fernwärmeanlagen nach AGFW FW 524 (nach dem Gebäudeeintritt, ≤ DN50)
- Geschlossene Kühl- und Heizungsanlagen
- Druckluftanlagen
- Feuerlösch- und Sprinkleranlagen (geforderte Mindest- und Maximalwandstärke beachten)
- Anlagen für technische Gase (Anfrage erforderlich)
Werkstoffe Verbinder
Stahl 1.0308
