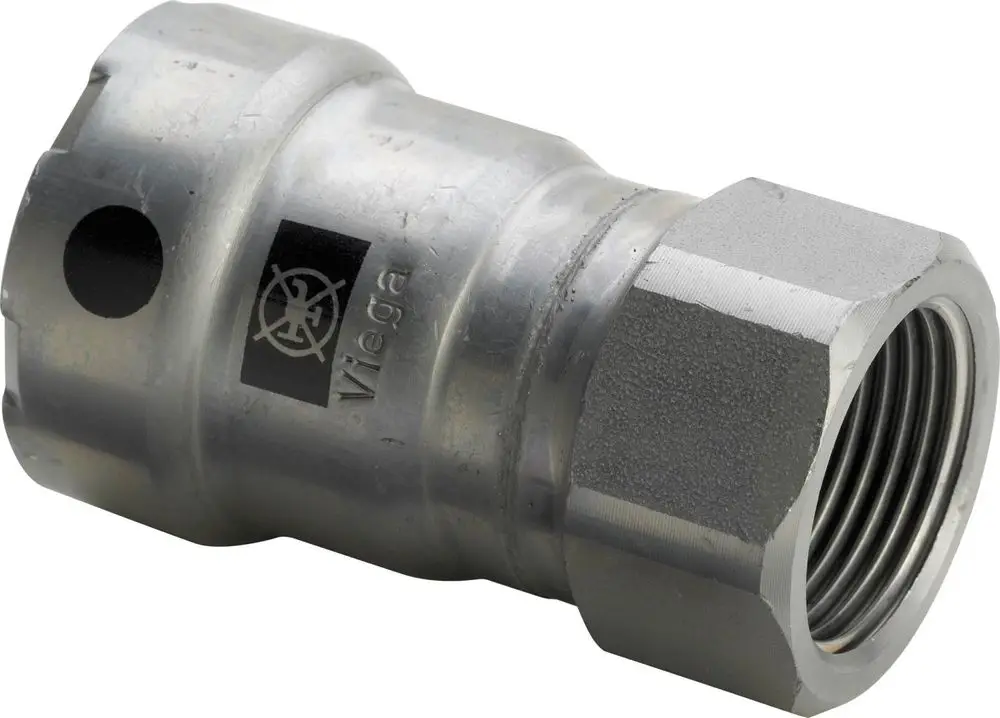

Viega Megapress-Übergangsstück, DN 20, Rp 3/4 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4212, 695347
Hersteller: Viega
Artikel-Nr.: 695347
EAN: 4015211695347
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.05.2024
Listenpreis:
25,35 € - 41%
25,35 € - 41%
14,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Megapress | |||
Modell | 4212 | |||
Material | Stahl unlegiert, Zink-Nickel-Beschichtung | |||
Anwendung | Stahlrohre | |||
| Z-Maße | ||||
VdS-Zulassung | ja | |||
DN | 20 | |||
D | ¾ | |||
Rp | ¾ | |||
Z [mm] | 23 | |||
L [mm] | 62 | |||
SW [mm] | 32 | |||
VdS = VdS-Zulassung
VdS = VdS-Zulassung
SW [mm] = Schlüsselweite
VdS = VdS-Zulassung
SW [mm] = Schlüsselweite
mit SC‑Contur
element EPDM, Schneidring, Trennring, Mehrkant
- für Stahlrohre nach
DIN EN 10220/10255 - Stahl unlegiert, Zink-Nickel-Beschichtung
- Press
anschluss ,Rp‑Gewinde
Ausstattung
Dicht
Allgemein
Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-Nickel-Beschichtung für schwarze, verzinkte, industriell lackierte und pulverbeschichtete Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), Profildichtelement, schwarz, vormontiert
Betriebsbedingungen
Betriebstemperatur max. 110 °C / 230 °F
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Industrie- und Anlagenbau
- Geschlossene Kühl- und Heizungsanlagen
- Druckluftanlagen
- Feuerlösch- und Sprinkleranlagen (geforderte Mindest- und Maximalwandstärke beachten)
- Anlagen für technische Gase (Anfrage erforderlich)
Werkstoffe Verbinder
Stahl 1.0308
Siliziumbronze: CC246E / CuSi4Zn9MnP
Siliziumbronze: CC246E / CuSi4Zn9MnP
