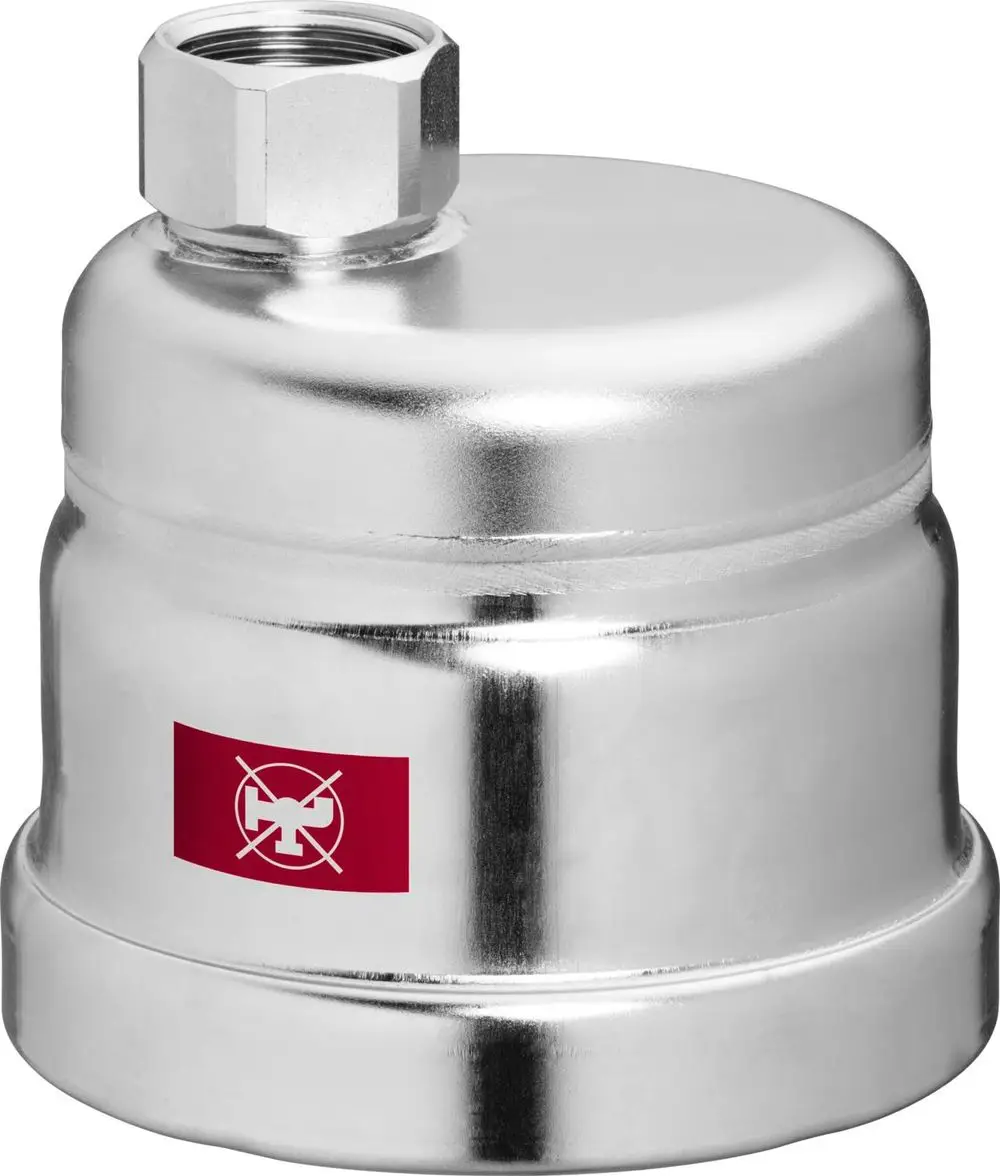

Viega Prestabo XL-Kappe, d 88,9mm, Rp 3/4 Stahl unlegiert, verzinkt Modell 1156XL, 598266
Hersteller: Viega
Artikel-Nr.: 598266
EAN: 4015211598266
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
229,08 € - 48%
229,08 € - 48%
119,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Prestabo | |||
Modell | 1156XL | |||
Material | Stahl unlegiert, verzinkt | |||
Anwendung | Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen | |||
| Z-Maße | ||||
VdS-Zulassung | ja | |||
d | 88,9 | |||
Rp | ¾ | |||
Z [mm] | 44 | |||
L1 [mm] | 105 | |||
L2 [mm] | 85 | |||
SW [mm] | 30 | |||
VdS = VdS-Zulassung
SW [mm] = Schlüsselweite
SW [mm] = Schlüsselweite
mit SC‑Contur
element EPDM, Schneidring, Trennring, Mehrkant
- Stahl unlegiert, verzinkt
- Press
anschluss ,Rp‑Gewinde
Ausstattung
Dicht
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert).
Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt.
Geeignet für Heizung-, Solar- und Kühlanlagen.
Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt.
Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
Werkstoffe Verbinder
Stahl 1.0308
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert).
Geeignet für Heizung-, Solar- und Kühlanlagen.
Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt.
Geeignet für Sprinkler- und Druckluftanlagen.
Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
