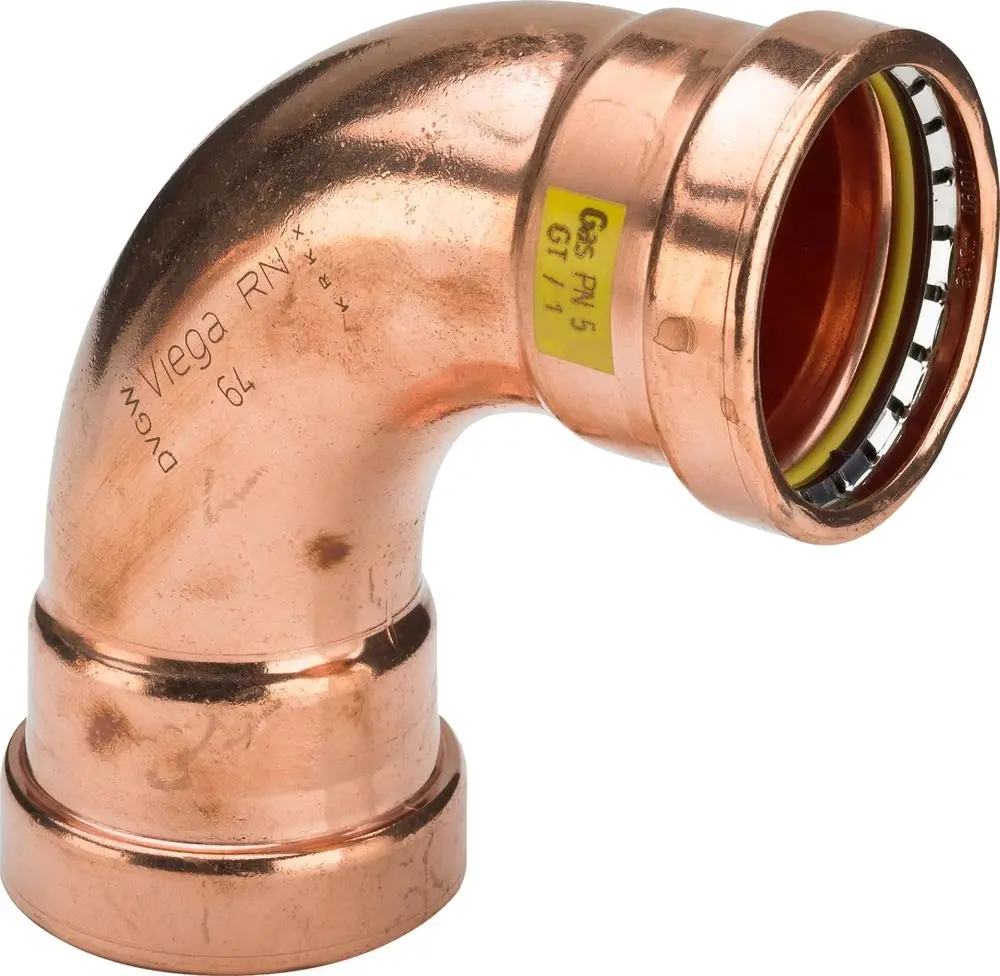

Viega Profipress G XL-Bogen 90 Grad, d 64,0mm Kupfer Modell 2616XL, 577919
Hersteller: Viega
Artikel-Nr.: 577919
EAN: 4015211577919
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
387,94 € - 47%
387,94 € - 47%
207,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Profipress G | |||
Modell | 2616XL | |||
Material | Kupfer | |||
Anwendung | Gas, Heizöl/Dieselkraftstoff | |||
| Z-Maße | ||||
d | 64,0 | |||
Z [mm] | 84 | |||
L [mm] | 127 | |||
mit SC‑Contur
element e HNBR, Schneidringe, Trennringe
- Kupfer
- Pressanschlüsse
Ausstattung
Dicht
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert
Betriebsbedingungen Gas- und Flüssiggas-Installationen
Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F)
Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI
Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar; 14,5 PSI)
Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI
Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar; 14,5 PSI)
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP
Rotguss: CC499K
Siliziumbronze: CC246E / CuSi4Zn9MnP
Rotguss: CC499K
Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen:
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen:
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Erdgas/Flüssiggas
- Heizöl/Dieselkraftstoff (d12–54)
Betriebsbedingungen Heizöl- und Dieselkraftstoff-Installationen
Betriebstemperatur max. 40 °C / 104 °F
Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
