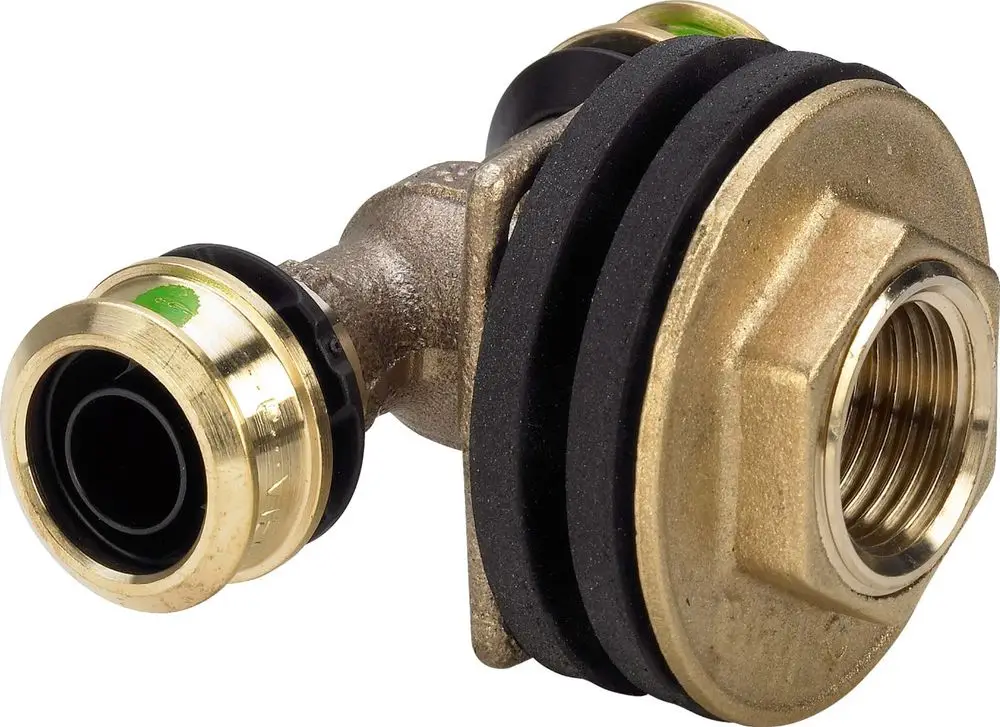

Viega Raxofix-Doppelwanddurchführung, d 16mm, Rp 1/2, G 3/4 Siliziumbronze Modell 5332.81, 647735

Hersteller: Viega Artikel-Nr.: 647735 EAN: 4015211647735
Verkäufer: Raleo Home
Impressum AGB Datenschutz Widerrufsbelehrung

61,90 €

inkl. 19% MwSt.

Frage zu diesem Artikel stellen

Anschluss

Raxofix

Modell

5332.81

Material

Siliziumbronze

Anwendung

Trinkwasser

Z-Maße
d

16

Rp

½

G

¾

L

25

Z1 [mm]

27

Z2 [mm]

30

L1 [mm]

42

L2 [mm]

45

L3 [mm]

20

mit SC‑Contur
  • in Verbindung mit Verdrehsicherung Modell 2132
  • Siliziumbronze
  • Press­anschluss, Rp‑Gewinde

Ausstattung

Montageset
https://raleo.de:443/files/img/11ec9eba0b3ad1ad97adb42e99482176/original_size/ZMm533281l7.png

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehr­schicht­ver­bun­d­roh­ren und Vollkunststoffrohren. Mehr­schicht­ver­bun­d­rohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-​Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-​ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Einsatzbereiche Vollkunststoffrohr

  • Trinkwasser

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 70 °C / 158 °F
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI

Werkstoffe Verbinder

Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Einsatzbereiche Mehr­schicht­ver­bun­d­rohr

  • Trinkwasser
  • Heizungsanlagen
  • Regenwasser
  • Druckluftanlagen

Betriebsbedingungen Heizungs-​Installationen

Betriebstemperatur max. 80 °C / 176 °F
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Misch-​Installationen sind unabhängig von der Fließrichtung zulässig.
