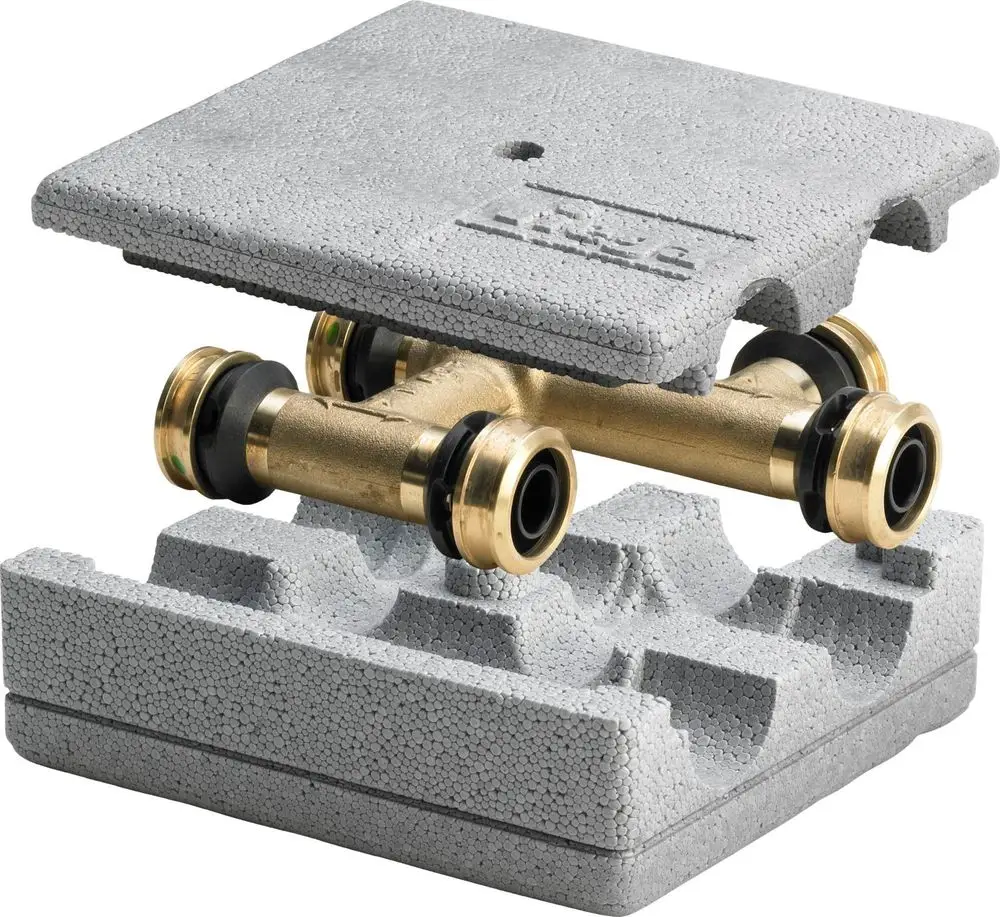

Viega Raxofix-Kreuzungs-T-Stück, d1 20, d2 20, d3 20 Messing Modell 5349, 647964
Hersteller: Viega
Artikel-Nr.: 647964
EAN: 4015211647964
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
101,15 € - 41%
101,15 € - 41%
59,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Raxofix | |||
Modell | 5349 | |||
Material | Messing | |||
Anwendung | Trinkwasser | |||
| Z-Maße | ||||
d1 | 20 | |||
d2 | 20 | |||
d3 | 20 | |||
Z1 [mm] | 26 | |||
Z2 [mm] | 26 | |||
Z3 [mm] | 26 | |||
Z4 [mm] | 26 | |||
Z5 [mm] | 26 | |||
L1 [mm] | 41 | |||
L2 [mm] | 41 | |||
L3 [mm] | 41 | |||
L4 [mm] | 41 | |||
L5 [mm] | 41 | |||
L6 [mm] | 50 | |||
L7 [mm] | 50 | |||
B1 [mm] | 140 | |||
B2 [mm] | 130 | |||
H1 [mm] | 50 | |||
H2 [mm] | 35 | |||
H3 [mm] | 15 | |||
für Heizungs-Installation
mitSC‑Contur
mit
- für Leitungskreuzung unter Beibehaltung der entsprechenden Aufbauhöhe, abnehmbares Dämmschalenelement für Exzentroflex oder Rundum
dämmung 9mm - Messing
- Pressanschlüsse
Ausstattung
Dämmbox
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehrschichtverbundrohren und Vollkunststoffrohren. Mehrschichtverbundrohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Einsatzbereiche Vollkunststoffrohr
- Trinkwasser
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 70 °C / 158 °F
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Werkstoffe Verbinder
Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche Mehrschichtverbundrohr
- Trinkwasser
- Heizungsanlagen
- Regenwasser
- Druckluftanlagen
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 80 °C / 176 °F
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
