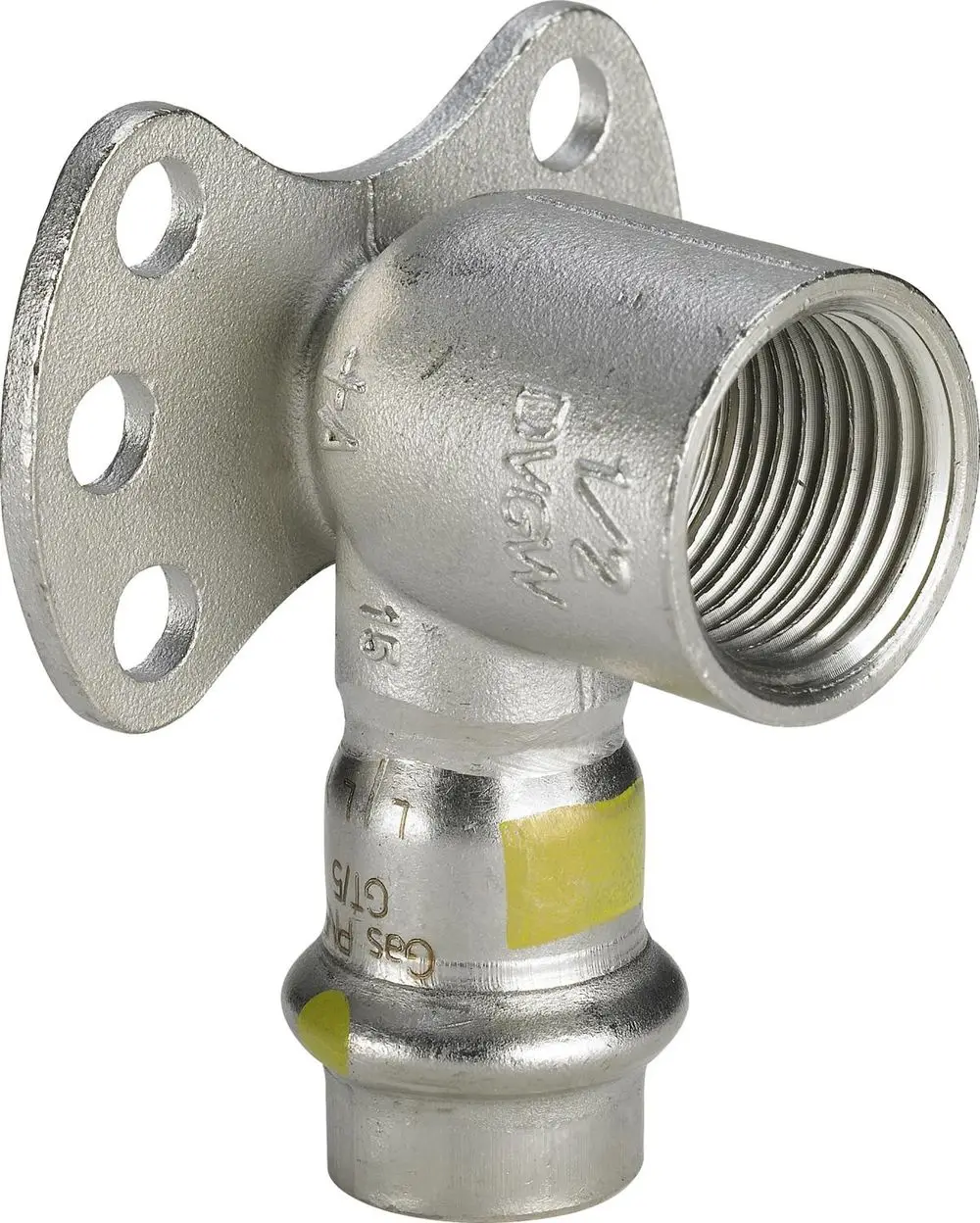

Viega Sanpress Inox G-Wandscheibe, d 15mm, Rp 1/2 Stahl nichtrostend Modell 0225.5, 487300
Hersteller: Viega
Artikel-Nr.: 487300
EAN: 4015211487300
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
58,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Sanpress Inox G | |||
Modell | 0225.5 | |||
Material | Stahl nichtrostend | |||
Anwendung | Gas, Heizöl/Dieselkraftstoff | |||
| Z-Maße | ||||
d | 15 | |||
Rp | ½ | |||
Z1 [mm] | 25 | |||
Z2 [mm] | 11 | |||
L1 [mm] | 47 | |||
L2 [mm] | 26 | |||
L3 [mm] | 12 | |||
L4 [mm] | 18 | |||
mit SC‑Contur
element HNBR, Befestigungsflansch
- Stahl nichtrostend
- Press
anschluss ,Rp‑Gewinde
Ausstattung
Dicht
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern und Rohren aus Edelstahl 1.4401. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert
Betriebsbedingungen Gas- und Flüssiggas-Installationen
Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F)
Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI
Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar; 72,5 PSI)
Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI
Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar; 72,5 PSI)
Werkstoffe Verbinder
Edelstahl 1.4401
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen:
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen:
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Erdgas/Flüssiggas
- Heizöl
- Dieselkraftstoff
Betriebsbedingungen Heizöl- und Dieselkraftstoff-Installationen
Betriebstemperatur max. 40 °C / 104 °F
Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
