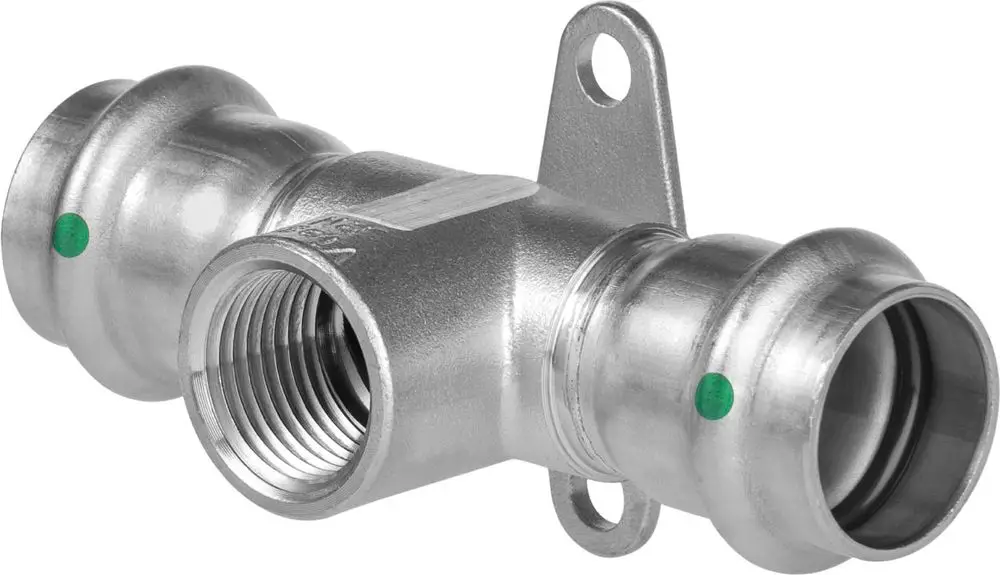

Viega Sanpress Inox-Wandscheiben-T-Stück, d1 22, Rp 1/2, d2 22 Stahl nichtrostend Modell 2317.3, 744090
Hersteller: Viega
Artikel-Nr.: 744090
EAN: 4015080213802
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
84,49 € - 47%
84,49 € - 47%
44,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Sanpress Inox | |||
Modell | 2317.3 | |||
Material | Stahl nichtrostend | |||
Anwendung | Trinkwasser, Heizung, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau | |||
| Z-Maße | ||||
d1 | 22 | |||
Rp | ½ | |||
d2 | 22 | |||
L1 [mm] | 49 | |||
L2 [mm] | 49 | |||
L3 [mm] | 28 | |||
L4 [mm] | 99 | |||
L5 [mm] | 40 | |||
L6 [mm] | 17 | |||
Z1 [mm] | 26 | |||
Z2 [mm] | 26 | |||
Z3 [mm] | 13 | |||
mit SC‑Contur
element e EPDM, Befestigungsflansch
- Stahl nichtrostend
- Pressanschlüsse,
Rp‑Gewinde
Ausstattung
Dicht
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 85 °C / 185 °F
Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Werkstoffe Verbinder
Edelstahl 1.4401
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Trinkwasser
- Heizung/Heizkörperanbindung
- Regenwasser
- Druckluftanlagen
- Landwirtschaft
- Industrieanwendungen
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 110 °C / 230 °F
Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
