Foto:© Viega GmbH & Co. KG

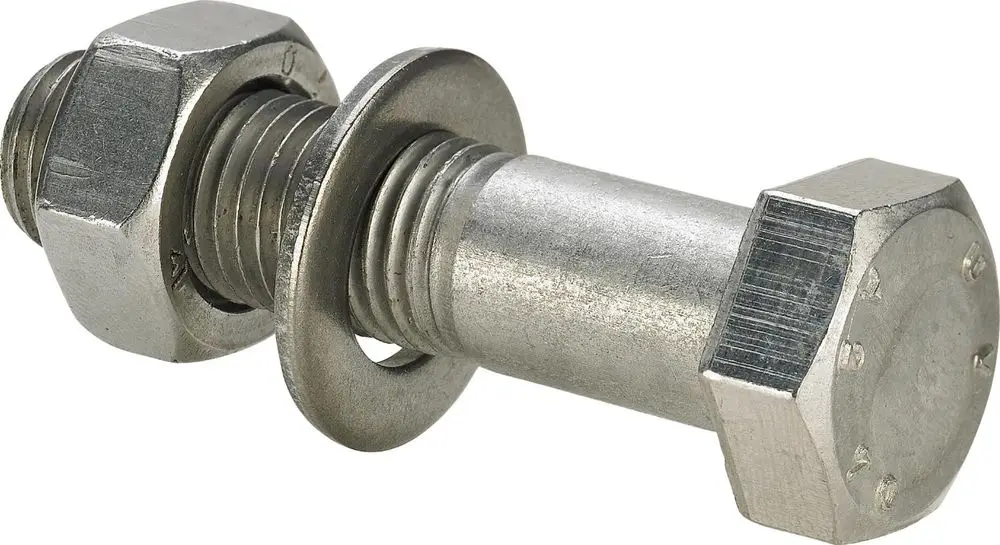

Viega Temponox XL-Montageset, für DN 80/100, M 16, L 60 Edelstahl Modell 1759.7XL, 816575
Hersteller: Viega
Artikel-Nr.: 816575
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
47,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Anschluss | Temponox | |||
Modell | 1759.7XL | |||
Material | Edelstahl | |||
Anwendung | Kühlanlalgen, Druckluft, Solaranlagen, Industrie- und Anlagenbau | |||
| Z-Maße | ||||
für DN | 80/100 | |||
PN | 6 | |||
M | 16 | |||
L | 60 | |||
- für Flansch
ver bindung - Edelstahl
Ausstattung
4 Schrauben, 8 UnterlegAllgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4301 und Rohren aus Edelstahl 1.4520. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d76,1 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Werkstoffe Rohre
Edelstahl 1.4520
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Druckluftanlagen
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
- Industrieanwendungen
Werkstoffe Verbinder
Edelstahl 1.4301
