Grundfos Hebeanlage MOG.40.3.2, 97901134

Die einbaufertigen Hebeanlagen von Grundfos sorgen für eine effiziente und sichere Gebäudeentwässerung.

Einbaufertige Abwasserhebeanlage mit einer Schneidwerkpumpe mit Freistromlaufrad und einem 93-Liter-Sammelbehälter zur Entwässerung mehrerer Sanitärgegenstände in hauptsächlich Einfamilienhäusern.

MOG.40.3.2

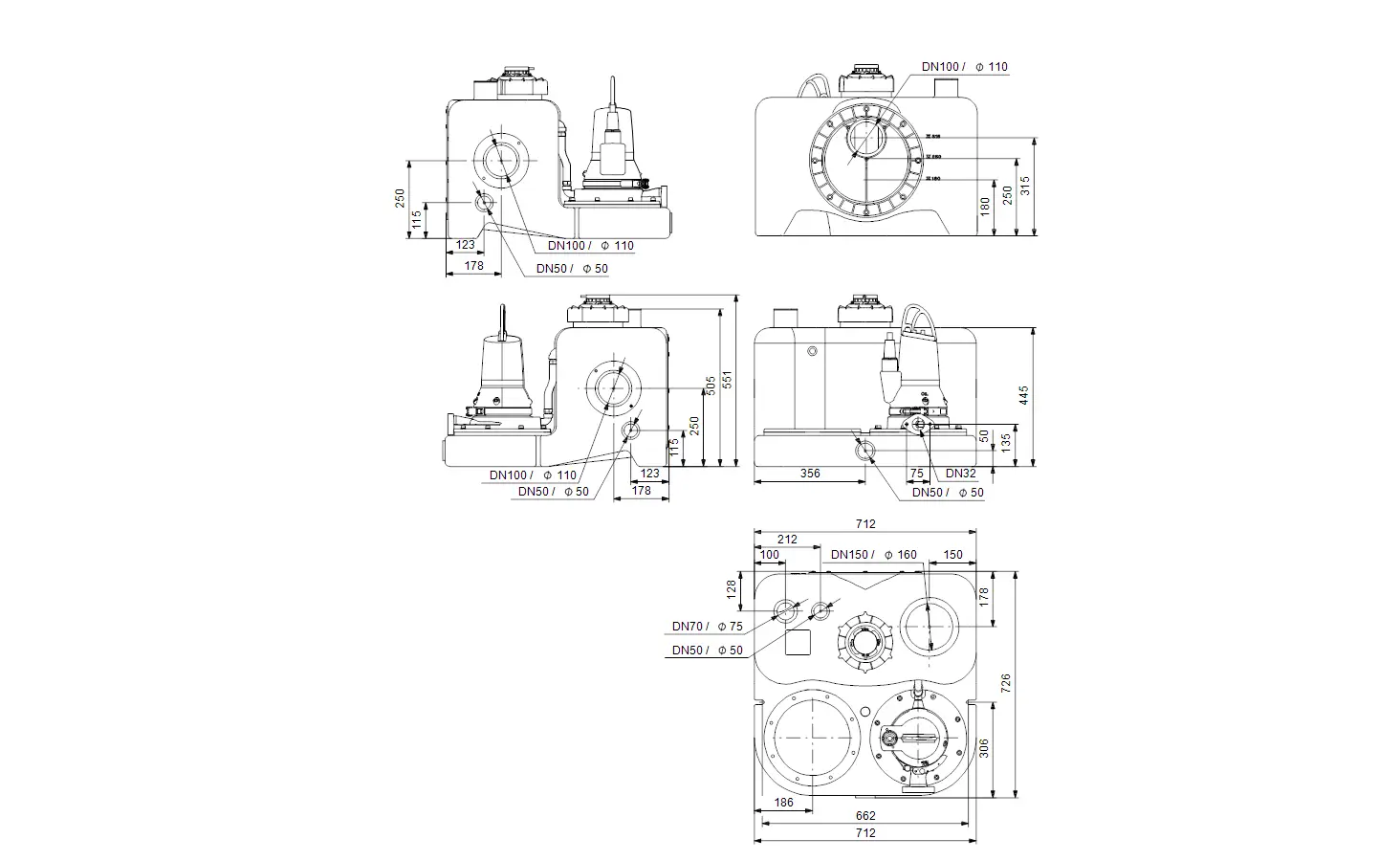

Überflutbare Fäkalienhebeanlage mit stufenlos höhenverstellbarem Drehflansch für Zulaufhöhen von 180 bis 315 mm sowie 6 weiteren Zuläufen an den Behälterseiten in DN 50 bis DN 150, einbaufertig mit einer Tauchmotorpumpe. Sammelbehälter, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, wirkungsvoll mit Edelstahl-Schneidwerk.

Sammelbehälter: Schlag- und bruchfest aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Restwasservolumen und Ablagerungen, Gesamtvolumen 92 ltr.

Druckabgang: Rp 1 1/4" Innengewinde inkl.
Flanschbrille DN32.

Pumpe: Schneidradausführung, vertikal,
einstufig und überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Motor mit Wicklungsschutzkontakten.

Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul in der Steuerung, elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf.

Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von einer Tauchmotorpumpe, menügeführte intuitive Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unberechtigtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetriebs- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebaute Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5V und 4-20mA.Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.

- Optische Anzeige von Betrieb und Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~400V)
- Einschalthöhenverstellung über Display
- Betriebsschalter H-0-A
- Akustisches Signal (Summer) f. Störung
- Quittiertaste Störung
- Alarmmeldequittierung (manuell/autom.)
- Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse
- Betriebsstunden- und Impulszähler
- Antiblockierfunktion durch automatischen Testlauf nach 24h Stillstandzeit
- Einschalten der Pumpe über Drucksensor
- Einstellbare Nachlaufzeit
- Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern
- Akkupuffer für netzunabhängige Alarmierung (siehe Zubehör)
- Schnittstelle für Software-Update
- Start- und Alarmverzögerung bei Schwallwasser
- Laufzeitüberwachung und Trockenlaufschutz
- Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion
