Grünbeck Dosieranlage GENODOS DM-BO 30 mit Onlinemessung, 163895

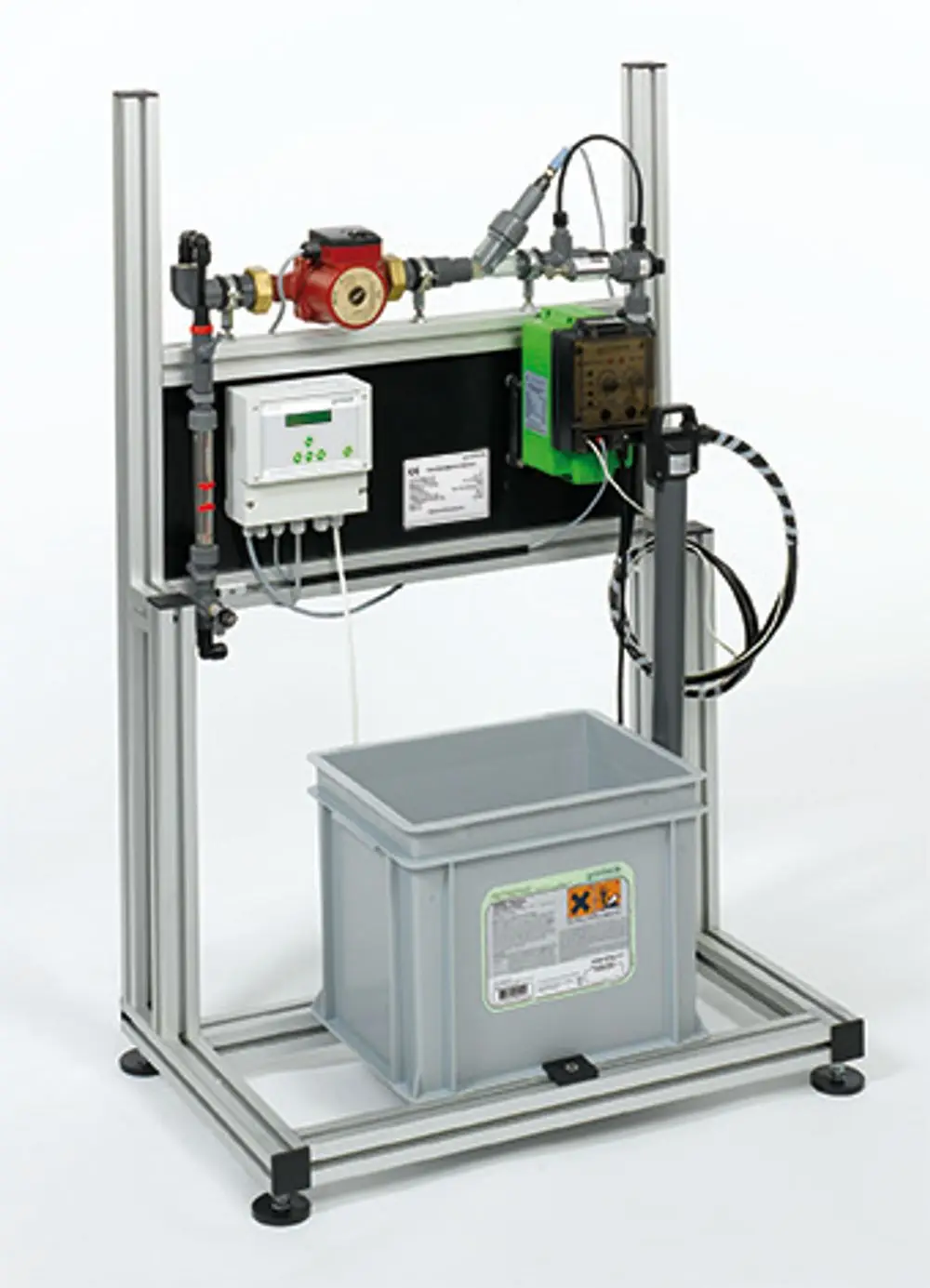

Dosieranlage GENODOS DM-BO 30 mit Onlinemessung

zur schnellen Desinfektion von Trink-

u. Brauchwasser durch mengenpropor-

tionale Zugabe von GENO-Baktox (vorüber-

gehende Dauerdosierung) in Verbindung

mit einer Chlordioxid-online-Messung.

Anlage bestehend aus:

- Dosierpumpe Typ GP-6/40

  als selbstansaugende und gegen Druck

  selbstentlüftende Membranpumpe.

  Steuerung geeignet für internen oder

  externen Betrieb.

- Wasserzähler mit Impulsgeber, Impuls-

  kabel zur Pumpenelektronik, einschl.

  Wasserzählerverschraubungen

- Sauglanze gasdicht 10/20 l

- Sicherheitsauffangwanne

- Spezialmischmodul zur Vermeidung von

  Chemikalienwolken und Korrosion im

  Leitungssystem mit integriertem Impf-

  ventil

- Dosierleitung PTFE, schwarz eingefärbt

  di = 4  da = 6  1.500 mm lang

- Druckhalteventil

- Online-ClO2-Messung zur kontinuierli-

  chen Überwachung von Chlordioxid ohne

  Messwasserverlust

- Aluminium-Rahmengestell zur Montage

  der Einzelkomponenten

Technische Daten:

Abmessungen Gesamtan-

lage (BxHxT) ca.      : 785x1.100x480 mm

Anschluss des

Wasserzählers         :  R 2"

Nenndurchfluss        :  15 m³/h

Durchfluss max.       :  30 m³/h

Druckverlust bei

max. Durchfluss       :  0,8 bar

Nenndruck (PN)        :  8 bar

Einbaulänge

Wasserzähler          :  270 mm

Einbaulänge mit

Verschraubungen       :  387 mm

Impulsfolge           :  5 l/Imp.

Dosierleistung        :  6,8 l/h

                         bei max. 8 bar

Wassertemperatur      :  5 - 30°C

Umgebungstemperatur   :  5 - 20°C

elektr. Anschluss     :  230V/50Hz/21W

Schutzart/

Isolationsklasse      :  IP 54

medienberührte Teile  :  PVDF/Viton/

                         PTFE/Glas/

                         Hastelloy

Saughöhe          max.:  1,0 m WS

Z-Nr. 004 163875
