Grünbeck Dosieranlage GENODOS Typ DM-B 10 (verplombt), 163825

Dosieranlage GENODOS

Typ DM-B 10, GP-Pumpe verplombt

zur schnellen Desinfektion von Trink-

u. Brauchwasser durch mengenpropor-

tionale Zugabe von GENO-Baktox (vorüber-

gehende Dauerdosierung)

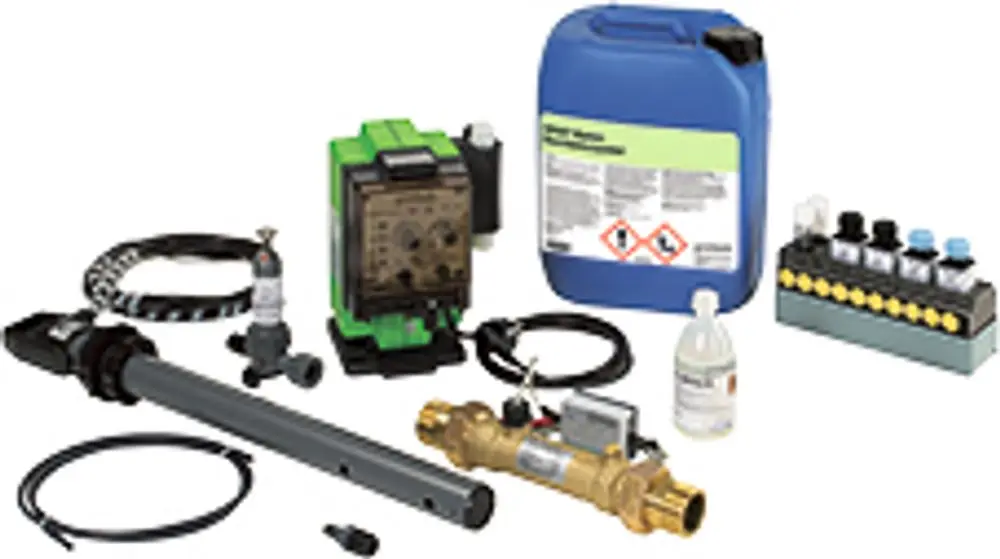

Kompaktanlage bestehend aus:

1 Dosierpumpe Typ GP-6/40

  als selbstansaugende und gegen Druck

  selbstentlüftende Membranpumpe.

  Steuerung geeignet für internen oder

  externen Betrieb.

1 Wasserzähler mit Impulsgeber, Impuls-

  kabel zur Pumpenelektronik, einschl.

  Wasserzählerverschraubungen

1 Sauglanze gasdicht 10/20 l

1 Dosierventil 4/6, G 1/4", Viton.

1 Dosierleitung PTFE, schwarz eingefärbt

  di = 4  da = 6  1.500 mm lang

1 Druckhalteventil

Technische Daten:

Anschluss des

Wasserzählers         :   R 1 1/4"

Nenndurchfluss        :   5 m³/h

Durchfluss       max. :  10 m³/h

Druckverlust bei

max. Durchfluss       :   0,5 bar

Nenndruck (PN)        :     8 bar

Einbaulänge

Wasserzähler          :  190 mm

Einbaulänge mit

Verschraubungen       :  280 mm

Impulsfolge           :  0,33 l/Imp.

Dosierleistung        :  6,8 l/h

                         bei max. 8 bar

Wassertemperatur      :  5 - 30 °C

Umgebungstemperatur   :  5 - 20 °C

elektr. Anschluss     :  230V/50Hz/21W

Schutzart/

Isolationsklasse      :  IP 54

medienberührte Teile  :  PVDF/Viton/PTFE/Glas/

                         Hastelloy

Saughöhe          max.:  1,0 m WS

Fabrikat: Grünbeck

Technische Änderungen vorbehalten!
