Grünbeck Dosieranlage GENODOS Typ DM-T 10 GP-Pumpe verplombt, 163150

Dosieranlage GENODOS Typ DM-T 10

GP-Pumpe verplombt

zur Desinfektion bzw. Entkeimung des zu

behandelnden Wassers durch Zugabe von

GENO-Chlor A

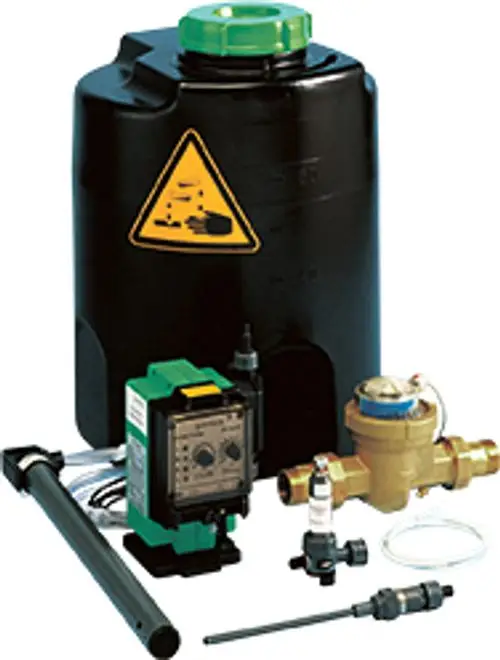

bestehend aus:

1 Dosierpumpe Typ GP-1/40 (4G)

  als selbstansaugende und gegen Druck

  selbstentlüftende Membranpumpe mit

  Synchronmotor, Befestigungskonsole,

  Stromanschlußkabel mit Schukostecker,

  Anzeigen für Betrieb, Leermeldung,

  Niveauvorwarnung, Membranbruch und

  Dosierüberwachung.

  Steuerung geeignet für internen oder

  externen Betrieb  Impulsteilung und

  Impulsvervielfachung  Eingang für

  externe potentialfreie Fremdansteue-

  rung sowie Weitergabe von potential-

  freier Störmeldung an Überwachungs-

  stelle, Analogansteuerung möglich

1 Wasserzähler mit Impulsgeber, Impuls-

  kabel zur Pumpenelektronik, einschl.

  Wasserzählerverschraubungen

1 Sauglanze B 10/20 mit Leermeldung

  und Vorwarnung, 465 mm lang, für Ein-

  weggebinde  aus PVC/PPO mit potential-

  freiem Schwimmerschalter für Leer-

  meldung, Anschlußstecker zu Genodos-

  Pumpen, Saug- und Rückführschlauch aus

  PVC-transparent und Bodensieb

1 Dosiergruppe 2.70

  Einführungsrohr, Rückschlagventil

  PPh R 3/8" und PVC-Schlauchnippel

1 Dosierleitung PTFE

  di = 4  da = 6  1.500 mm lang

1 Druckhalteventil DHV 4 10 bar

  zur Einhaltung der genauen Dosierlei-

  stung bei Gegendrücken < 1 bar (10mWS)

  sowie bei schwankenden Gegendrücken

Technische Daten:

Anschluß des

Wasserzählers         :  R 1 1/4"

Durchfluß       max.  :  10 m³/h

Druckverlust bei

max. Durchfluß        :  0,5 bar

Nenndruck (PN)        :  10 bar

Einbaulänge

Wasserzähler          :  190 mm

Einbaulänge mit

Verschraubungen       :  281 mm

Impulsfolge           :  0,5  l/Imp.

Dosierleistung        :  0,9  l/h

                         bei max. 10 bar

Wasser-/Umgebungstemp.:  5 - 30°C

elektr. Anschluß      :  230V/50Hz/18VA

Schutzart/

Isolationsklasse      :  IP 54

medienberührte Teile  :  PPO/PTFE/Glas/

                         Hastelloy

Saughöhe          max.:  1,5 m WS

Fabrikat: Grünbeck
