Grünbeck Dosieranlage GENODOS Typ DM-T 20 GP-Pumpe verplombt, 163160

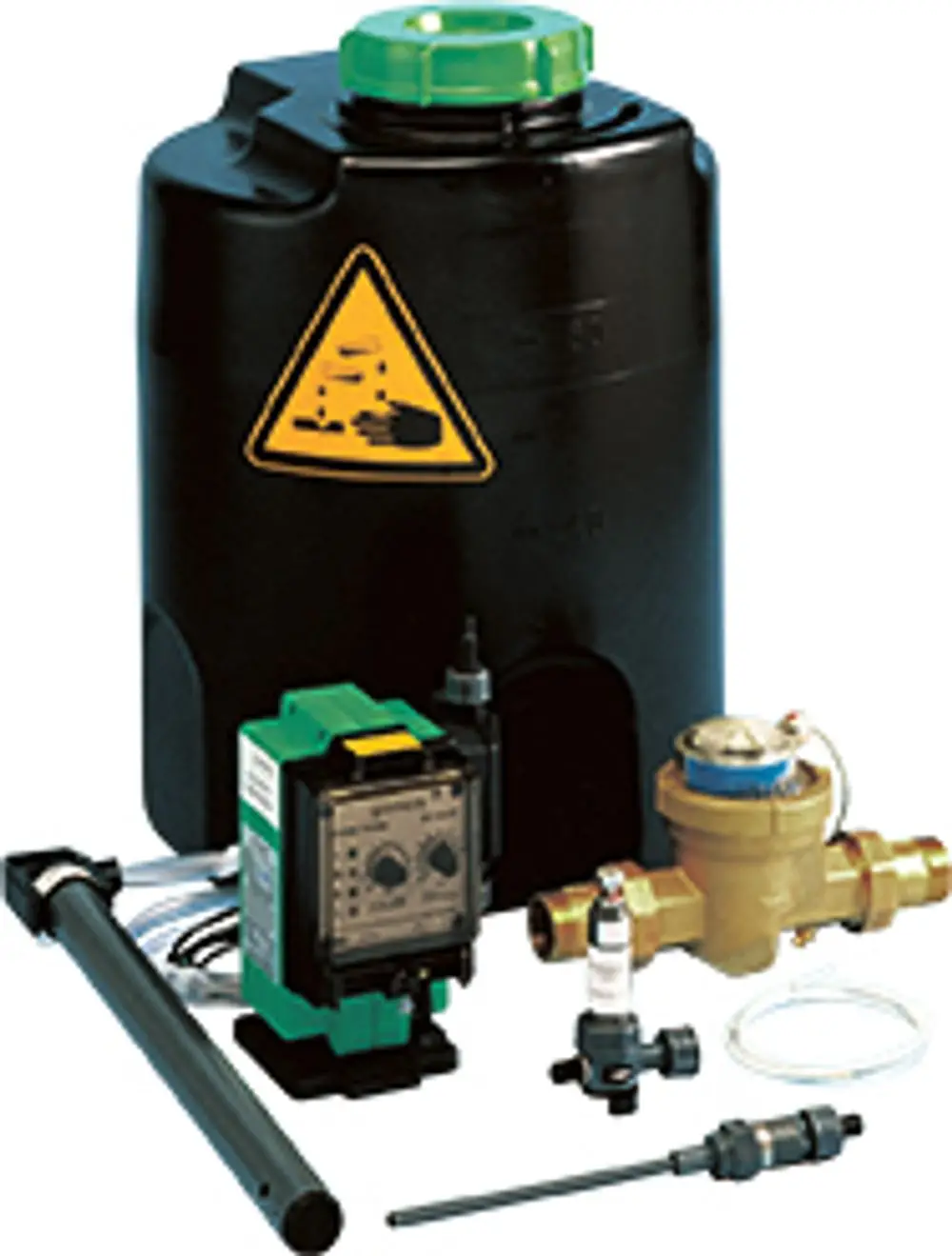

Dosieranlage GENODOS Typ DM-T 20

GP-Pumpe verplombt

zur Desinfektion bzw. Entkeimung des zu

behandelnden Wassers durch Zugabe von

GENO-Chlor A

bestehend aus:

1 Dosierpumpe Typ GP-1/40 (4G)

  als selbstansaugende und gegen Druck

  selbstentlüftende Membranpumpe mit

  Synchronmotor, Befestigungskonsole,

  Stromanschlusskabel mit Schukostecker,

  Anzeigen für Betrieb, Leermeldung,

  Niveauvorwarnung, Membranbruch und

  Dosierüberwachung.

  Steuerung geeignet für internen oder

  externen Betrieb  Impulsteilung und

  Impulsvervielfachung  Eingang für

  externe potentialfreie Fremdansteue-

  rung sowie Weitergabe von potential-

  freier Störmeldung an Überwachungs-

  stelle, Analogansteuerung möglich.

1 Wasserzähler mit Impulsgeber, Impuls-

  kabel zur Pumpenelektronik, einschl.

  Wasserzählerverschraubungen

1 Dosierbehälter Typ D 60

  PE eingefärbt, zum Aufbewahren der

  Chemikalienlösung mit Literteilung

  und Schraubdeckel

  Inhalt ca.   :   60 l

  Durchmesser  :  450 mm

  Behälterhöhe :  550 mm

1 Sauglanze mit Leermeldung und Vorwar-

  nung 465 mm lang, für 60-l-Behälter

  aus PVC/PPO mit potentialfreiem

  Schwimmerschalter für Leermeldung,

  Anschlussstecker zu Genodos-Pumpen,

  Saug- und Rückführschlauch aus PVC-

  transparent und Bodensieb

1 Dosiergruppe 2.70

  Einführungsrohr, Rückschlagventil

  PPh R 3/8" und PVC-Schlauchnippel

1 Dosierleitung PTFE

  di = 4  da = 6  1.500 mm lang

1 Druckhalteventil DHV 4 10 bar

  zur Einhaltung der genauen Dosierlei-

  stung bei Gegendrücken < 1 bar (10mWS)

  sowie bei schwankenden Gegendrücken

Technische Daten:

Anschluss des

Wasserzählers         :  R 1 1/2"

Durchfluss      max.  :  20 m³/h

Druckverlust bei

max. Durchfluss       :  0,8 bar

Nenndruck (PN)        :  10 bar

Einbaulänge

Wasserzähler          :  190 mm

Einbaulänge mit

Verschraubungen       :  315 mm

Impulsfolge           :  0,93 l/Imp.

Dosierleistung        :  0,9 l/h

                         bei max. 10 bar

Wasser-/Umgebungstemp.:  5 - 30°C

elektr. Anschluss     :  230V/50Hz/18VA

Schutzart/

Isolationsklasse      :  IP 54

medienberührte Teile  :  PPO/PTFE/Glas/

                         Hastelloy

Saughöhe          max.:  1,5 m WS

Fabrikat: Grünbeck
