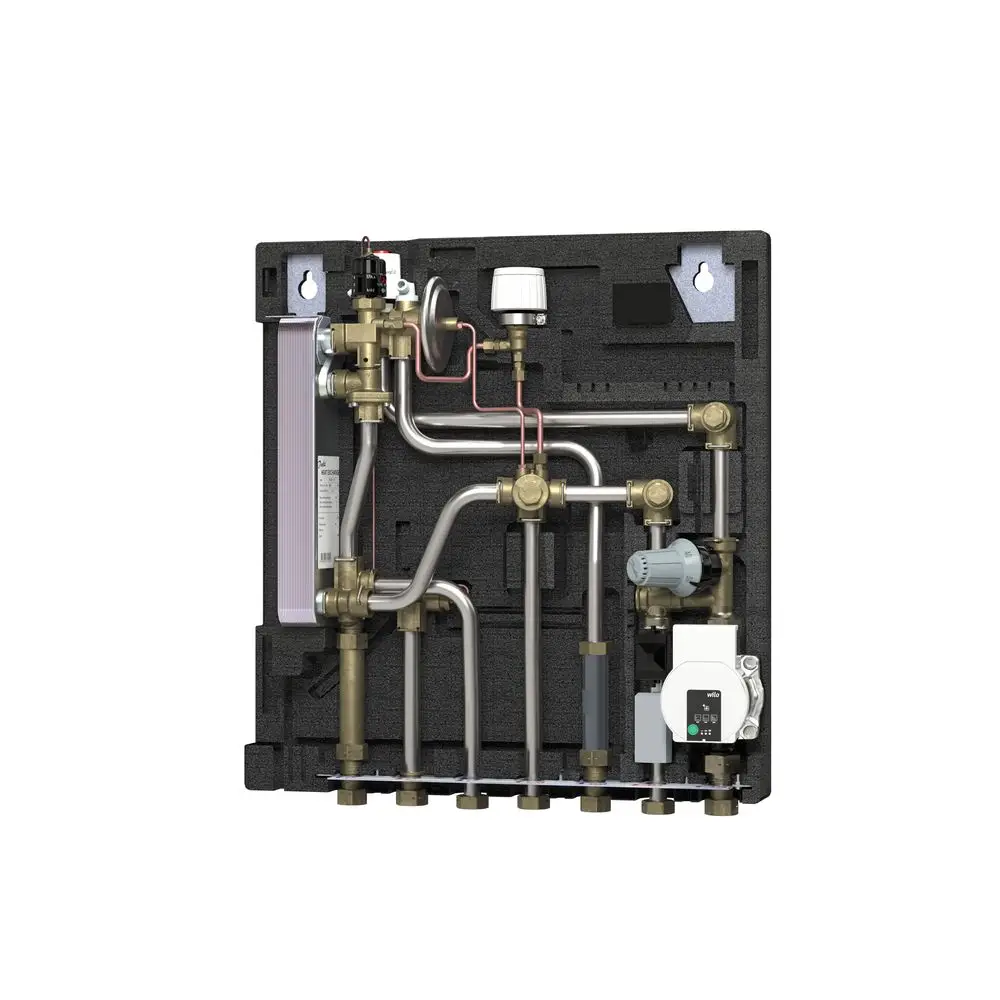

Danfoss Wohnungsstation Evoflat MSS 2 NT-Heizung, 45kW, Dämmhaube, HTC, 145B1721

Danfoss Wohnungsstation EVOFlatTM
für direkte Heizung und hygienisch
sichere Warmwasserbereitung mit einem
Regelventil ohne Hilfsenergie im
Durchflusssystem.
Montiert auf einer wärmeisolierten
Grundplatte, für Unterputz -oder
Aufputzwandmontage.
Verrohrungen aus Edelstahl,
entzinkungfreie Amaturen, alle
Verbindungen sind innerhalb der Station
mit Click-fit-Anschlüssen ausgeführt.
In die Station ist je ein Passstück für
den Wärmemengenzähler und
Kaltwassereingangs-zähler integriert.
Alle Armaturen, Verschraubungen und
Bauteile erfüllen die Anforderung an die
Wasserqualitäten des AGFW Merkblattes
510 und der VDI 2035.
Es ist kein zusätzlicher hydraulischer
Abgleich in den Strängen notwendig.
Funktion Warmwasserbereitung :
Druckgesteuerter Regler mit integrierter
Differenzdrucküberwachung und
Temperaturnachregelung auch bei
schwankenden Drücken,
Vorlauftemperaturen oder Entnahmemengen
während des Zapfvorganges mit Danfoss
Typ TPC-M.
Nach Ende des Zapfvorganges wird der
Primär- und Sekundärdurchfluss sofort
unterbrochen.
Der Warmwasserausgang sowie der
Primäreingang sind am Wärmeübertrager
unten angeordnet.
Nach Zapfende wird dadurch eine sehr
schnelle Auskühlung des Wärmetauschers
sichergestellt.
Durch diese Maßnahme werden
Kalkausfällungen, Bakterienbildung und
Leerlaufverluste weitgehend vermieden.
Danfoss XB Wärmetauschers aus Edelstahl
1.4404 mit patentierter
MicroPlate-Plattenstruktur ermöglichen
eine gleichmäßigere Medienverteilung
über den gesamten Plattenbereich und
dadurch einen um bis zu 10% höheren
Wirkungsgrad gegnüber Standard-WT.
Die einzigartige Bauart sorgt für eine
höhere Lebensdauer und
Druckbeständigkeit durch speziell
ausgeführte Lötstellen. (Cu-Lot)
Die Warmhaltung der Primärleitung wird
durch ein thermostatisch gesteuertes
Bypassventil sichergestellt.
Im Kaltwassereingang ist ein
Zählerpassstück 110 mm 3/4 AG und ein
Kaltwasser-ausgang standardmäßig
montiert.
Ein Temperatur- und Druckregler, ein
fest eingestellter Differenzdruckregler,
ein Zonenventil, welches optional mit
Antrieb ausgeführt werden kann und die
Entlüftung bilden eine Reglereinheit.
Die Regelung der Warmwassertemperatur
erfolgt über ein Thermostat, welches
eine Reaktionszeit =3sec. hat und
unmittelbar auf den Volumenstrom auf die
Heizungsseite eingreift.
Somit sind Schwankungen in der
Vorlauftemperatur unkritisch.
Beimischkreis zur Temperaturregelung von
Flächenheizungen: Bestehend aus einer
mechanischen Regelgruppe RA-C, FTC
15-50C zur Einstellung der
Fußbodenvorlauftemperatur, einer
Rückschlagklappe, einer Umwälzpumpe Wilo
Yonos Para 15/6 (Energieeffizienzklasse
A).
Sicherheitseinrichtung für die
Temperaturregelung:
Bestehend aus einem Danfoss
Sicherheitsthermostat zur Überwachung
der Vorlauftemperatur.
Bei Übertemperatur wird das im Regler
integrierte Zonenventil mittels
Stellmotor geschlossen.
Die Station ist mit einer Isolierhaube
ausgestattet.
Die Wärmeverluste der Isolier-haube mit
Rückwand betragen 150 kWh/a bei einer
Vorlauftemperatur von 65C.
Funktion Heizung:
Der fest eingestellter
Differenzdruckregler, ein Zonenventil,
welches mit montiertem Stellantrieb
TWA-K (NC) 230V AC ausgeführt ist und
die Entlüftung bilden eine
Reglereinheit.
Die Wohnungsstation ist standarsmäßig
mit einem Anschluß für des zweiten
Heizkreises an den Hochtemperaturkreis
ausgestattet.
Die Verrohrung erfolgt bauseits.
Anschluß 1/2 IG.
Technische Daten Warmwasser: WW-Leistung
Wärmeübertrager: 45 KW bei 65C /17,6C
Primär und 10C/45C
Sekundär Zapfmenge: 18,4 l/min.
Druckverlust Primär: 18 kPa (ohne WMZ)
Im Teillastbereich bei 5 l/min. beträgt
die Rücklauftemperatur konstant =25C 3
Anschlüsse für Kugelhähne DN 20
Leistungsdaten Heizung: Heizleistung 10
kW, delta T 20K, Volumenstrom 430 l/h
Heizleistung 15 kW, delta T 20K,
Volumenstrom 645 l/h
Technische Daten Heizung: 4 Anschlüsse
für Kugelhähne DN 20 Primär Vorlauf:
Schmutzfänger, Fühlertasche für
Wärmengenzähler mit Direkttauchfühler M
10x1mm
Primär Rücklauf: Passstück für
Wärmemengenzähler 110 mm 3/4 AG
Druckstufe: PN 10 Tmax: 95C
Maße und Gewicht HxBxT (o. Kugelhähne):
590 x 550 x 150mm
Gewicht: 19KG
Fabrikat: Danfoss
Typ: MSS 2
Artikel-Nr.: 145B1721
