Vaillant VC 196/3-5 R5 – Ersatzteile | 0010004279
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner

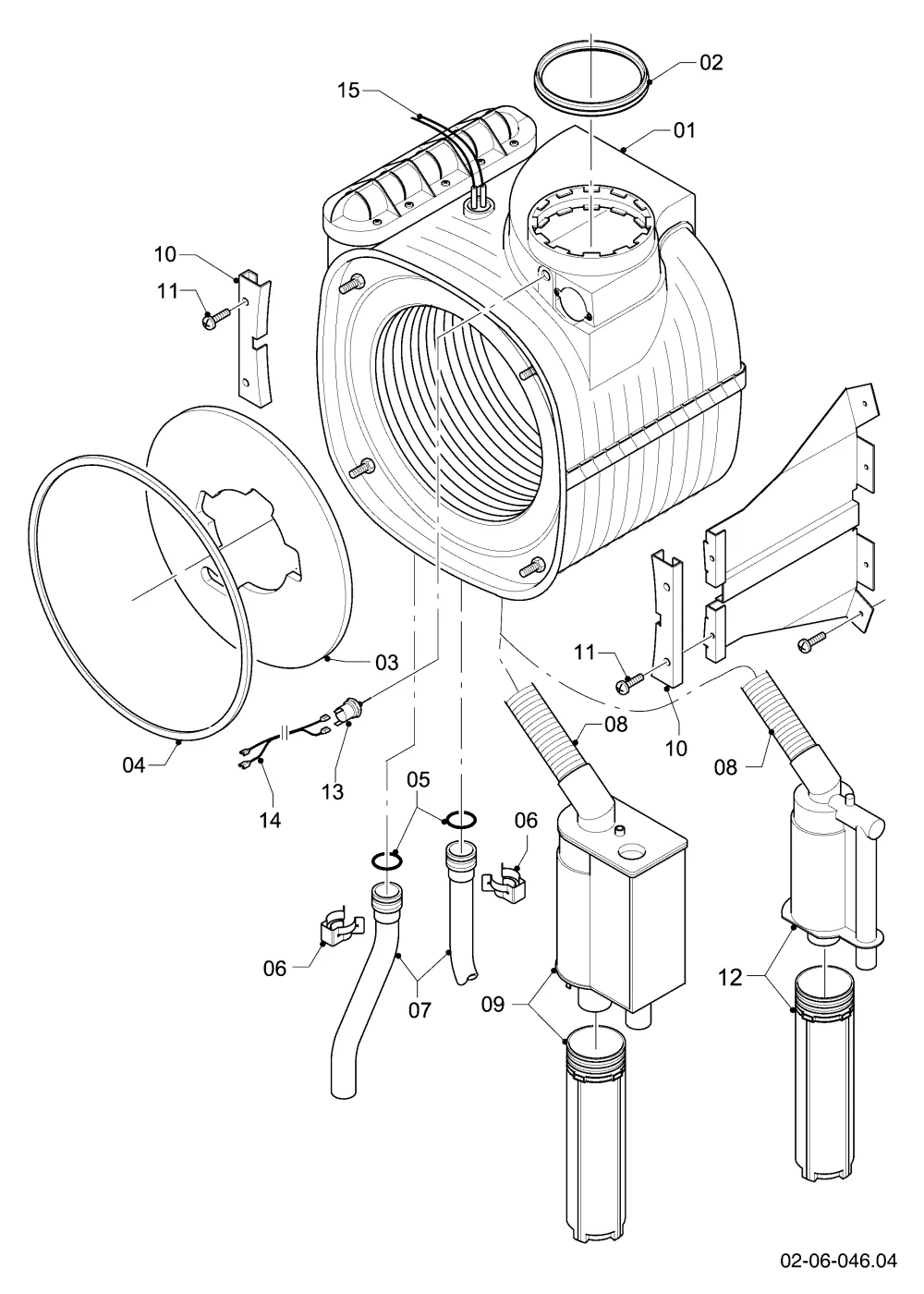

Wärmetauscher
Verkleidungsteile
Hydraulikteile (Hydroblock)
Hydraulikteile
Hydraulikteile (Anschlusszubehör)
Hydraulikteile (Austausch mit Gas- u. Wartungshahn)
Hydraulikteile (Austausch ohne Gas- u. Wartungshahn)
Schaltkasten
WartungsempfehlungWärmetauscher
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Vaillant Wärmetauscher HW VC 126/3-5 - original Vaillant-Nr. | 0020135129
Teilenr. 0020135129
VC 196/3-5 R5, mit Pos. 02, 04-06
672,00 €
Lieferzeit 1–4 Werktage
01
Isolierung 16mm R3,5 mit Clips VC 126+196+246+306/3-5 Vaillant | 0020143489
Teilenr. 0020143489
für Wärmetauscher, nicht dargestellt
44,40 €
Lieferzeit 1–4 Werktage
01
Vaillant Kupferpaste Fett - 2 g (x10) für Modelle VC 126 196 246 306 | 0020166692
Teilenr. 0020166692
nicht dargestellt, für Wärmetauscher
14,40 €
Lieferzeit 1–4 Werktage
02
VAILLANT Dichtung Lippendichtring DN 80 EPDM 80/125 PP starr | 981227
Teilenr. 981227
14,40 €
Lieferzeit 1–4 Werktage
03
VAILLANT Isolierplatte VC 126 196 246 306 R3,5 | 193595
Teilenr. 193595
55,80 €
Lieferzeit 1–4 Werktage
04
Vaillant Wartungskit I VC 126+196+246/3-5 (R3,5) u.w. Vaillant-Nr. 0010045246, 0010045246
Teilenr. 0010045246
27,80 €
Lieferzeit 1–4 Werktage
04
Vaillant Dichtungssatz Brennflammen-Wartungsset VAS 106/3 | 0020025929
Teilenr. 0020025929
Dieses Set kann auch verwendet werden, enthält aber mehr Teile als für diese Geräte benötigt werden.
32,00 €
Lieferzeit 1–4 Werktage
04
Vaillant Kupferpaste Fett - 2 g (x10) für Modelle VC 126 196 246 306 | 0020166692
Teilenr. 0020166692
nicht dargestellt
14,40 €
Lieferzeit 1–4 Werktage
05
Vaillant O-Ring VC 10+15+20+25+30 CS/1-5 R1 - x10 Stück | 103415
Teilenr. 103415
18,55 €
Lieferzeit 1–4 Werktage
06
07
Nicht in unserem Sortiment
Teilenr. 995439
siehe Baugruppe 08a Hydraulikteile
08
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar, siehe Pos. 12
09
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
10
Halter für VC 126 196 246 306 R3,5 (Vaillant) | 180989
Teilenr. 180989
49,60 €
Lieferzeit 10–40 Werktage
11
VAILLANT Schraube R3,5 für VC 126 196 246 306 (x10) | 178968
Teilenr. 178968
15,40 €
Lieferzeit 10–40 Werktage
12
Siphon R3,5 VC 126 196 246 306/3-5 (Vaillant) | 180984
Teilenr. 180984
mit Pos. 08
40,30 €
Lieferzeit 1–4 Werktage
12
VAILLANT O-Ring R3,5 x5 für VC 126 196 246 306 | 0020077919
Teilenr. 0020077919
nicht dargestellt, Syphon unten
18,55 €
Lieferzeit 1–4 Werktage
13
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
14
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
15
Vaillant Kabel VC 126 196 246 306 R3,5 | 0020135111
Teilenr. 0020135111
nur Kabel, Sensor nicht einzeln lieferbar, siehe Pos. 01
16,45 €
Lieferzeit 1–4 Werktage
