Vaillant VC 206/5-5 R4 – Ersatzteile | 0010011642

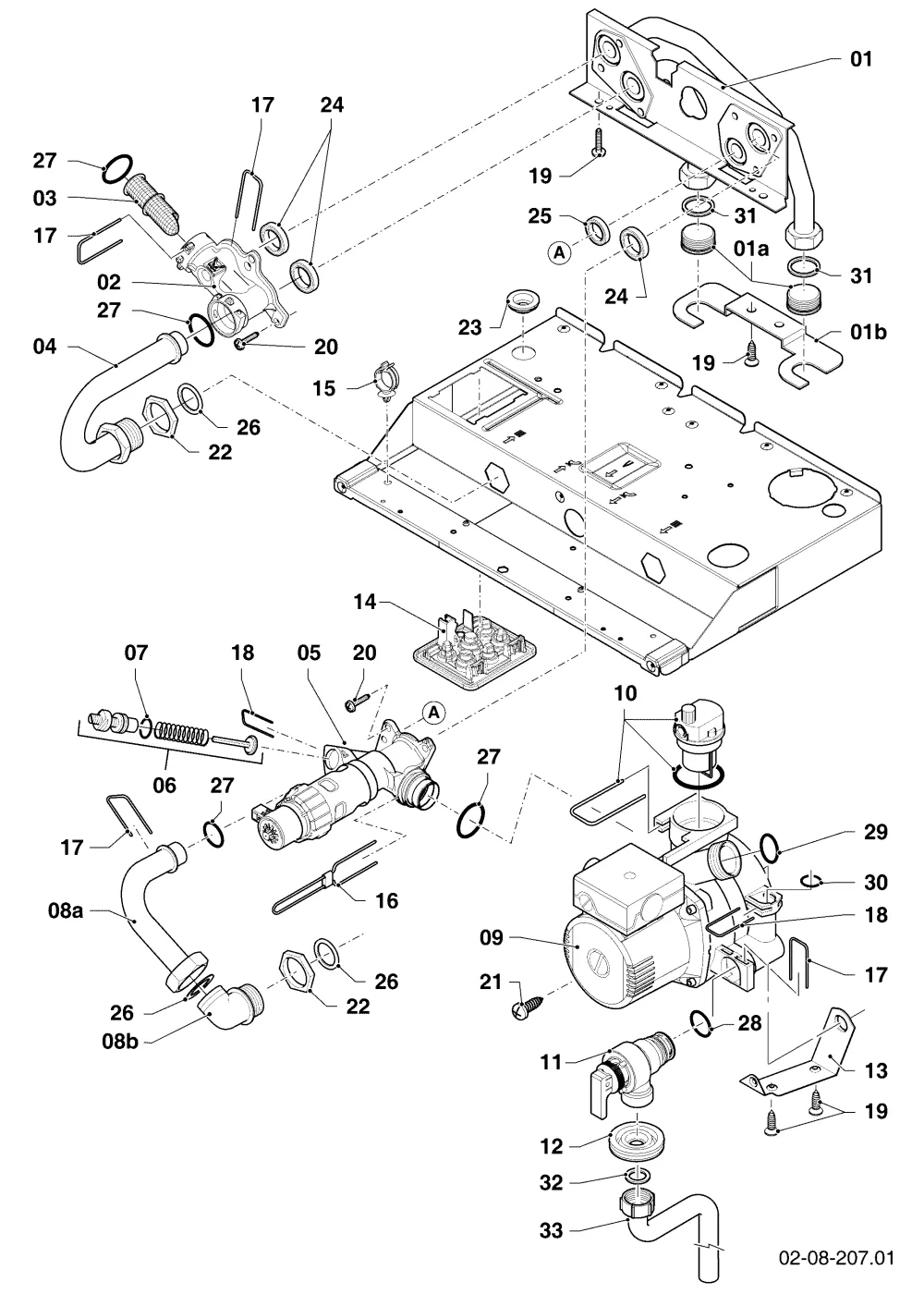

Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner, Wärmetauscher
Gasweg
Verkleidungsteile
Hydroblock
Rohre und ADG
Anschlusszubehör
Austausch mit Gas- u. Wartungshahn
Austausch ohne Gas- u. Wartungshahn
Schaltkasten
WartungsempfehlungHydroblock
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Vaillant Hydroplatte VC 104/4-7 A - Original Vaillant-Nr. | 0020046782
Teilenr. 0020046782
mit Pos. 19, 20, 24, 25, 27
106,50 €
Lieferzeit 1–4 Werktage
01a
Vaillant Stopfen Set 2 St. VC 10+15+20+25+30 CS/1-5 R1 | 0020052070
Teilenr. 0020052070
mit Pos. 31
16,45 €
Lieferzeit 1–4 Werktage
01b
VAILLANT Halter VC Speicherrohre 10+15+20+25+30 CS/1-5 R1 | 0010025790
Teilenr. 0010025790
mit Pos. 19
11,30 €
Lieferzeit 10–40 Werktage
02
Vaillant Anschluss Vorlauf Kunststoff VC 104/4-7 A | 0020140559
Teilenr. 0020140559
mit Pos. 03, 17, 18, 20, 24, 27, 30
32,00 €
Lieferzeit 1–4 Werktage
03
Vaillant Sieb VC 104/4-7 A - Original Vaillant-Nr. | 179030
Teilenr. 179030
mit Pos. 17, 27
20,60 €
Lieferzeit 1–4 Werktage
04
VAILLANT Rohr VC 104/4-7A - Vaillant-Nr. | 179033
Teilenr. 179033
mit Pos. 22, 26, 27
51,60 €
Lieferzeit 1–4 Werktage
05
Vaillant VC 104/4-7 A Vorrangumschaltventil Kunststoff | 0020020015
Teilenr. 0020020015
mit Pos. 17, 20, 24, 25, 27
108,50 €
Lieferzeit 1–4 Werktage
06
VAILLANT Bypass VC 104/4-7 A - Vaillant-Nr. | 178980
Teilenr. 178980
mit Pos. 07, 18
44,40 €
Lieferzeit 1–4 Werktage
07
08a
Vaillant Rohr VC 126-306/3-5 R3,5 | 179036
Teilenr. 179036
mit Pos. 26, 27
27,80 €
Lieferzeit 1–4 Werktage
08b
Vaillant Anschlussstück ohne Fülleinrichtung R3,5 VC 126-306/3-5 | 179035
Teilenr. 179035
mit Pos. 26
59,90 €
Lieferzeit 1–4 Werktage
09
Pumpe VC 146 206 266 316 5-5 R2 (Vaillant) | 0020176087
Teilenr. 0020176087
mit Pos. 10, 13, 17, 18, 19, 21, 24, 25, 27, 28, 29, 30
330,00 €
Lieferzeit 1–4 Werktage
10
Schnellentlüfter VE 6-28/R1 Vaillant | 0020213142
Teilenr. 0020213142
40,30 €
Lieferzeit 1–4 Werktage
11
Vaillant Sicherheitsventil 3 bar VE 12/14 EU | 0020275015
Teilenr. 0020275015
mit Pos. 17, 28
38,20 €
Lieferzeit 1–4 Werktage
12
Vaillant Dichtung VC 10+15+20+25+30 CS/1-5 R1 | 0020039723
Teilenr. 0020039723
10,25 €
Lieferzeit 1–4 Werktage
13
VAILLANT Halter VC 104/4-7 A - Zubehör für Heizungstechnik | 178984
Teilenr. 178984
mit Pos. 19, 21
11,30 €
Lieferzeit 10–40 Werktage
14
VAILLANT Kabeldurchführung VWL 39 59 79/5 - Vaillant-Nr. | 0020144603
Teilenr. 0020144603
10,25 €
Lieferzeit 10–40 Werktage
15
VAILLANT Clip VC 10+15+20+25+30 CS/1-5 R1 u.w. x5 | 0020144599
Teilenr. 0020144599
23,70 €
Lieferzeit 10–40 Werktage
16
Vaillant Klammer VE 6-28/R1 - Original Vaillant-Nr. | 178981
Teilenr. 178981
16,45 €
Lieferzeit 1–4 Werktage
17
18
19
VAILLANT Schraube ST 4,8x9,5 ISO 7049 x10 | 0020107695
Teilenr. 0020107695
11,30 €
Lieferzeit 1–4 Werktage
20
Vaillant VIH RL 300-500 Schraube x10 | 0020133828
Teilenr. 0020133828
11,30 €
Lieferzeit 1–4 Werktage
21
22
VAILLANT G3/4 Mutter x4 VWF 58 88 118/4 Vaillant-Nr. | 0020144600
Teilenr. 0020144600
12,30 €
Lieferzeit 1–4 Werktage
23
Vaillant Dichtung VC 10+15+20+25+30 CS/1-5 R1 u.w. x10 | 509120
Teilenr. 509120
38,20 €
Lieferzeit 1–4 Werktage
24
25
Dichtung Typ-C für VIH RL 300-500 (Vaillant) | 178969
Teilenr. 178969
30,90 €
Lieferzeit 1–4 Werktage
26
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
27
VAILLANT O-Ring 10 Stück für eloBLOCK VE6-28/R2 | 193537
Teilenr. 193537
30,90 €
Lieferzeit 1–4 Werktage
28
Vaillant O-Ring VC 10+15+20+25+30 CS/1-5 R1 - x10 Stück | 178986
Teilenr. 178986
14,40 €
Lieferzeit 1–4 Werktage
29
30
VAILLANT O-Ring 10 Stück Anschlussset 0020170491 | 178993
Teilenr. 178993
16,45 €
Lieferzeit 1–4 Werktage
31
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
32
VAILLANT Rechteckdichtring x10 für VC 10+15+20+25+30 CS/1-5 R1 | 0020010298
Teilenr. 0020010298
21,60 €
Lieferzeit 10–40 Werktage
33
Sicherheitsventil Kupfer VC 10-30 R1 (Vaillant) | 0020010297
Teilenr. 0020010297
mit Pos. 32
48,50 €
Lieferzeit 1–4 Werktage
