Vaillant VSC 126/3-5 140 R3 – Ersatzteile | 0010009340

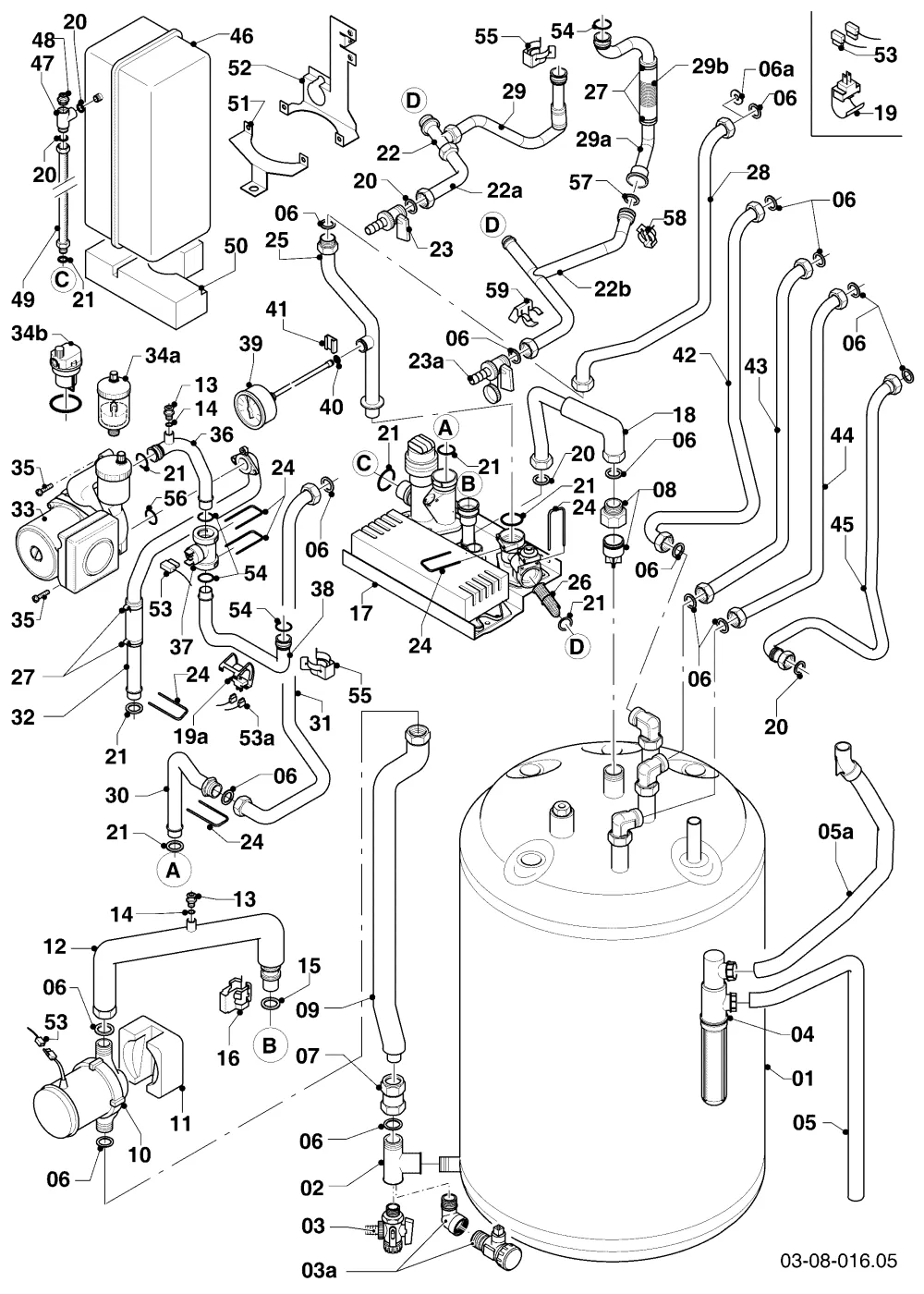

Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner
Wärmetauscher
Warmwasserspeicher
Verkleidung
Unterdruckkammer
Hydraulik
Hydraulikblock
Schaltkasten
WartungsempfehlungHydraulik
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Vaillant Speicher VSC 126+196/2-C 100L 140/150 | 0020018743
Teilenr. 0020018743
siehe Baugruppe 06b Warmwasserspeicher
1.096,00 €
Lieferzeit 10–40 Werktage
02
VAILLANT T-Stück K.F.E.-Hahn Speicher VSC 126/196 140/150 | 129257
Teilenr. 129257
65,10 €
Lieferzeit 1–4 Werktage
03
Nicht in unserem Sortiment
Teilenr. 995439
bitte Pos. 03a bestellen
03a
VAILLANT Entleerungshahn VSC 126+196/2-C 140/150 - Vaillant-Nr. | 193504
Teilenr. 193504
48,50 €
Lieferzeit 1–4 Werktage
04
VAILLANT VAS 106/3 Siphon mit Anschluss für Vaillant-Nr. | 0020038571
Teilenr. 0020038571
59,90 €
Lieferzeit 1–4 Werktage
04
Vaillant O-Ring x10 VC 1006 1206/5-5 R2 und Vaillant-Nr | 0010047137
Teilenr. 0010047137
nicht dargestellt, Syphon unten
13,35 €
Lieferzeit 1–4 Werktage
04
Vaillant Dichtung VC 126 196 246 E-C von Vaillant | 0020078062
Teilenr. 0020078062
nicht dargestellt, Siphon Schläuche
10,25 €
Lieferzeit 1–4 Werktage
05
Vaillant Kondensatleitung 306287 für ecoLEVEL | 095624
Teilenr. 095624
38,20 €
Lieferzeit 1–4 Werktage
05a
Kondensatleitung VSC 126+196/2-C 140/150 Vaillant | 0020038573
Teilenr. 0020038573
27,80 €
Lieferzeit 1–4 Werktage
06
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
06a
Nicht in unserem Sortiment
Teilenr. 0020057652
07
Quetschverschraubung G 3/4 VSC 126+196/2-C 140/150 (Vaillant) | 179069
Teilenr. 179069
mit Pos. 06
44,40 €
Lieferzeit 1–4 Werktage
08
Adapter Rückflussverhinderer VSC 126+196/2-C 140/150 (Vaillant) | 0020060806
Teilenr. 0020060806
21,60 €
Lieferzeit 1–4 Werktage
09
Isolierter Rohr VSC 126+196/2-C 140/150 (Vaillant) | 0020038563
Teilenr. 0020038563
mit Pos. 06
113,00 €
Lieferzeit 1–4 Werktage
10
VAILLANT VSC 126+196/2-C Ladepumpe Vaillant-Nr. | 0020038578
Teilenr. 0020038578
mit Pos. 06
330,00 €
Lieferzeit 1–3 Werktage
10
VAILLANT Speicherladepumpe VSC 126+196/2-C 140/150 Vaillant-Nr. | 0020051986
Teilenr. 0020051986
nicht dargestellt
32,00 €
Lieferzeit 1–4 Werktage
11
Isolierung Ladepumpe VSC 126+196/2-C 140/150 Vaillant | 0020038564
Teilenr. 0020038564
17,50 €
Lieferzeit 10–40 Werktage
12
Isolierter Rohr VSC 126+196/2-C 140/150 (Vaillant) | 0020038579
Teilenr. 0020038579
mit Pos. 06, 13-16
144,00 €
Lieferzeit 1–4 Werktage
13
VAILLANT Entlüftungsschraube VIH RL 300-500 R1 | 140015
Teilenr. 140015
12,30 €
Lieferzeit 1–4 Werktage
14
Vaillant O-Ring Decoupling Modul 3-8 kW 10-15 kW (x10) | 981166
Teilenr. 981166
11,30 €
Lieferzeit 1–4 Werktage
15
16
17
Nicht in unserem Sortiment
Teilenr. 995439
Einzelteile Hydraulikblock siehe Baugruppe 08b
18
Isolierter Rohr VSC 126+196/2-C 140/150 (Vaillant) | 0020038601
Teilenr. 0020038601
58,90 €
Lieferzeit 1–4 Werktage
19
Vaillant NTC-Fühler VAS 106/3 - passend für Vaillant-Systeme | 103429
Teilenr. 103429
29,90 €
Lieferzeit 1–4 Werktage
19a
NTC-Fühler 19mm VC 126-306/3-5 R3,5 - Vaillant | 193592
Teilenr. 193592
24,70 €
Lieferzeit 1–4 Werktage
20
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
21
VAILLANT O-Ring 10 Stück für eloBLOCK VE6-28/R2 | 193537
Teilenr. 193537
30,90 €
Lieferzeit 1–4 Werktage
22
Nicht in unserem Sortiment
Teilenr. 995439
nicht mehr lieferbar, siehe Pos. 22b, 29a
22a
Nicht in unserem Sortiment
Teilenr. 995439
nicht mehr lieferbar, siehe Pos. 22b, 29a
22b
Vaillant VSC 126+196/2-C - Rohr Set PWT 12/19/24 kW | 0020065825
Teilenr. 0020065825
mit Pos. 06, 23a, 27, 29a/b, 54, 55, 57-59
175,00 €
Lieferzeit 1–4 Werktage
23
Entleerungsventil VSC 126+196/2-C 140/150 (Vaillant) | 179072
Teilenr. 179072
alte Ausführung, mit Pos. 20
36,10 €
Lieferzeit 1–4 Werktage
23a
VAILLANT VSC 126+196/2-C Ventil G 3/4 Vaillant-Nr. | 0020065827
Teilenr. 0020065827
neue Ausführung, mit Pos. 06
36,10 €
Lieferzeit 1–4 Werktage
24
25
Vaillant VSC 126+196/2-C Manometer Vaillant-Nr. | 0020038580
Teilenr. 0020038580
mit Pos. 06, 21, 24
59,90 €
Lieferzeit 1–4 Werktage
26
Vaillant Sieb VC 104/4-7 A - Original Vaillant-Nr. | 179030
Teilenr. 179030
mit Pos. 21, 24
20,60 €
Lieferzeit 1–4 Werktage
27
VAILLANT Schelle Set 2 St VWF 58 88 118 4 | 0020052092
Teilenr. 0020052092
16,45 €
Lieferzeit 1–4 Werktage
28
Vaillant VSC 126+196/2-C Heizungsvorlauf mit Vaillant-Nr. | 0020029695
Teilenr. 0020029695
mit Pos. 06, 21, 24
67,20 €
Lieferzeit 1–4 Werktage
29
Nicht in unserem Sortiment
Teilenr. 995439
nicht mehr lieferbar, siehe Pos. 22b, 29a
29a
Vaillant VSC 126+196/2-C - Rohr Set PWT 12/19/24 kW | 0020065825
Teilenr. 0020065825
mit Pos. 06, 22b, 23a, 27, 29b, 54, 55, 57-59
175,00 €
Lieferzeit 1–4 Werktage
29b
VAILLANT Schlauch VWF 58 88 118 4 für Heizungsanlagen | 080387
Teilenr. 080387
mit Pos. 27
19,55 €
Lieferzeit 1–4 Werktage
30
VAILLANT Heizungsrücklauf VSC 126+196/2-C 140/150 | 0020069076
Teilenr. 0020069076
mit Pos. 06, 21, 24, 31
67,20 €
Lieferzeit 1–4 Werktage
31
VAILLANT Heizungsrücklauf VSC 126+196/2-C 140/150 | 0020069076
Teilenr. 0020069076
mit Pos. 06, 21, 24, 30
67,20 €
Lieferzeit 1–4 Werktage
32
Vaillant VUV-Heizungspumpe VSC 126+196/2-C 140/150 | 0020038575
Teilenr. 0020038575
mit Pos. 21, 24, 27, 56
144,00 €
Lieferzeit 1–4 Werktage
33
VAILLANT Pumpe Heizung VC 146 206 276 4-7 Vaillant-Nr. | 0020131637
Teilenr. 0020131637
mit Pos. 21, 34, 56, Ersatz für 0020028056
392,50 €
Lieferzeit 1–4 Werktage
33
Halter Heizungspumpe VSC 126+196/2-C 140/150 (Vaillant) | 0020051987
Teilenr. 0020051987
nicht dargestellt
38,20 €
Lieferzeit 1–4 Werktage
34a
Vaillant Schnellentlüfter VAS 106/3 - für einfache Entlüftung | 061707
Teilenr. 061707
für Grundfos-Pumpe (Ausführung mit Metalldeckel)
36,10 €
Lieferzeit 1–4 Werktage
34b
Schnellentlüfter VE 6-28/R1 Vaillant | 0020213142
Teilenr. 0020213142
40,30 €
Lieferzeit 1–4 Werktage
35
36
Heizungspumpe-Sensor VSC 126+196/2-C 140/150 (Vaillant) | 0020038574
Teilenr. 0020038574
mit Pos. 13, 14, 21, 24, 54
51,60 €
Lieferzeit 1–4 Werktage
37
Vaillant Vortex Sensor DN15 für Modelle VC 146 206 276 4-7 | 0020045923
Teilenr. 0020045923
mit Pos. 24, 54
77,50 €
Lieferzeit 1–4 Werktage
38
Vaillant PWT-Rücklauf VSC 126+196/2-C 140/150 u.w. Rohr | 0020038576
Teilenr. 0020038576
mit Pos. 24, 54, 55
59,90 €
Lieferzeit 1–4 Werktage
39
Manometer VC 104/4-7 A Vaillant-Nr. (Vaillant) | 180982
Teilenr. 180982
mit Pos. 40-41
53,70 €
Lieferzeit 1–4 Werktage
40
41
Halter VC 104/3-E Vaillant-Nr. für Heizungstechnik | 0020107709
Teilenr. 0020107709
10,25 €
Lieferzeit 1–4 Werktage
42
WW-Ausgang Rohr VSC 126+196/2-C 140/150 (Vaillant) | 083997
Teilenr. 083997
mit Pos. 06
77,50 €
Lieferzeit 1–4 Werktage
43
Rohr Kaltwasserzul Speicher VSC 126/196 140/150 Vaillant | 083537
Teilenr. 083537
mit Pos. 06
87,90 €
Lieferzeit 1–4 Werktage
44
Vaillant Zirkulation VSC 126+196/2-C 140/150 | 111924
Teilenr. 111924
mit Pos. 06
93,00 €
Lieferzeit 1–4 Werktage
44
Stopfen VIH QW 190/1 E Vaillant-Nr. | 0020064686
Teilenr. 0020064686
Verschluss Zirkulationsanschluss (nicht dargestellt)
12,30 €
Lieferzeit 10–40 Werktage
45
VAILLANT Rohr Gas VSC 126+196/2-C 140/150 - Vaillant-Nr. | 0020038607
Teilenr. 0020038607
mit Pos. 06, 20
144,00 €
Lieferzeit 1–4 Werktage
46
VAILLANT Ausdehnungsgefäß 12L VSC 126+196/2-C 140/150 | 179047
Teilenr. 179047
mit Pos. 20
201,00 €
Lieferzeit 1–4 Werktage
47
Vaillant T-Stück VSC 126+196/2-C 140/150 | 179049
Teilenr. 179049
mit Pos. 20, 48
48,50 €
Lieferzeit 1–4 Werktage
48
Entlüftungsventil R 1/2 VSC 126+196/2-C 140/150 (Vaillant) | 179068
Teilenr. 179068
18,37 €
Lieferzeit 1–3 Werktage
49
VAILLANT ADG VSC 126+196/2-C flexibel Schlauch | 179083
Teilenr. 179083
mit Pos. 20, 21
48,50 €
Lieferzeit 1–4 Werktage
50
EPS Polster ADG unten VSC 126+196/2-C 140/150 (Vaillant) | 0020038582
Teilenr. 0020038582
40,30 €
Lieferzeit 10–40 Werktage
51
Vaillant VSC Halter vorne für Modelle 126+196/2-C 140/150 | 0020038584
Teilenr. 0020038584
28,90 €
Lieferzeit 10–40 Werktage
52
VAILLANT Halter ADG hinten VSC 126+196/2-C Vaillant-Nr. | 0020038585
Teilenr. 0020038585
36,10 €
Lieferzeit 10–40 Werktage
53
VAILLANT Hydraulik Kabelbaum VSC 126 196 140 150 | 0020132671
Teilenr. 0020132671
77,50 €
Lieferzeit 1–4 Werktage
53a
Kabelbaum VSC 126+196/2-C 140/150 (Vaillant) | 0020038589
Teilenr. 0020038589
72,30 €
Lieferzeit 1–4 Werktage
54
Vaillant O-Ring VC 10+15+20+25+30 CS/1-5 R1 - x10 Stück | 103415
Teilenr. 103415
18,55 €
Lieferzeit 1–4 Werktage
55
56
57
VAILLANT O-Ring x10 VWF 58 88 118/4 Vaillant-Nr | 981151
Teilenr. 981151
16,45 €
Lieferzeit 1–4 Werktage
58
Vaillant Klemmfeder PWT x10 für VWF 58 88 118/4 | 219621
Teilenr. 219621
26,80 €
Lieferzeit 1–4 Werktage
59
Halter Rohr VSC 126+196/2-C 140/150 (Vaillant) | 0020065828
Teilenr. 0020065828
19,55 €
Lieferzeit 10–40 Werktage
