Vaillant VSC 194-C 150 R1 – Ersatzteile | 0010002315
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner
Gasregelteile
Wärmetauscher
Warmwasserspeicher
Verkleidung
Verkleidungsteile (Strömungssicherung)
Hydroblock
Hydraulikteile
Schaltkasten (bis 02/07)

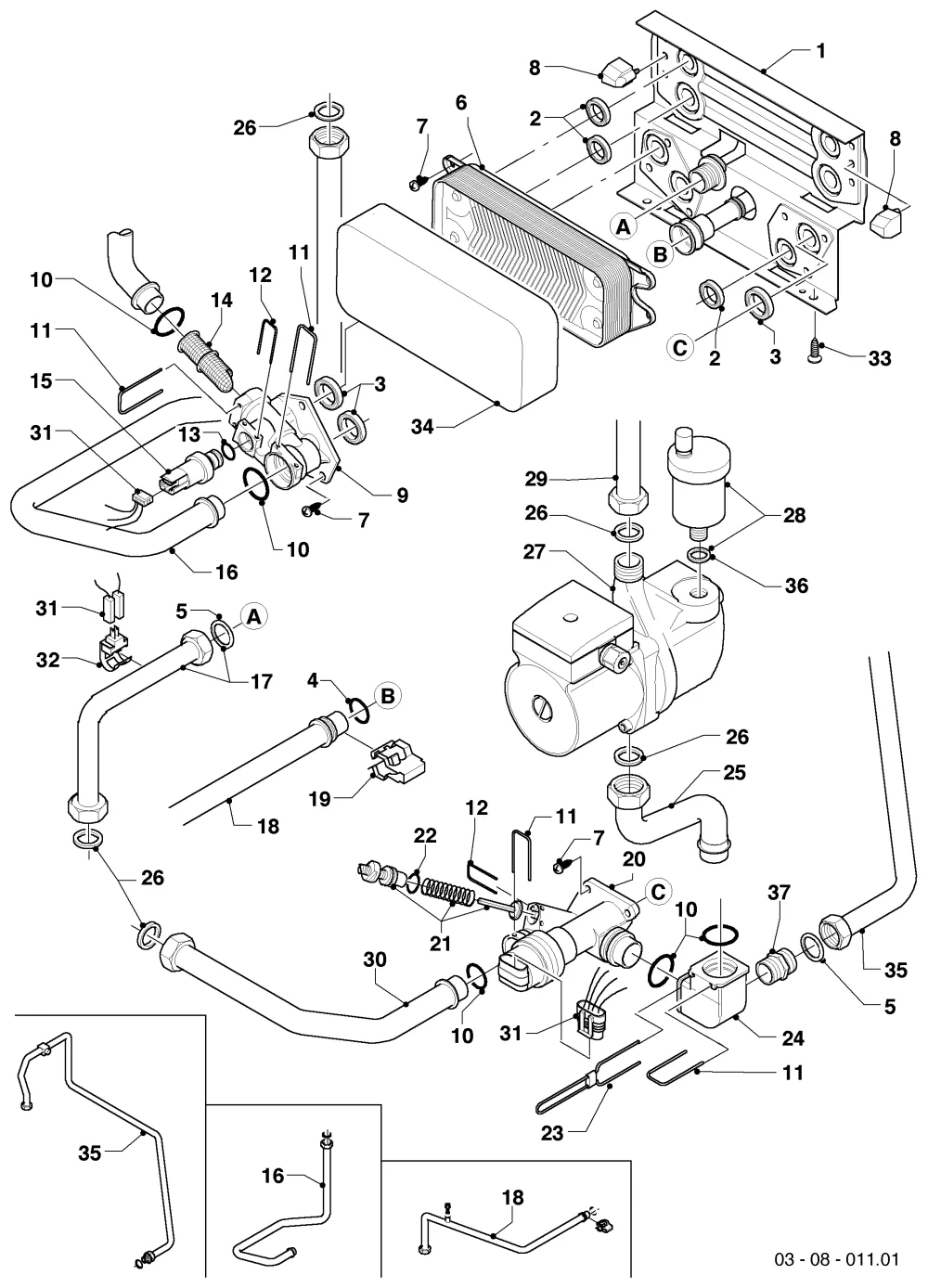

Schaltkasten (ab 03/07)Hydroblock
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Hydroplatte VCI 196+246/3-5 R3,5 (Vaillant) | 178965
Teilenr. 178965
mit Pos. 02, 03, 04, 05, 07, 08, 10,19, 22, 26, 39
154,00 €
Lieferzeit 1–4 Werktage
02
Dichtung Typ-C für VIH RL 300-500 (Vaillant) | 178969
Teilenr. 178969
30,90 €
Lieferzeit 1–4 Werktage
03
04
05
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
06
20 Platten Wärmetauscher BW VCW 196/3-5 A (Vaillant) | 178973
Teilenr. 178973
mit Pos. 02, 07
211,00 €
Lieferzeit 1–4 Werktage
06
Isolierung SWT VSC 126+196/2-C 140/150 (Vaillant) | 0020038565
Teilenr. 0020038565
nicht dargestellt
20,60 €
Lieferzeit 1–4 Werktage
07
Vaillant Schraube M5x18 mm x10 für VC 104/4-7 A u.w. | 178967
Teilenr. 178967
16,45 €
Lieferzeit 1–4 Werktage
08
09
VAILLANT Anschluss Vorlauf Messing VC 104/4-7 | 179031
Teilenr. 179031
VSC 194-C 150, mit Pos. 03, 07, 10, 11, 12, 13, 14
70,30 €
Lieferzeit 1–4 Werktage
10
VAILLANT O-Ring 10 Stück für eloBLOCK VE6-28/R2 | 193537
Teilenr. 193537
30,90 €
Lieferzeit 1–4 Werktage
11
12
13
VAILLANT O-Ring 10 Stück Anschlussset 0020170491 | 178993
Teilenr. 178993
16,45 €
Lieferzeit 1–4 Werktage
14
Vaillant Sieb VC 104/4-7 A - Original Vaillant-Nr. | 179030
Teilenr. 179030
mit Pos. 10, 11
20,60 €
Lieferzeit 1–4 Werktage
15
Vaillant Wasserdrucksensor VE 6-28/R1 - für verschiedene Modelle | 0020059717
Teilenr. 0020059717
mit Pos. 13
32,00 €
Lieferzeit 1–4 Werktage
16
Vaillant VSC 194-C 150 R1 - Rohr | 0020018752
Teilenr. 0020018752
mit Pos. 10, 26
65,10 €
Lieferzeit 1–4 Werktage
17
Vaillant VSC 194-C 150 R1 - Rohr | 0020018763
Teilenr. 0020018763
mit Pos. 05, 26
59,90 €
Lieferzeit 1–4 Werktage
18
Vaillant VSC 194-C 150 R1 - Rohr | 0020018753
Teilenr. 0020018753
mit Pos. 04
82,70 €
Lieferzeit 1–4 Werktage
19
20
Vaillant Vorrangumschaltventil, Messing VC 104/4-7 u.w. Vaillant-Nr. 0020132683, 0020132683
Teilenr. 0020132683
VSC 194-C 150, ACHTUNG! Vorrangumschaltventil ohne Adapterkabel 0020270733 (siehe unten), wenn notwendig, bitte 0020270733 separat mitbestellen!, mit Pos. 02, 03, 07, 10, 11
185,50 €
Lieferzeit 1–4 Werktage
20
Vaillant Vorrangumschaltventil MS mit Adapter VC 104/4-7 | 0020132682
Teilenr. 0020132682
VSC 194-C 150, ersetzt durch Nr. 0020132683 zusammen mit Nr. 0020270733, Ersatzteil 0020132682 kann aufgebraucht werden, mit Pos. 02, 03, 07, 10, 11
226,50 €
Lieferzeit 1–4 Werktage
20
Kabel Adapter für SAIA VUV-Motor VC 126-306/3-5 R3,5 Vaillant | 0020270733
Teilenr. 0020270733
nicht dargestellt
25,80 €
Lieferzeit 1–4 Werktage
21
VAILLANT Bypass VC 104/4-7 A - Vaillant-Nr. | 178980
Teilenr. 178980
mit Pos. 12
44,40 €
Lieferzeit 1–4 Werktage
22
23
Vaillant Klammer VE 6-28/R1 - Original Vaillant-Nr. | 178981
Teilenr. 178981
16,45 €
Lieferzeit 1–4 Werktage
24
Anschlussstück VSC 126+196/2-C 140/150 (Vaillant) | 0020018754
Teilenr. 0020018754
mit Pos. 10, 11
54,80 €
Lieferzeit 1–4 Werktage
25
VUV-Heizungspumpe 150 VSC 194-C (Vaillant) | 179094
Teilenr. 179094
mit Pos. 10, 11, 26
48,50 €
Lieferzeit 1–4 Werktage
26
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
27
Vaillant Pumpe VSC 194-C 150 (R1) | Artikel 180933
Teilenr. 180933
mit Pos. 26, zukünftiger Auslauf wegen EU Verordnung
Derzeit nicht lieferbar
27
Vaillant VSC 194-C 150 Hocheffizienz Pumpe | 0010030674
Teilenr. 0010030674
mit Pos. 26, Kabel bei Umrüstung mitbestellen
299,00 €
Lieferzeit 1–4 Werktage
27
Vaillant Kabel VE 6-28/R1 - für verschiedene Modelle | 0010032759
Teilenr. 0010032759
notwendig bei Umrüstung
19,55 €
Lieferzeit 1–4 Werktage
28
Vaillant Schnellentlüfter VAS 106/3 - für einfache Entlüftung | 061707
Teilenr. 061707
36,10 €
Lieferzeit 1–4 Werktage
29
Vaillant VSC 194-C 150 R1 - Rohr | 0020018738
Teilenr. 0020018738
mit Pos. 26
72,30 €
Lieferzeit 10–40 Werktage
30
Vaillant VSC 194-C 150 R1 - Rohr | 0020018755
Teilenr. 0020018755
mit Pos. 10, 26
40,30 €
Lieferzeit 10–40 Werktage
31
VAILLANT VSC 194-C 150 R1 Kabelbaum Hydraulik | 0020132670
Teilenr. 0020132670
101,30 €
Lieferzeit 10–40 Werktage
32
Vaillant NTC-Fühler VAS 106/3 - passend für Vaillant-Systeme | 103429
Teilenr. 103429
Warmwasser
29,90 €
Lieferzeit 1–4 Werktage
33
VAILLANT Schraube ST 4,8x9,5 ISO 7049 x10 | 0020107695
Teilenr. 0020107695
11,30 €
Lieferzeit 1–4 Werktage
34
VAILLANT SWT VSC 126+196-C Isolierung 140/150 R3 | 179052
Teilenr. 179052
25,80 €
Lieferzeit 1–4 Werktage
35
Vaillant VSC 194-C 150 R1 - Rohr | 0020018737
Teilenr. 0020018737
mit Pos. 05
72,30 €
Lieferzeit 10–40 Werktage
36
37
VAILLANT Doppelnippel VSC 126+196/2-C 140/150 - Vaillant-Nr. | 0020018757
Teilenr. 0020018757
mit Pos. 05
27,80 €
Lieferzeit 1–4 Werktage
