Vaillant VSC 196-C 150 R3 – Ersatzteile | 302620
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner
Wärmetauscher
Warmwasserspeicher
Verkleidung
Unterdruckkammer
Verkleidung (Designblenden)

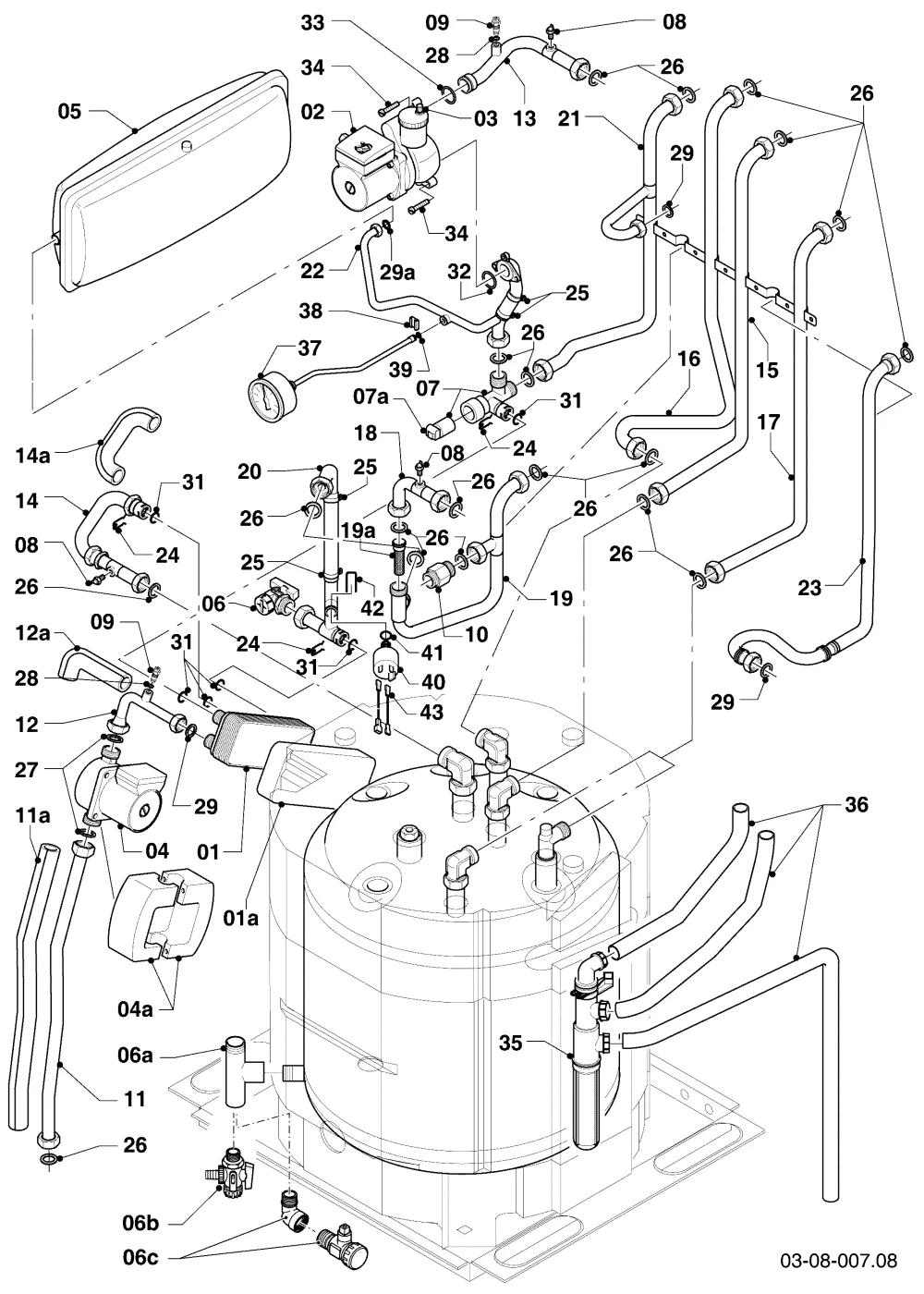

Hydraulik
SchaltkastenHydraulik
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Vaillant Kabelbinder 2,5x98mm VKC 11-23/1 | 288412
Teilenr. 288412
zur Sicherung von Rohr-Halteklammern (nicht dargestellt)
Derzeit nicht lieferbar
00
Stecker GP 210-77 115 Vaillant-Nr. | 0010032799
Teilenr. 0010032799
nicht dargestellt
17,50 €
Lieferzeit 10–40 Werktage
01
Vaillant Wärmetauscher BW 12 Platten VSC 126+196-C 140/150 R1 | 065111
Teilenr. 065111
mit Pos. 24, 29, 31
206,00 €
Lieferzeit 1–4 Werktage
01
VAILLANT Wärmetauscher BW 20 Platten VSC 126+196-C 140/150 R1 | 0020023153
Teilenr. 0020023153
mit Pos. 24, 29, 31
232,00 €
Lieferzeit 1–4 Werktage
01a
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
02
Heizung Pumpe VSC 126+196-C 140/150 R1 (Vaillant) | 160954
Teilenr. 160954
mit Pos. 03, 32-34, zukünftiger Auslauf wegen EU Verordnung
Derzeit nicht lieferbar
02
Vaillant VC 104/3-E Hocheffizienz Pumpe | 0010030634
Teilenr. 0010030634
mit Pos. 03, 32-34, Kabel bei Umrüstung mitbestellen
340,50 €
Lieferzeit 1–4 Werktage
02
VAILLANT Kabel VSC 126+196-C 140/150 R1 u.w. - Vaillant-Nr. | 0010032755
Teilenr. 0010032755
notwendig bei Umrüstung
23,70 €
Lieferzeit 1–4 Werktage
03
Vaillant Schnellentlüfter VAS 106/3 - für einfache Entlüftung | 061707
Teilenr. 061707
36,10 €
Lieferzeit 1–4 Werktage
04
Ladepumpe VSC 140/150 R1 für Vaillant 126+196-C | 160953
Teilenr. 160953
mit Pos. 27
371,50 €
Lieferzeit 1–4 Werktage
04a
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
05
Vaillant Ausdehnungsgefäß 10L VC 10+15+20+25+30 CS/1-5 R1 | 181051
Teilenr. 181051
mit Pos. 29a
195,50 €
Lieferzeit 1–4 Werktage
06
VAILLANT Entleerungsventil K.F.E.-Hahn VIH QW 190/1 E | 082244
Teilenr. 082244
65,10 €
Lieferzeit 10–40 Werktage
06a
VAILLANT T-Stück K.F.E.-Hahn Speicher VSC 126/196 140/150 | 129257
Teilenr. 129257
65,10 €
Lieferzeit 1–4 Werktage
06b
Nicht in unserem Sortiment
Teilenr. 995439
bitte Pos. 06c bestellen
06c
VAILLANT Entleerungshahn VSC 126+196/2-C 140/150 - Vaillant-Nr. | 193504
Teilenr. 193504
48,50 €
Lieferzeit 1–4 Werktage
07
Vorrangumschaltventil VAS 106/3 Vaillant | 252457
Teilenr. 252457
mit Pos. 07a
206,00 €
Lieferzeit 1–4 Werktage
07a
VAILLANT Stellantrieb VC 104/3-E für VU-Ventil | 140429
Teilenr. 140429
108,50 €
Lieferzeit 1–4 Werktage
08
08
VAILLANT Flachstecker VC 126/196/246/2-C mit Vaillant-Nr. | 0010048108
Teilenr. 0010048108
nicht dargestellt
10,25 €
Lieferzeit 1–4 Werktage
09
VAILLANT Entlüftungsschraube VIH RL 300-500 R1 | 140015
Teilenr. 140015
12,30 €
Lieferzeit 1–4 Werktage
10
Vaillant Überströmventil VC 126 196 246 E-C | 150238
Teilenr. 150238
36,10 €
Lieferzeit 1–4 Werktage
11
Speicherladepumpe VSC 140/150 R1 u.w. Vaillant Rohr | 094044
Teilenr. 094044
mit Pos. 26, 27
93,00 €
Lieferzeit 1–4 Werktage
11a
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
12
Vaillant VSC 126+196-C Ladepumpe 140/150 R1 | 094045
Teilenr. 094045
mit Pos. 09, 27-29
109,50 €
Lieferzeit 1–4 Werktage
12a
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
13
Vaillant PWT VSC 126+196-C Heizungspumpe R1 | 083538
Teilenr. 083538
mit Pos. 08, 09, 26, 28, 33
119,00 €
Lieferzeit 1–4 Werktage
14
Vaillant Wellflex SWT VSC 126+196-C R1 u.w. Rohr | 083998
Teilenr. 083998
mit Pos. 08, 24, 26, 31
133,50 €
Lieferzeit 1–4 Werktage
14a
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für diese Geräte
15
Rohr Kaltwasserzul Speicher VSC 126/196 140/150 Vaillant | 083537
Teilenr. 083537
mit Pos. 26
87,90 €
Lieferzeit 1–4 Werktage
16
WW-Ausgang Rohr VSC 126+196/2-C 140/150 (Vaillant) | 083997
Teilenr. 083997
mit Pos. 26
77,50 €
Lieferzeit 1–4 Werktage
17
Nicht in unserem Sortiment
Teilenr. 094037
mit Pos. 26
18
Vaillant PWT SWT VSC 126+196-C R1 - Rohr 140/150 mm | 094038
Teilenr. 094038
mit Pos. 08, 26
93,00 €
Lieferzeit 10–40 Werktage
19
Nicht in unserem Sortiment
Teilenr. 094039
mit Pos. 26
19a
20
K.F.E.-Hahn SWT VSC 126+196-C 140/150 R1 (Vaillant) | 0020017101
Teilenr. 0020017101
mit Pos. 24-26, 31, 40-43
113,00 €
Lieferzeit 1–4 Werktage
21
VAILLANT HR/Abzweig Überströmventil VSC 126 196-C 140/150 R1 | 094041
Teilenr. 094041
mit Pos. 26, 29
136,50 €
Lieferzeit 1–4 Werktage
22
VUV-Pumpe ADG 140/150 R1 126+196-C (Vaillant) | 094042
Teilenr. 094042
mit Pos. 26, 29, 32
118,00 €
Lieferzeit 1–4 Werktage
23
Gasrohr VSC 140/150 R1 u.w. (Vaillant VSC 126+196-C) | 123481
Teilenr. 123481
mit Pos. 26, 29
154,00 €
Lieferzeit 10–40 Werktage
24
Klemmfeder x10 Anschlussset 0020170491 (Vaillant) | 219622
Teilenr. 219622
18,55 €
Lieferzeit 10–40 Werktage
25
VAILLANT Schelle Set 2 St VWF 58 88 118 4 | 0020052092
Teilenr. 0020052092
16,45 €
Lieferzeit 1–4 Werktage
26
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
27
Rechteckdichtring x10 Anschlussset versoTHERM 0010023866 (Vaillant) | 981254
Teilenr. 981254
36,10 €
Lieferzeit 1–4 Werktage
28
Vaillant O-Ring Decoupling Modul 3-8 kW 10-15 kW (x10) | 981166
Teilenr. 981166
11,30 €
Lieferzeit 1–4 Werktage
29
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
29a
VAILLANT Rechteckdichtring MAG 11-0/1 GX x10 | 981149
Teilenr. 981149
12,30 €
Lieferzeit 1–4 Werktage
31
32
33
VAILLANT O-Ring x10 VWF 58 88 118/4 Vaillant-Nr | 981151
Teilenr. 981151
16,45 €
Lieferzeit 1–4 Werktage
34
35
VAILLANT VAS 106/3 Siphon mit Anschluss für Vaillant-Nr. | 0020038571
Teilenr. 0020038571
59,90 €
Lieferzeit 1–4 Werktage
36
Vaillant Kondensatleitung 306287 für ecoLEVEL | 095624
Teilenr. 095624
38,20 €
Lieferzeit 1–4 Werktage
37
VAILLANT VSC 126+196-C Manometer Schaltkasten R1 | 101279
Teilenr. 101279
32,00 €
Lieferzeit 1–4 Werktage
38
Halter VC 104/3-E Vaillant-Nr. für Heizungstechnik | 0020107709
Teilenr. 0020107709
10,25 €
Lieferzeit 1–4 Werktage
39
40
VAILLANT Drucksensor VAS 106/3 - Original Vaillant-Nr. | 712087
Teilenr. 712087
mit Pos. 41
53,70 €
Lieferzeit 1–4 Werktage
41
VAILLANT O-Ring x10 für VWF 157197/4 u.w. Modelle | 981154
Teilenr. 981154
19,55 €
Lieferzeit 1–4 Werktage
42
43
Vaillant Drucksensor Kabel VSC 126/196 | 0020017100
Teilenr. 0020017100
Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
