Vaillant VSC 246-C 210 R3 – Ersatzteile | 302606
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner
Wärmetauscher
Warmwasserspeicher
Verkleidung
Unterdruckkammer
Verkleidung (Designblenden)

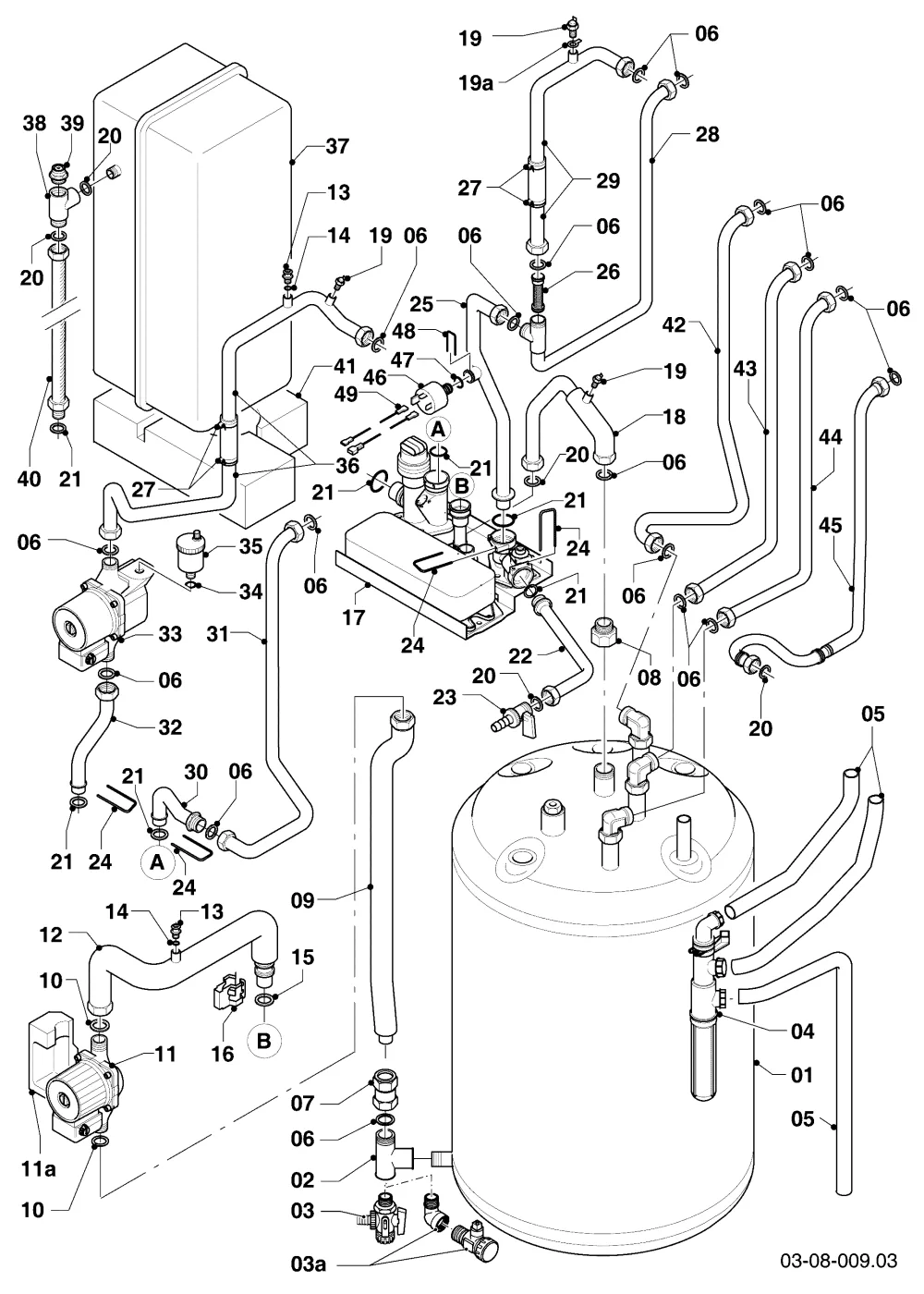

Hydraulik
Hydraulikblock
SchaltkastenHydraulik
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Vaillant Kabelbinder 2,5x98mm VKC 11-23/1 | 288412
Teilenr. 288412
zur Sicherung von Rohr-Halteklammern (nicht dargestellt)
Derzeit nicht lieferbar
01
Vaillant Speicher 150L VSC 246/2-C 210 | 179057
Teilenr. 179057
siehe Baugruppe 06b Warmwasserspeicher
868,00 €
Lieferzeit 1–4 Werktage
02
VAILLANT T-Stück K.F.E.-Hahn Speicher VSC 126/196 140/150 | 129257
Teilenr. 129257
65,10 €
Lieferzeit 1–4 Werktage
03
Nicht in unserem Sortiment
Teilenr. 995439
bitte Pos. 03a bestellen
03a
VAILLANT Entleerungshahn VSC 126+196/2-C 140/150 - Vaillant-Nr. | 193504
Teilenr. 193504
48,50 €
Lieferzeit 1–4 Werktage
04
VAILLANT VAS 106/3 Siphon mit Anschluss für Vaillant-Nr. | 0020038571
Teilenr. 0020038571
59,90 €
Lieferzeit 1–4 Werktage
05
Vaillant Kondensatleitung 306287 für ecoLEVEL | 095624
Teilenr. 095624
38,20 €
Lieferzeit 1–4 Werktage
06
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
07
Quetschverschraubung G 3/4 VSC 126+196/2-C 140/150 (Vaillant) | 179069
Teilenr. 179069
mit Pos. 06
44,40 €
Lieferzeit 1–4 Werktage
08
09
VAILLANT Speicherladepumpe VSC 246-C 210 - Vaillant-Nr. | 179093
Teilenr. 179093
mit Dichtring aus Pos. 07 und Pos. 10
Derzeit nicht lieferbar
10
Rechteckdichtring x10 Anschlussset versoTHERM 0010023866 (Vaillant) | 981254
Teilenr. 981254
36,10 €
Lieferzeit 1–4 Werktage
11
VAILLANT Ladepumpe VSC 126+196-C 140/150 R3 | 179061
Teilenr. 179061
mit Pos. 10
309,50 €
Lieferzeit 1–4 Werktage
11a
VAILLANT Speicherladepumpe VSC 126+196-C 140/150 R3 | 179066
Teilenr. 179066
32,00 €
Lieferzeit 10–40 Werktage
12
Vaillant Rohr mit Isolierung VSC 126+196-C 140/150 R3 | 179091
Teilenr. 179091
mit Pos. 10, 13, 15, 16
144,00 €
Lieferzeit 1–4 Werktage
13
VAILLANT Entlüftungsschraube VIH RL 300-500 R1 | 140015
Teilenr. 140015
12,30 €
Lieferzeit 1–4 Werktage
14
Vaillant O-Ring Decoupling Modul 3-8 kW 10-15 kW (x10) | 981166
Teilenr. 981166
11,30 €
Lieferzeit 1–4 Werktage
15
16
17
Nicht in unserem Sortiment
Teilenr. 995439
Einzelteile Hydraulikblock siehe Baugruppe 08b
18
Warmwasser-Vorlauf R3 140/150 VSC 126+196-C (Vaillant) | 179043
Teilenr. 179043
mit Pos. 06, 19, 20 und Isolierung
119,00 €
Lieferzeit 1–4 Werktage
19
19a
VAILLANT Flachstecker VC 126/196/246/2-C mit Vaillant-Nr. | 0010048108
Teilenr. 0010048108
10,25 €
Lieferzeit 1–4 Werktage
20
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
21
VAILLANT O-Ring 10 Stück für eloBLOCK VE6-28/R2 | 193537
Teilenr. 193537
30,90 €
Lieferzeit 1–4 Werktage
22
Nicht in unserem Sortiment
Teilenr. 193501
mit Pos. 20, 21, 24
23
Entleerungsventil VSC 126+196/2-C 140/150 (Vaillant) | 179072
Teilenr. 179072
mit Pos. 20
36,10 €
Lieferzeit 1–4 Werktage
24
25
Nicht in unserem Sortiment
Teilenr. 193500
mit Pos. 06, 21, 24
26
Vaillant Sieb VC 104/4-7 A - Original Vaillant-Nr. | 179030
Teilenr. 179030
mit Pos. 21, 24
20,60 €
Lieferzeit 1–4 Werktage
27
VAILLANT Schelle Set 2 St VWF 58 88 118 4 | 0020052092
Teilenr. 0020052092
16,45 €
Lieferzeit 1–4 Werktage
28
Vaillant Heizungsvorlauf Rohr VSC 246-C 210 | 179088
Teilenr. 179088
mit Pos. 06, 21, 24
Derzeit nicht lieferbar
29
PWT-Vorlauf 246-C 210 (Vaillant) | 179086
Teilenr. 179086
mit Pos. 06, 19, 19a, 21, 24, 27
82,70 €
Lieferzeit 10–40 Werktage
30
Vaillant Heizungsrücklauf Krümmer VSC 246-C 210 | 179090
Teilenr. 179090
mit Pos. 06, 21, 24
Derzeit nicht lieferbar
31
Nicht in unserem Sortiment
Teilenr. 179087
mit Pos. 06, 21, 24
32
VUV-Heizungspumpe 150 VSC 194-C (Vaillant) | 179094
Teilenr. 179094
mit Pos. 06, 21, 24
48,50 €
Lieferzeit 1–4 Werktage
33
Vaillant Heizungspumpe VSC 246-C 210 | 179051
Teilenr. 179051
mit Pos. 06, 34, zukünftiger Auslauf wegen EU Verordnung
Derzeit nicht lieferbar
33
Vaillant VSC 126+196-C Hocheffizienz Pumpe R3 | 0010032794
Teilenr. 0010032794
mit Pos. 06, 34, Kabel bei Umrüstung mitbestellen
413,00 €
Lieferzeit 1–4 Werktage
33
Vaillant VSC 126+196-C 140/150 R3 Kabel | 0010032771
Teilenr. 0010032771
notwendig bei Umrüstung
28,90 €
Lieferzeit 1–4 Werktage
34
35
Vaillant Schnellentlüfter VAS 106/3 - für einfache Entlüftung | 061707
Teilenr. 061707
mit Pos. 34
36,10 €
Lieferzeit 1–4 Werktage
36
Vaillant Rohr Rücklauf VSC 246-C 210 | 179085
Teilenr. 179085
Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
37
Vaillant Ausdehnungsgefäß VIH QW 190/1 E 15L | 179048
Teilenr. 179048
mit Pos. 20
216,50 €
Lieferzeit 1–4 Werktage
38
Vaillant T-Stück VSC 126+196/2-C 140/150 | 179049
Teilenr. 179049
mit Pos. 20, 39
48,50 €
Lieferzeit 1–4 Werktage
39
Entlüftungsventil R 1/2 VSC 126+196/2-C 140/150 (Vaillant) | 179068
Teilenr. 179068
18,37 €
Lieferzeit 1–3 Werktage
40
VAILLANT ADG VSC 126+196/2-C flexibel Schlauch | 179083
Teilenr. 179083
mit Pos. 20, 21
48,50 €
Lieferzeit 1–4 Werktage
41
42
WW-Ausgang Rohr VSC 126+196/2-C 140/150 (Vaillant) | 083997
Teilenr. 083997
mit Pos. 06
77,50 €
Lieferzeit 1–4 Werktage
43
Rohr Kaltwasserzul Speicher VSC 126/196 140/150 Vaillant | 083537
Teilenr. 083537
mit Pos. 06
87,90 €
Lieferzeit 1–4 Werktage
44
Vaillant Zirkulation VSC 126+196/2-C 140/150 | 111924
Teilenr. 111924
mit Pos. 06
93,00 €
Lieferzeit 1–4 Werktage
45
Gasrohr VSC 140/150 R1 u.w. (Vaillant VSC 126+196-C) | 123481
Teilenr. 123481
mit Pos. 06, 20
154,00 €
Lieferzeit 10–40 Werktage
46
VAILLANT Drucksensor VAS 106/3 - Original Vaillant-Nr. | 712087
Teilenr. 712087
mit Pos. 47
53,70 €
Lieferzeit 1–4 Werktage
47
VAILLANT O-Ring x10 für VWF 157197/4 u.w. Modelle | 981154
Teilenr. 981154
19,55 €
Lieferzeit 1–4 Werktage
48
49
Vaillant Drucksensor Kabel VSC 126/196 | 0020017100
Teilenr. 0020017100
Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
