Vaillant VSC 246-C 210 R3 – Ersatzteile | 302606
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.
Brenner
Wärmetauscher
Warmwasserspeicher
Verkleidung
Unterdruckkammer
Verkleidung (Designblenden)
Hydraulik

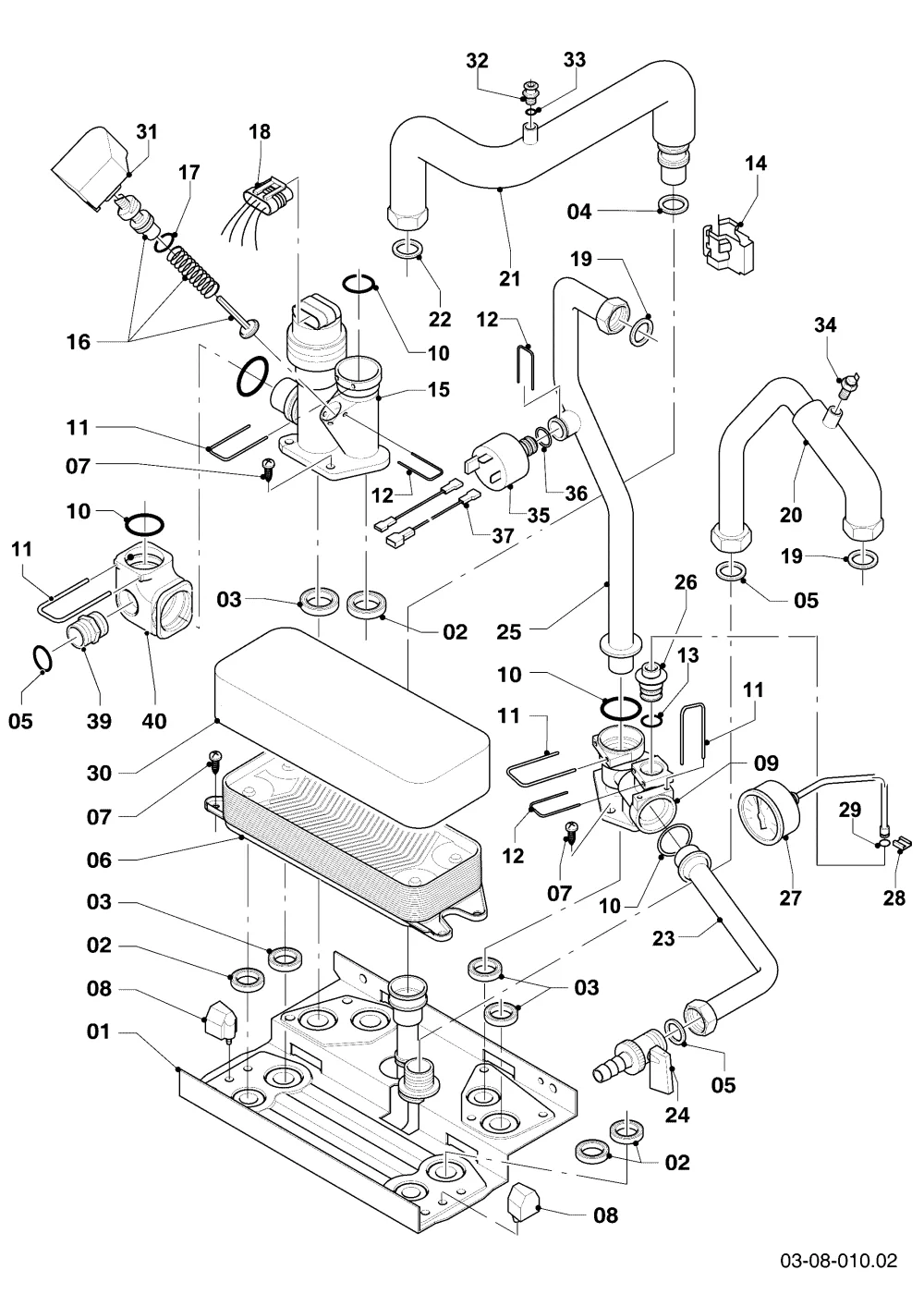

Hydraulikblock
SchaltkastenHydraulikblock
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Vaillant Kabelbinder 2,5x98mm VKC 11-23/1 | 288412
Teilenr. 288412
zur Sicherung von Rohr-Halteklammern (nicht dargestellt)
Derzeit nicht lieferbar
01
Hydroplatte VCI 196+246/3-5 R3,5 (Vaillant) | 178965
Teilenr. 178965
mit Pos. 02-05, 07, 08, 10, 14, 19
154,00 €
Lieferzeit 1–4 Werktage
02
Dichtung Typ-C für VIH RL 300-500 (Vaillant) | 178969
Teilenr. 178969
30,90 €
Lieferzeit 1–4 Werktage
03
04
05
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
06
20 Platten Wärmetauscher BW VCW 196/3-5 A (Vaillant) | 178973
Teilenr. 178973
mit Pos. 02, 07
211,00 €
Lieferzeit 1–4 Werktage
07
Vaillant Schraube M5x18 mm x10 für VC 104/4-7 A u.w. | 178967
Teilenr. 178967
16,45 €
Lieferzeit 1–4 Werktage
08
09
VAILLANT Anschluss Vorlauf Messing VC 104/4-7 | 179031
Teilenr. 179031
mit Pos. 03, 07, 10-13
70,30 €
Lieferzeit 1–4 Werktage
10
VAILLANT O-Ring 10 Stück für eloBLOCK VE6-28/R2 | 193537
Teilenr. 193537
30,90 €
Lieferzeit 1–4 Werktage
11
12
13
VAILLANT O-Ring 10 Stück Anschlussset 0020170491 | 178993
Teilenr. 178993
16,45 €
Lieferzeit 1–4 Werktage
14
15
Vaillant Vorrangumschaltventil, Messing VC 104/4-7 u.w. Vaillant-Nr. 0020132683, 0020132683
Teilenr. 0020132683
ACHTUNG! Vorrangumschaltventil ohne Adapterkabel 0020270733 (siehe unten), wenn notwendig, bitte 0020270733 separat mitbestellen!, mit Pos. 02, 03, 07, 10, 11, 12, 16, 17
185,50 €
Lieferzeit 1–4 Werktage
15
Vaillant Vorrangumschaltventil MS mit Adapter VC 104/4-7 | 0020132682
Teilenr. 0020132682
ersetzt durch Nr. 0020132683 zusammen mit Nr. 0020270733, Ersatzteil 0020132682 kann aufgebraucht werden, mit Pos. 02, 03, 07, 10, 11, 12, 16, 17
226,50 €
Lieferzeit 1–4 Werktage
15
Kabel Adapter für SAIA VUV-Motor VC 126-306/3-5 R3,5 Vaillant | 0020270733
Teilenr. 0020270733
nicht dargestellt
25,80 €
Lieferzeit 1–4 Werktage
16
VAILLANT Bypass VC 104/4-7 A - Vaillant-Nr. | 178980
Teilenr. 178980
mit Pos. 17
44,40 €
Lieferzeit 1–4 Werktage
17
18
VAILLANT VSC 246-C Kabelbaum Vaillant-Nr. | 179045
Teilenr. 179045
103,40 €
Lieferzeit 10–40 Werktage
19
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
20
Warmwasser-Vorlauf R3 140/150 VSC 126+196-C (Vaillant) | 179043
Teilenr. 179043
mit Pos. 05, 19, 34
119,00 €
Lieferzeit 1–4 Werktage
21
Vaillant Rohr mit Isolierung VSC 126+196-C 140/150 R3 | 179091
Teilenr. 179091
mit Pos. 04, 14, 22, 32
144,00 €
Lieferzeit 1–4 Werktage
22
Rechteckdichtring x10 Anschlussset versoTHERM 0010023866 (Vaillant) | 981254
Teilenr. 981254
36,10 €
Lieferzeit 1–4 Werktage
23
Nicht in unserem Sortiment
Teilenr. 193501
mit Pos. 05, 10, 11
24
Entleerungsventil VSC 126+196/2-C 140/150 (Vaillant) | 179072
Teilenr. 179072
mit Pos. 05
36,10 €
Lieferzeit 1–4 Werktage
25
Nicht in unserem Sortiment
Teilenr. 193500
mit Pos. 10, 11, 19
26
Vaillant Verbindungsstück VSC 126/196-C R3 | 179059
Teilenr. 179059
mit Pos. 12, 13
Derzeit nicht lieferbar
27
VAILLANT VSC 126+196-C Manometer Schaltkasten R1 | 101279
Teilenr. 101279
32,00 €
Lieferzeit 1–4 Werktage
28
Halter VC 104/3-E Vaillant-Nr. für Heizungstechnik | 0020107709
Teilenr. 0020107709
10,25 €
Lieferzeit 1–4 Werktage
29
30
VAILLANT SWT VSC 126+196-C Isolierung 140/150 R3 | 179052
Teilenr. 179052
25,80 €
Lieferzeit 1–4 Werktage
31
VAILLANT Schutzkappe VSC 126+196/2-C 140/150 Vaillant-Nr. | 179044
Teilenr. 179044
15,40 €
Lieferzeit 10–40 Werktage
32
VAILLANT Entlüftungsschraube VIH RL 300-500 R1 | 140015
Teilenr. 140015
12,30 €
Lieferzeit 1–4 Werktage
33
Vaillant O-Ring Decoupling Modul 3-8 kW 10-15 kW (x10) | 981166
Teilenr. 981166
11,30 €
Lieferzeit 1–4 Werktage
34
35
VAILLANT Drucksensor VAS 106/3 - Original Vaillant-Nr. | 712087
Teilenr. 712087
mit Pos. 36
53,70 €
Lieferzeit 1–4 Werktage
36
VAILLANT O-Ring x10 für VWF 157197/4 u.w. Modelle | 981154
Teilenr. 981154
19,55 €
Lieferzeit 1–4 Werktage
37
Vaillant Drucksensor Kabel VSC 126/196 | 0020017100
Teilenr. 0020017100
Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
39
VAILLANT Doppelnippel VSC 126+196/2-C 140/150 - Vaillant-Nr. | 0020018757
Teilenr. 0020018757
mit Pos. 05
27,80 €
Lieferzeit 1–4 Werktage
40
Anschlussstück VSC 126+196/2-C 140/150 (Vaillant) | 0020018754
Teilenr. 0020018754
mit Pos. 10, 11
54,80 €
Lieferzeit 1–4 Werktage
