Name: Grundfos 98626471
Brand: Grundfos
SKU: 98626471
Price: 7199.00 EUR
Availability: InStock

Hersteller	Grundfos
Artikelnummer	98626471
Model	SL1.80.80.75.A.EX.4.51D.C
Nennförderstrom	34.6 l/s
Nennförderhöhe	14.88 m
Leistungsaufnahme P1	8.4 kW
Laufradtyp	S-TUBE
Baugröße	D
Medientemperaturbereich	0 .. 40 °C
Rated power - P2	7.5 kW
Bemessungsspannung	3 x 380-415 V
Nennstrom	14.4 A
Cos phi - Leistungsfaktor	0.83
Netzstecker	Ohne Stecker

Tauchmotorpumpen SL1

Geeignet für:

Abwasser in Gewerbeimmobilien
Industrielle Abwasserbehandlung
Abwassertransport in kommunalen Klärwerken
Hochwasserschutz
Kommunale Abwasseraufbereitung

Abwasserpumpen (1,1 bis 11 kW) mit S-tube-Laufrad. Je nach Baugröße beträgt der freie Durchgang 50 bis 100 mm.

Hohe Zuverlässigkeit ohne Abstriche beim freien Durchgang oder Wirkungsgrad

Die Tauchmotor-Abwasserpumpen SL1 mit 1,1 bis 11 kW mit Grundfos S-tube®-Laufrad, das einen freien Duchgang von bis zu 125 mm bietet, sind die ideale Lösung für große Abwassermengen. Die SL1 von Grundfos ist in der Branche als besonders zuverlässig bekannt. Sie ermöglicht zudem einen äußerst effizienten Betrieb bei gleichzeitig minimalem Wartungsaufwand. Ausgelegt auf eine lange Lebensdauer, eine einfache Installation und einen störungsfreien Betrieb ist die SL1 mit vielen innovativen Grundfos Funktionen ausgestattet, die die Pumpe schützen und für eine optimale Förderleistung in industriellen und kommunalen Abwasseranwendungen sorgen.

Grundfos Tauchmotorpumpe in schwarzer Ausführung, mit einem robusten Gehäuse und einer Anschlussmöglichkeit für Rohrleitungen an der Vorderseite.

Verzopfen vermeiden und Kosten senken

Die Abwasserpumpen SL1 von Grundfos haben ein S-tube®-Laufrad, mit dem die Ausfallsicherheit durch eine geringere Verzopfungsneigung erhöht wird.

Zerteilte Ansicht einer Tauchmotorpumpe von Grundfos, die innere Komponenten wie Rotor und Stator zeigt. Das Design ermöglicht effiziente Wasserförderung.

Die SL1-Pumpen sind mit einem Motor der Wirkungsgradklasse IE3 ausgerüstet, der für eine höhere Effizienz und eine längere Lebensdauer der Pumpe sorgt.

Tauchmotorpumpe von Grundfos mit Anschlussflansch, in grauer Farbe, zur Anwendung in Wasserpumpensystemen.

Auch die Primär- und Sekundärdichtung sind auf eine lange Lebensdauer ausgelegt. Dank der Patronenbauweise ist zudem ein einfacher Austausch vor Ort ohne Spezialwerkzeug möglich.

Schnittansicht einer Grundfos Tauchmotorpumpe mit metallischem Gehäuse, sichtbar sind internes Pumpenlayout und verschiedene Komponenten wie Motor und Filter.

Die einzigartige feuchtigkeitsgeschützte Steckerkonstruktion von Grundfos verhindert das Eindringen von Feuchtigkeit in den Motor.

Nicht selbsansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist für die Nassaufstellung im Aussetzbetrieb oder Dauerbetrieb bestimmt. Mit S-tube®-Laufrad mit einem freien Kugeldurchgang von 80 mm. Für Abwasser mit einem Trockensubstanzgehalt von bis zu 3 %. Mit servicefreundlichem Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik. Kein Sonderwerkzeug erforderlich.


Produktbezeichnung	SL1.80.80.75.A.EX.4.51D.C
Fördermedium
Medientemperaturbereich	0 .. 40 °C
Medientemperatur während des Betriebs	20 °C
Dichte	998.2 kg/m³
Installation
Umgebungstemperatur	0 .. 40 °C
Max. Betriebsdruck	6 bar
Anschlusstyp Eintritt	DIN
Anschlusstyp Austritt	DIN
Größe des Sauganschlusses	DN 100
Größe des Druckanschlusses	DN 80
Nenndruckstufe	PN 10
Maximum installation depth	7 m
Trocken- / Naßaufstellung	SUBMERGED
Auto coupling	96090993
Baugröße	D
Technische Daten
Nennförderstrom	34.6 l/s
Maximaler Förderstrom	55 l/s
Nennförderhöhe	14.88 m
H max	23.6 m
Laufradtyp	S-TUBE
Maximale Partikelgröße	80 mm
Gleitringdichtung	SIC/SIC
Zulassungen	CE EN12050-1, ATEX
Cooling jacket (Yes/No)	N
Werkstoffe
Pumpengehäuse	Grauguss
Pumpenmantel	EN 5.1301 EN-GJL-250
Laufradwerkstoff	Grauguss
Laufrad	EN 5.1301 EN-GJL-250
Motor	EN-GJL-250

Art der Steuerung
Schaltschrank	N
Feuchtigkeitssensor	Y
Wasser-im-Öl-Sensor	Y
Elektrische Daten
Leistungsaufnahme P1	8.4 kW
Rated power - P2	7.5 kW
Netzfrequenz	50 Hz
Bemessungsspannung	3 x 380-415 V
Spannungstoleranz	+10/-10 %
Max Starts pro Stunde	20
Nennstrom	14.4 A
Anlaufstrom	111 A
Cos phi - Leistungsfaktor	0.83
Cos phi bei 3/4 Last	0.78
Cos phi bei 1/2 Last	0.68
Bemessungsdrehzahl	1462 1/min
Motorwirkungsgrad bei Vollast	90.5 %
Motorwirkungsgrad bei 3/4-Last	91.1 %
Motorwirkungsgrad bei halber Last	90.7 %
Motorpole	4
Einschaltart	SD
Schutzart (gemäß IEC 34-5)	IP68
Isolationsklasse (IEC 85)	H
Explosionsgeschützt	Ja
Motorschutz	Pt1000
Power cable type	LYNIFLEX
Length of power cable	10 m
Netzstecker	Ohne Stecker
Sonstiges
Nettogewicht	200 kg
Bruttogewicht	220 kg

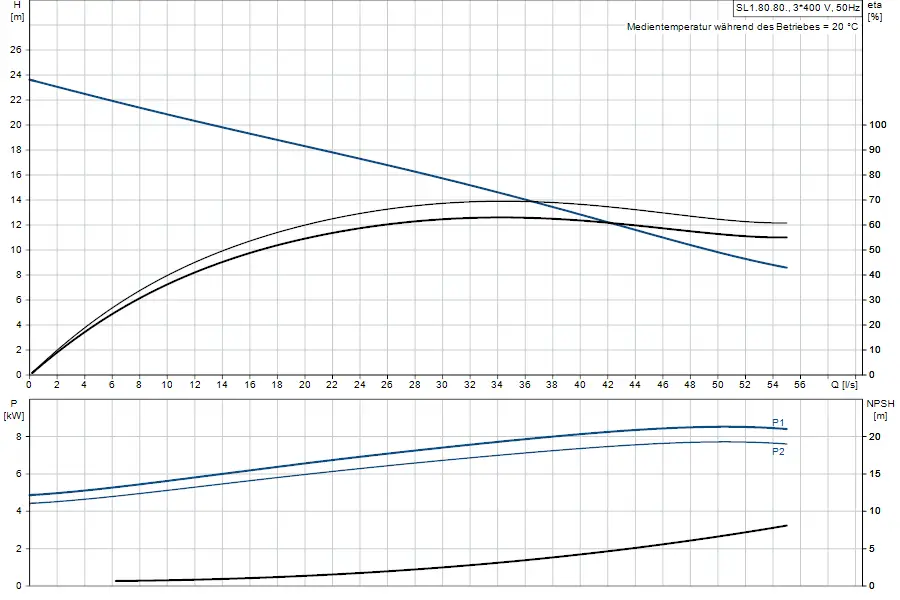

Kenlinien. Leistung

Diagramm mit hydraulischen Kennlinien einer Tauchmotorpumpe von Grundfos, einschließlich Förderhöhe, Leistung und NPSH über den Durchfluss.

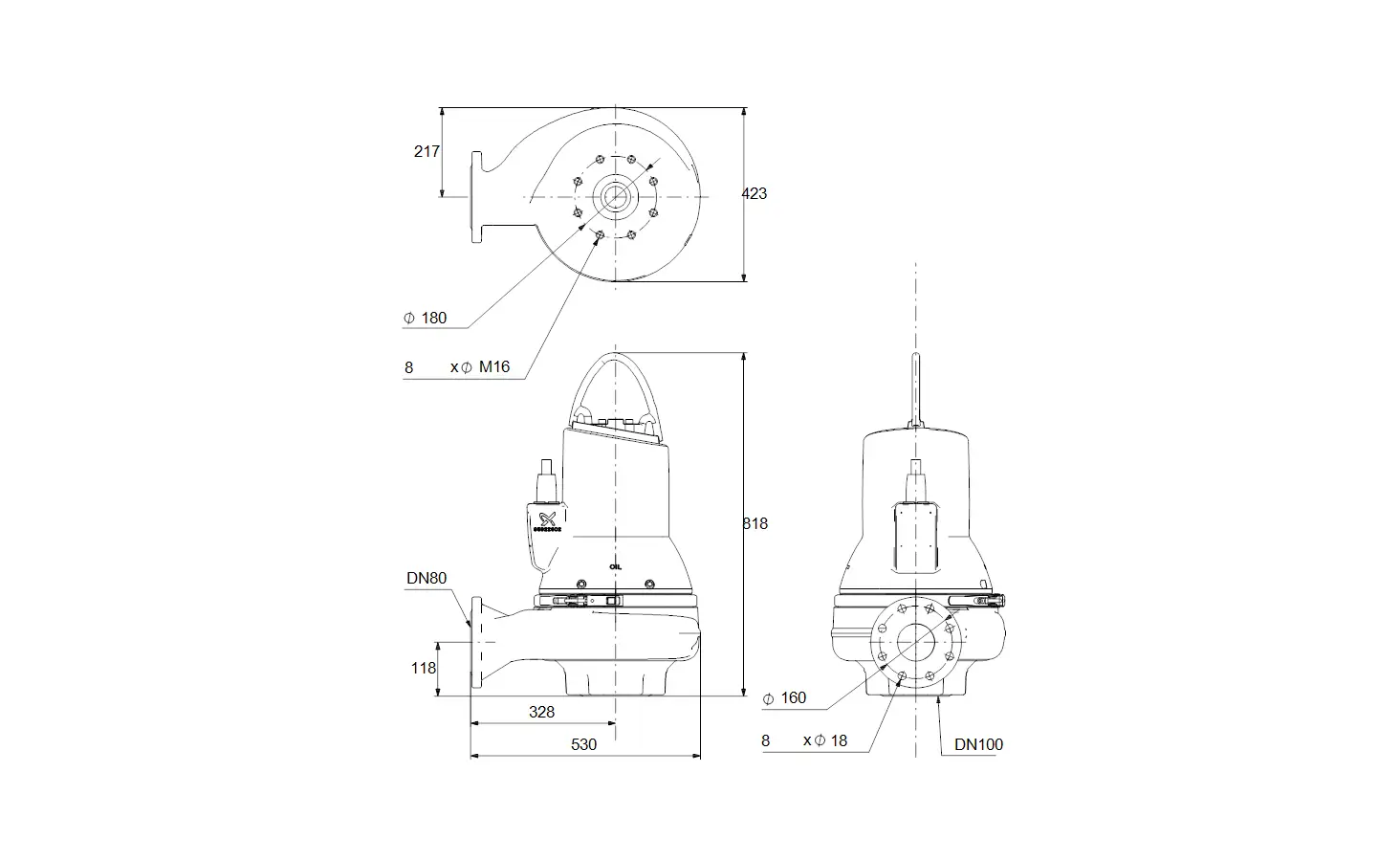

Masszeichnung

Technische Zeichnung einer Tauchmotorpumpe von Grundfos mit Profilansichten und Maßangaben. Enthält Details zur Befestigung und Durchflussanschlüssen.

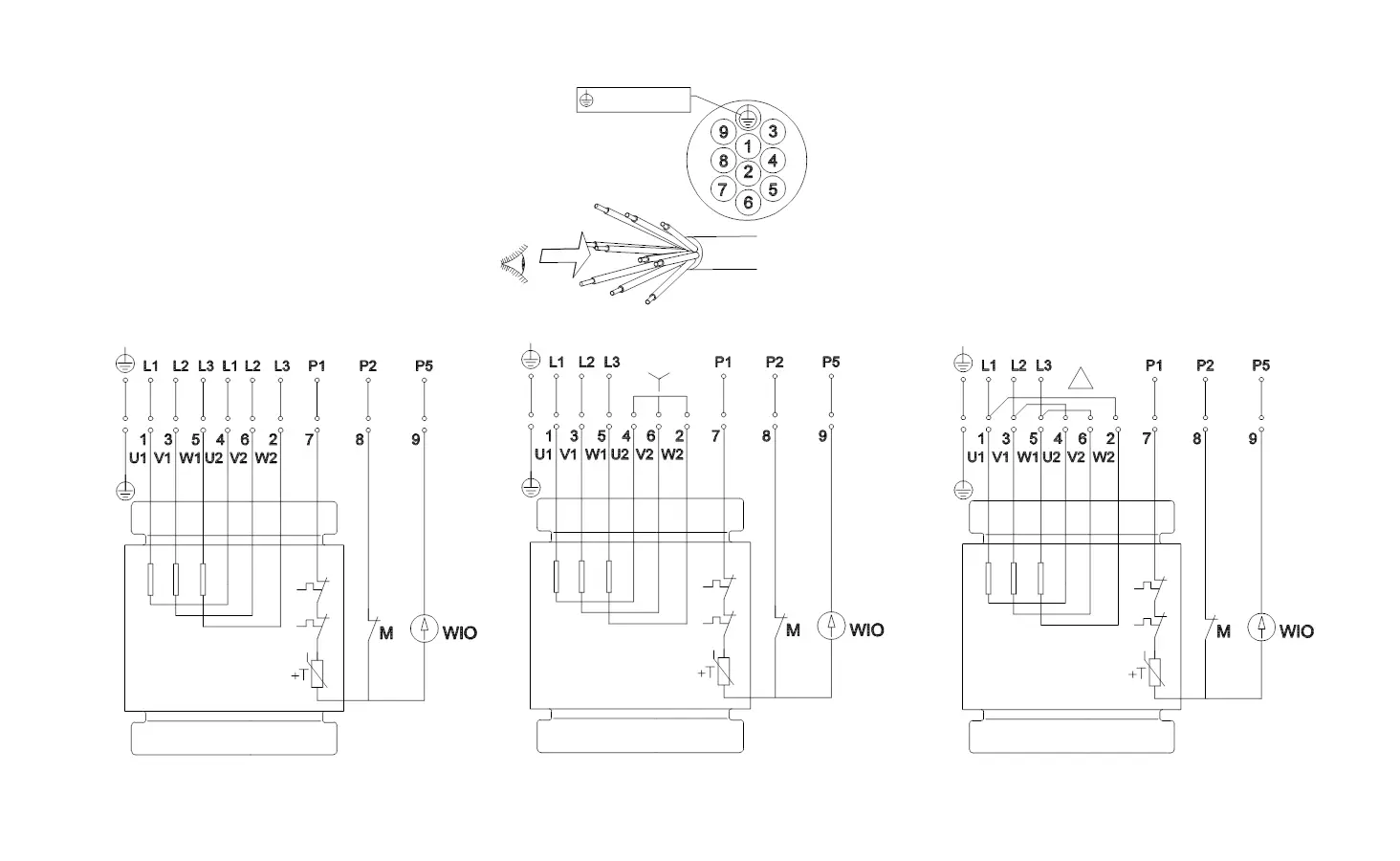

Schaltbild

Schaltplan für eine Tauchmotorpumpe von Grundfos, dargestellt in drei Varianten, mit Anschlusspunkten, Motor und Steuerungselementen.

Grundfos Tauchmotorpumpe SL1.80.80.75.A.EX.4.51D.C, 8,4 kW 55 l/s 98626471
