OVENTROP Anschluss- und Verrohrungsset für Durchlauferhitzermodul, 1344561

Anschluss- und Verrohrungsset zur Befestigung und Verrohrung des Durchlauferhitzermoduls und des Heizkreisverteilers in Verbindung mit der Wohnungsstation Regudis W-HTE im Unterputzschrank, Artikelnummer 1344599, oder im Aufputzschrank, Artikelnummer 1344699.

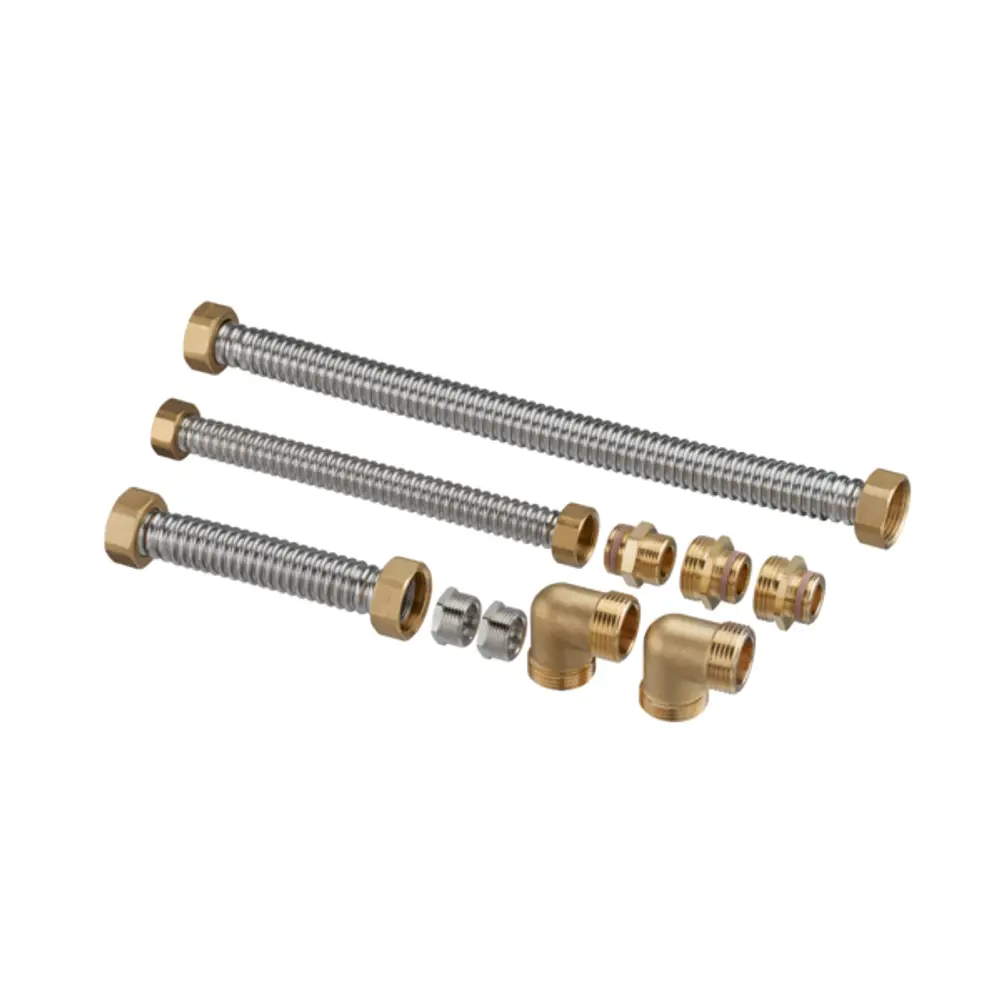

Das Anschluss- und Verrohrungsset besteht aus folgenden Komponenten:

3 Metallwellschläuche zur Verbindung des Heizkreisverteilers und des Warmwasserausgangs des Durchlauferhitzermoduls mit der Wohnungsstation Regudis W-HTE
3 selbstdichtende Doppelnippel als Übergang des Warmwasserausgangs und der Heizungsausgänge an der Wohnungsstation Regudis W-HTE
2 Reduziernippel für G 1/2 Anschlüsse am Durchlauferhitzermodul
2 Winkel zum Anschluss am Heizkreisverteiler
Dichtungen

Bei der Integration des Durchlauferhitzermoduls mit dem Anschluss- und Verrohrungsset in die oben genannten Einbauschränke ist zu beachten, dass die maximale Anzahl der Heizkreise auf 8 beschränkt ist. Im Heizkreis sind ein Differenzdruck bis 150 mbar und ein Volumenstrom bis 600 l/h möglich. Die Vorlauftemperaturen müssen auf die Flächenheizung abgestimmt sein. Die kompakte Bauform mit 110 mm Einbautiefe in Verbindung mit der Wohnungsstation Regudis W-HTE bleibt dabei bestehen.
