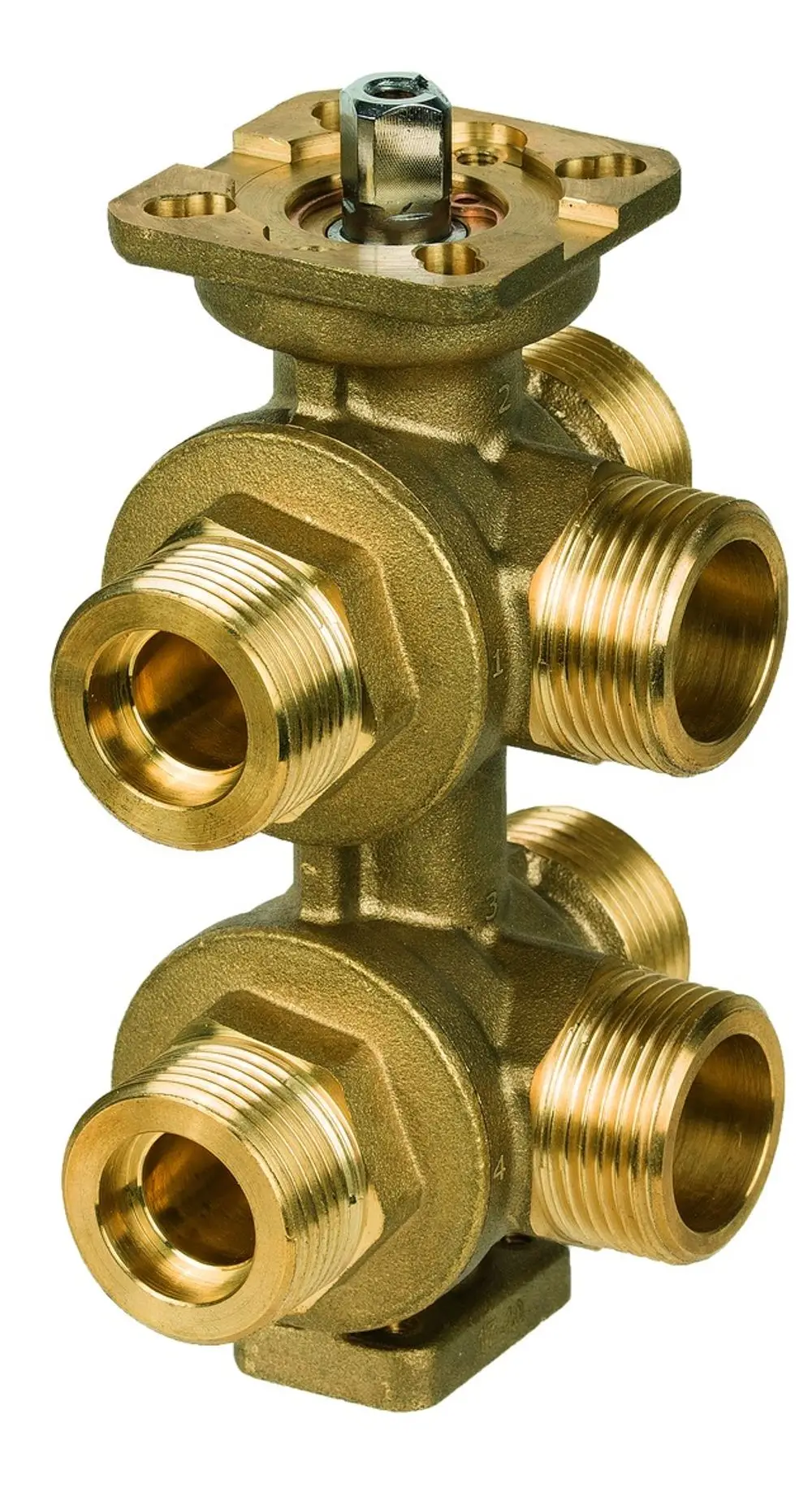

Resideo 6-Wege-Ventil VBG26 Messing, DN 15, Außengewinde, Kvs 1,25, VBG26-15

Resideo 6-Wege-Ventil VBG26

VBG26-Kugelhähne werden als Umschaltventile zum Anschluss eines Doppelrohr-Wärmetauschers (Gebläsekonvektor oder Heiz-/Kühldecke) an ein 4-Rohr-System eingesetzt.

Die zeitgleiche Drehung der beiden Kugeln, die mechanisch mit einer Spindel verbunden sind, öffnet Versorgungs- und Rücklaufwege auf einer Seite (z.B. Kühlen) und schließt gleichzeitig die andere Seite (z.B. Heizen). Dadurch wird ein Vermischen zwischen Heiz- und Kühlkreis verhindert und mögliche Energieverluste reduziert. VBG26-Ventile werden mit Blenden zur Durchflussmengenbegrenzung ausgeliefert. Dies verleiht Flexibilität bei der Einstellung der Durchflussmenge durch die Auswahl einer passenden Begrenzungsscheibe. Der jeweilige Kv-Wert der Blende sollte während der Installation auf dem Typenschild des Ventils vermerkt werden.

VBG26-Ventile sind so ausgelegt, dass sie durch Drehantriebe der Serie MR6 angesteuert werden. Der Auf/Zu-Stellantrieb bietet eine einfache Umschaltfunktion. Mit dem stetig regelbaren Stellantrieb lässt sich das Ventil auf Mittelstellung bringen, um sowohl den Heiz- als auch den Kühlkreislauf zu schließen. Weiterhin ist durch eine Positionsrückmeldung eine Fernüberwachung des Systems möglich. Für einen energieeffizienten Betrieb werden die 6-Wege-Ventile idealerweise zusammen mit den für den dynamischen Abgleich verwendeten druckunabhängigen Regelventilen Kombi-QM ausgelegt.

Technische Daten:
