Fernwärmekompaktstation DSP1 Mini APP3 FBH TWE

Ausführung
Kompaktstation für Einfamilienhäuser.
Fußbodenheizung direkte Fahrweise gemischt mit Einspritzschaltung, TWW-Bereitung primärseitig im Durchflussprinzip mit AVTB Regler.
Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussges-teuerten Ventil AVTB-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt.

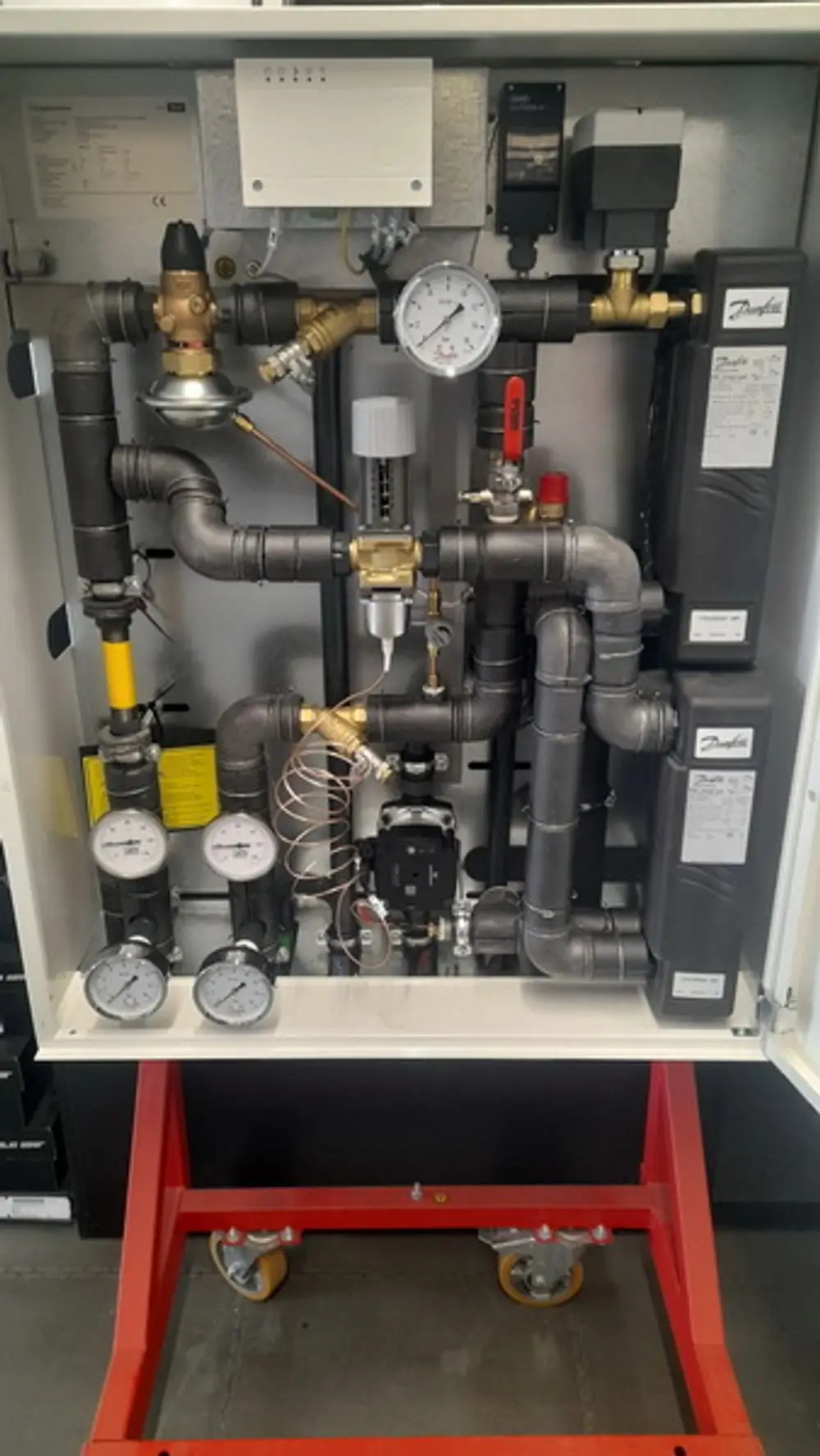

Die Station ist in einem Metallgehäuse mit Fronttür montiert.
Der Primärteil ist mit PU-Weichschaum 50% gemäß ENEV 2013 gedämmt.
Anbindung an Fernwärmenetz und Hausanlage von links und unten.
Primärseite
2 Absperrarmaturen mit Fühleraufnahme für Fühler des WMZ
1 Passstück für Wärmemengenzähler (RL, 3/4'' AG x 110mm)
1 Schmutzfänger im Primären Vorlauf
1 Differenzdruckregler mit Volumenstrombegrenzung
Typ: AVPB-F (KVS=1,6)
2 Manometer mit Automatikabsperrung NG80 16bar
1 Bypasskugelhahn
1 Entleerung
Heizkreis Fußbodenheizung (gemischt direkt gefahren)
2 Absperrarmaturen (3/4'')
1 Manometer mit Automatikabsperrung NG80 16bar
1 Motordurchgangsventil
Typ: VM2, DN15, KVS=0,63
1 Stellantrieb
Typ: AMV13, 230V, mit Notstellfunktion
1 Vorlauffühler PT1000
1 Sicherheitstemperaturbegrenzer Ty-Geprüft (STW)
1 Typ: JUMO STW AT20 20-80C Bypass mit Rückschlagklappe
2 Vorlauffühler PT1000
1 Pumpe
Typ: Grundfos UPM 3 Auto L 15-70 230V, 130mm
1 Schmutzfänger im Rücklauf

Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler
Typ: ECL Comfort 120

Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.

Warmwasserbereitung Primärseite
1 Temperaturregler Typ: AVTB (KVS=1,9)
Warmwasserbereitung Wärmeübertrager
1 MicroPlateTM Dichtungsloser Kompakt-Plattenwärmeübertrager
Aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich
Wärmedämmung (FCKW-frei) CE-geprüft
Fabrikat: Danfoss, Typ: XB06H-1-30
Warmwasserbereitung Sekundärseite

Hinweis: Der Einbau einer Thermostatarmatur an
der Dusche wird generell empfohlen.

Technische Parameter
Primärseite:
Max. zulässige Vorlauftemperatur: 95 C
Max. zulässiger Betriebsdruck: 10 bar(g)
Anschlussdimension: DN 20/Rp 3/4''
Sekundärseite
Max. zulässige Vorlauftemperatur: 95 C
Max. zulässiger Betriebsdruck: 10 bar(g)
Anschlussdimension: DN 20/Rp 3/4''
Trinkwarmwasserbereitung
Max. zulässige Vorlauftemperatur: 95 C
Max. zulässiger Betriebsdruck: 10 bar(g)
Anschlussdimension: DN 20/Rp 3/4''
Max. Abmessungen (mm)
Breite/Höhe/Tiefe: 760/1000/335 mm
Gewicht (einschl. Verpackung): Max. 80 kg

Freigabenummer der Stadwerke Flensburg: FL-S DL50-R/FB-D-19/09
Werkstoffe
Rohre, Fittings, Ventile (Primärseite): P235GH, CuSn5ZnPb (Rg5),
Rotguss (Rg5),
Messing MS58 (vernickelt)
Rohre, Fittings, Ventile (Heizungsseite): P235GH, EN-GJL-150 (GG15)
Rohre, Fittings, Ventile (TWW-Seite): 1.4404, 1.4301, CW617N
Wärmeübertrager: 1.4404 mit Kupferlot
Wärmedämmung (Wärmeübertrager): PU-Schaum (l = 0,035 W/mK)
Wärmedämmung (Verrohrung Primärseite): PU-Schaum (l < 0,025 W/mK)

Leistungsdaten
FB-Heizung / Trinkwasser
Leistung: 10.0 kW / 37.0 kW
Auslegungstemperaturen: 35->25 C / 10->50 C
Volumenstrom: 0.86 m3/h / 0.80 m3/h
Restförderhöhe: 65 kPa


Fabrikat: Danfoss
Typ: DSP1 Mini APP3 FBH TWE
Bestell-Nr.: 161L0694
