Foto:© Danfoss GmbH
Danfoss VSR m, Motorstellv, AFQM2 DN100 Kvs160, PN25, GGG-40,3, 0,5bar, FL, 003G5519
Lieferbar
Lieferzeit: 10-40 Werktage
zzgl. Versandkosten 69,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.09.2026!
Raleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
10.531,50 € - 34%
6.999,00 €
inkl. 19% MwSt
Produktdatenblatt
Frage zu diesem Artikel stellen
Überblick
Hersteller | Danfoss |
Artikelnummer | 003G5519 |

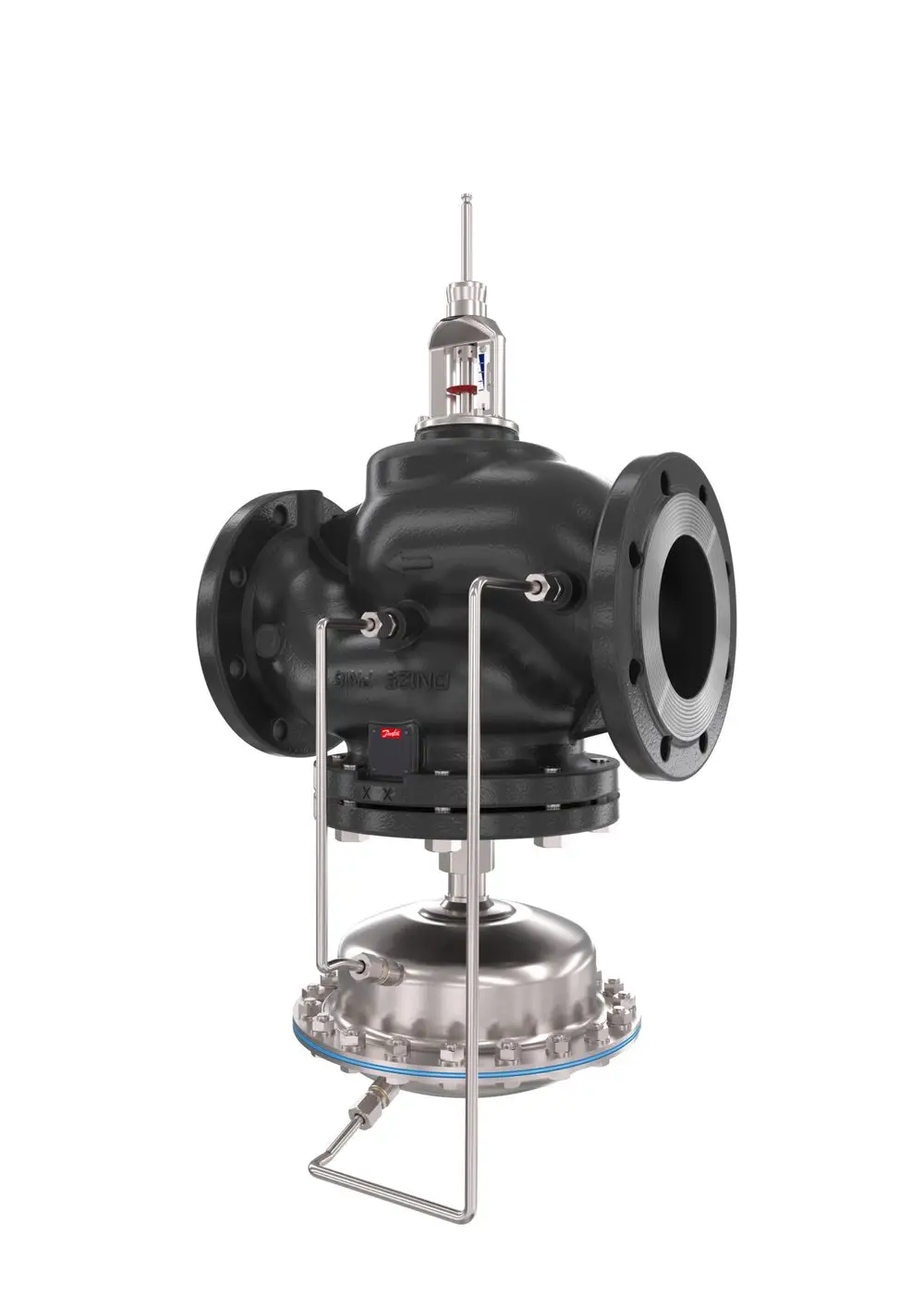

Danfoss VSR m, Motorstellv, AFQM2 DN100 Kvs160, PN25, GGG-40,3, 0,5bar, FL
Danfoss Volumenstromregler
mit Motorstellventil AFQM2
für elektrische Antriebe
AMV(E)65x AMV(E)55 AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend,
mit Hubbegrenzung zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT
(geteilt linear) (0-30%
linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse Gusseisen
mit Kugelgraphit EN-GJS-400-18-LT (GGG40.3)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb:
Gehäuse aus Edelstahl W.-Nr. 10345
Rollmembrane aus EPDM gewebeverstärkt
Membranfläche 160cm2
Einbauort: Vor- und Rücklauf
Nennweite DN: 100 kvs (m3/h): 160
Nenndruck PN: 25 dp max.(bar): 15
Volumenstrom
bei Wirkdruck 0,5bar: 19-95 m3/h
Temperaturbereich 2-150C
Wirkdruck: 0,5bar
Fabrikat: Danfoss
Typ: AFQM2 DN100/PN25
Bestell-Nr.: 003G5519
