Überblick
Hersteller | Danfoss |
Artikelnummer | 003G5516 |

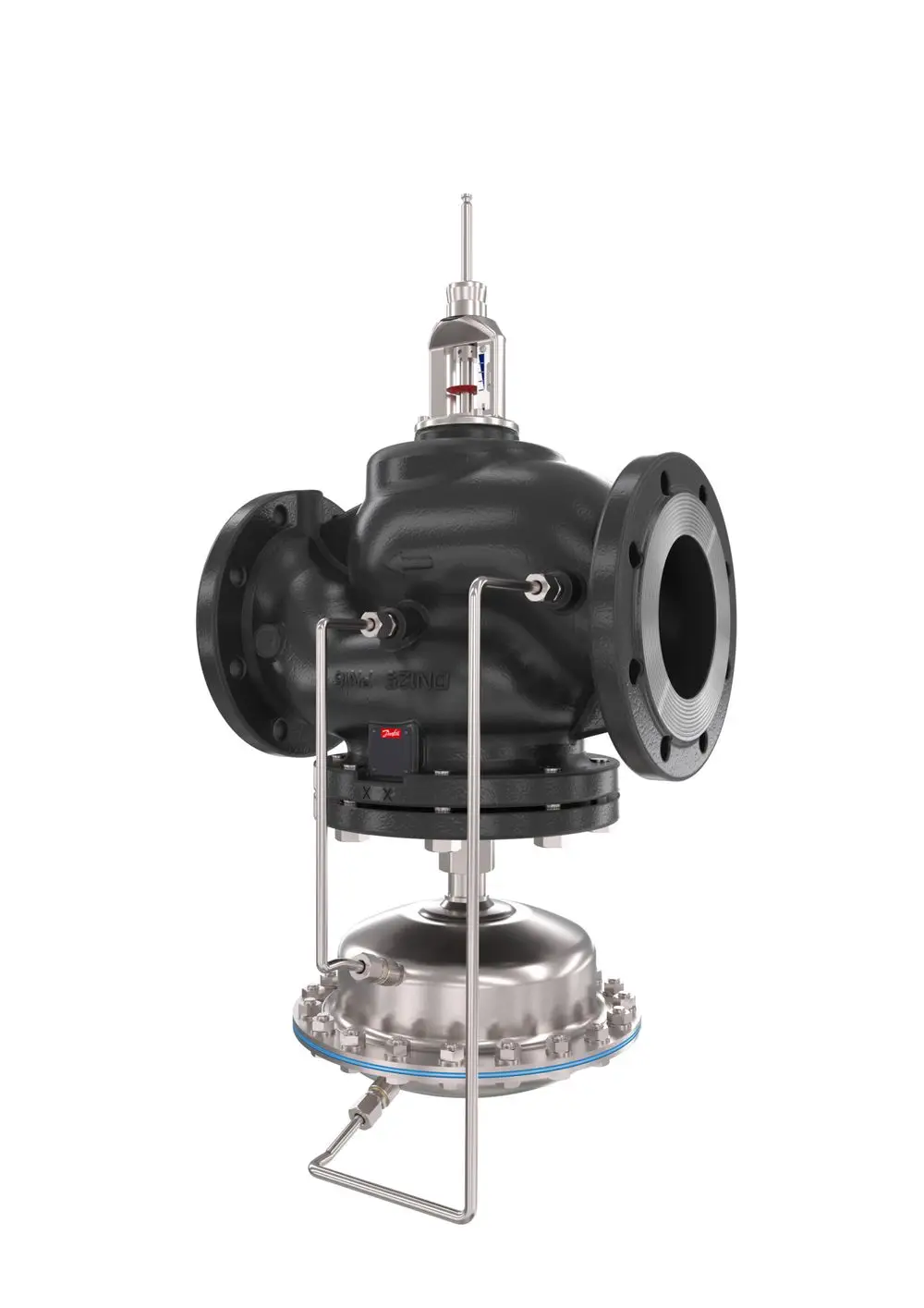

Danfoss VSR m, Motorstellv, AFQM2 DN80 Kvs100, PN25, GGG-40,3, 0,2bar, FL
Danfoss Volumenstromregler
mit Motorstellventil AFQM2
für elektrische Antriebe
AMV(E)65x AMV(E)55 AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend,
mit Hubbegrenzung zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT
(geteilt linear) (0-30%
linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse Gusseisen
mit Kugelgraphit EN-GJS-400-18-LT (GGG40.3)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb:
Gehäuse aus Edelstahl W.-Nr. 10345
Rollmembrane aus EPDM gewebeverstärkt
Membranfläche 160cm2
Einbauort: Vor- und Rücklauf
Nennweite DN: 80 kvs (m3/h): 80
Nenndruck PN: 25 dp max.(bar): 20
Volumenstrom
bei Wirkdruck 0,2bar: 8,0-40 m3/h
Temperaturbereich 2-150C
Wirkdruck: 0,2bar
Fabrikat: Danfoss
Typ: AFQM2 DN80/PN25
Bestell-Nr.: 003G5516
mit Motorstellventil AFQM2
für elektrische Antriebe
AMV(E)65x AMV(E)55 AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend,
mit Hubbegrenzung zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT
(geteilt linear) (0-30%
linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse Gusseisen
mit Kugelgraphit EN-GJS-400-18-LT (GGG40.3)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb:
Gehäuse aus Edelstahl W.-Nr. 10345
Rollmembrane aus EPDM gewebeverstärkt
Membranfläche 160cm2
Einbauort: Vor- und Rücklauf
Nennweite DN: 80 kvs (m3/h): 80
Nenndruck PN: 25 dp max.(bar): 20
Volumenstrom
bei Wirkdruck 0,2bar: 8,0-40 m3/h
Temperaturbereich 2-150C
Wirkdruck: 0,2bar
Fabrikat: Danfoss
Typ: AFQM2 DN80/PN25
Bestell-Nr.: 003G5516
