Name: Flamco F13064
Brand: Flamco
SKU: F13064
Price: 24.90 EUR
Availability: InStock

Vorgänger	F10348
Model	Simplex Schwarzrohradapter PLUS für Eurokonus
Anschluss C (EK)	G 3 ⁄ 4 " F
Anschluss D (für Rohr)	3 ⁄ 8 "
Abmessungen [mm] A	48,7
Abmessungen [mm] B (Ø)	27
Abmessungen [mm] E	31,1
Abmessungen [mm] F (Ø)	34
Abmessungen [mm] G (SW)	24

Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
Max. Betriebsdruck: 10 bar
Betriebsmedium: Heizungswasser nach VDI 2035, Trinkwasser* nach Trinkwasserverordnung, Wasser mit max. 50% Propylenglykol (* DVGW-Zertifikat als Klemmverbinder aus Messing für Rohre aus verzinktem Stahl gemäß DIN EN 10255 und DIN EN 10240 für den Bereich Kaltwasser, Registriernr. DW-8511CR0167)
Nominaldruckbereich: PN 16
Verwendbare Rohrtypen
EN 10255 M - mittelschwere Gewinderohre (medium)
EN 10255 H - schwere Gewinderohre (heavy)
Werkstoffe
Dichtung: EPDM (gem. DVGW für Trinkwasser zugelassen)
Mutter, Nippel, Haltering, Klemmring: Messing (gem. UBA-Empfehlung f. Trinkwasserhygienisch geeignete Werkstoffe)
Drahtring: Edelstahl (gem. UBA-Empfehlung f. Trinkwasserhygienisch geeignete Werkstoffe)

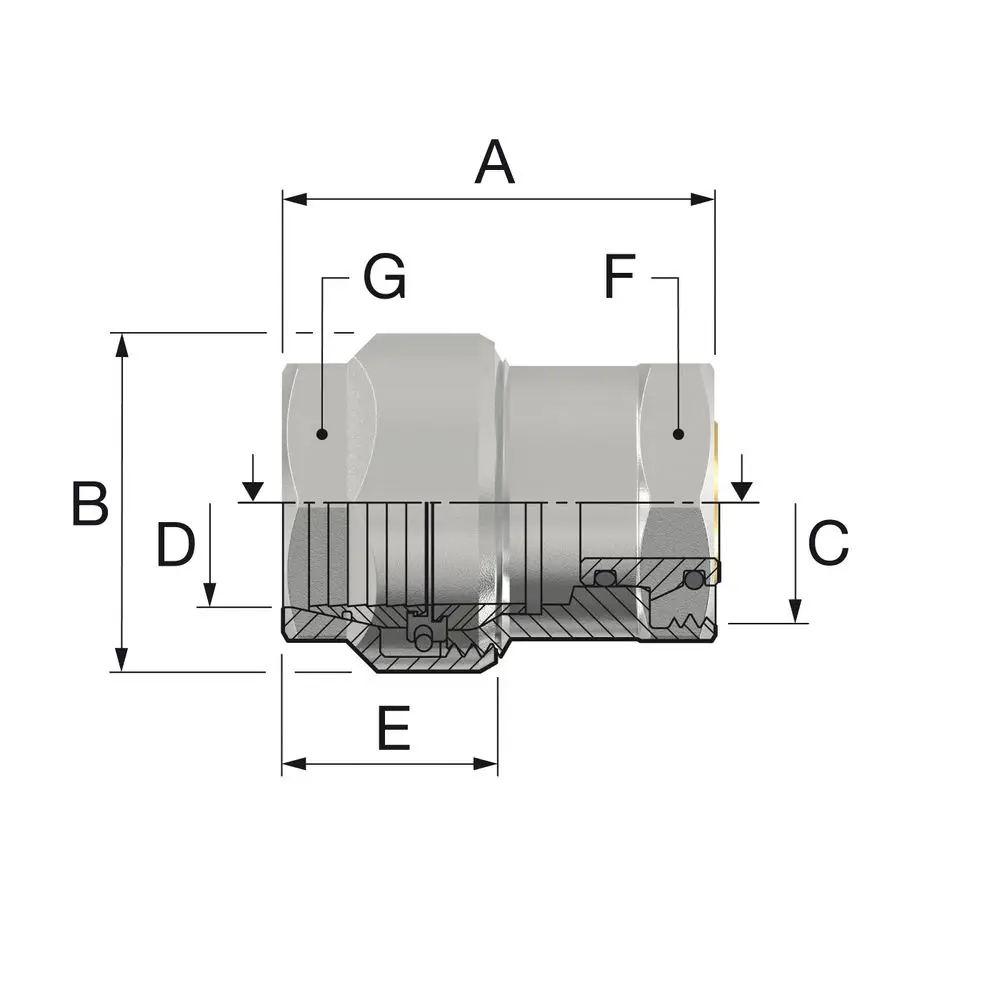

Schwarzrohradapter von Flamco, mit zwei Anschlussgewinden und einer durchgehenden Bauform. Schnittansicht zeigt interne Struktur und Dimensionen.

Schwarzrohradapter von Flamco, dargestellt mit einem Schlüssel, der auf ein Rohrelement ausgerichtet ist. Klare Darstellung eines Verbindungszubehörs für Rohre.

DVGW-Prüfsiegel auf einem Produktlogo. Grafische Darstellung mit orangefarbener und blauer Umrandung. Flamco ist als Hersteller erkennbar.

Beschreibung

Kraftschlüssige kompakte Klemmverschraubung für Stahlrohre nach DIN EN 10255, für den Einsatz in Warmwasser-Heizungsanlagen und Trinkwasseranlagen, für Eurokonus.

Hohe Belastbarkeit durch bewährte Klemmverschraubungs-Technologie
Montagefreundlich
In Nischen einsetzbar
Lösbares System
Wiederverwendbar
Unterputzverwendung

Typ	Anschluss		Abmessungen [mm]					Bestell- nummer
Typ	C (EK)	D (für Rohr)	A	B (Ø)	E	F (Ø)	G (SW)	Bestell- nummer
SRA - für 3/4 EK x 3/8	G 3⁄4" F	3⁄8"	27	31,1	34	24	10	F13064
SRA - für 3/4 EK x 1/2	G 3⁄4" F	1⁄2"	34	30,9	34	30	10	F13065

Etim Gruppe	Fittinge, Flansche und Kupplungen für Rohre
Etim Klasse	Fitting mit 2 Anschlüssen
Marke	FLAMCO
Produkttyp	Steel Pipe Adapters
Werkstoff des Anschlusses 1	Messing
Werkstoffgüte Anschluss 1	CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 1	vernickelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoff des Anschlusses 2	Messing
Werkstoffgüte Anschluss 2	CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 2	vernickelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Form	gerade
Ausführung	2-teilig
Reduzierend	Nein
Exzentrisch	Nein
Systemgebunden	Nein
Nenndurchmesser Anschluss 1	3/4 Zoll (20)
Anschluss 1	Eurokonus nach EN 16313
Konturcode Verbindung 1	sonstige
Nenndurchmesser Anschluss 2	3/8 Zoll (10)
Rohraußendurchmesser Anschluss 2	17.5 Millimeter
Anschluss 2	Klemmring
Konturcode Verbindung 2	sonstige
Hauptfarbe Fitting	sonstige
Norm Flansch	sonstige
Druckstufe Flansch	PN 10
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken	Ja

Länge	48.7 Millimeter
Schlüsselweite	30 Millimeter
Schlüsselweite Überwurfmutter	24 Millimeter
Mediumtemperatur (Dauerbetrieb)	0 - 110 °C
Max. Arbeitsdruck bei 20 °C	10 Bar
Max. Betriebsdruck bei max. Mediumtemperatur	10 Bar
Mit thermischer Isolierung	Nein
Ringsteifigkeitsklasse	sonstige
Mit Dichtungsmaterial	Ja
Verschlossen	Nein
Mit Verbindungsanzeige	Nein
Mit Entleerungsventil	Nein
Mit Entlüfter	Nein
FM-Prüfung	Nein
LPCB-Prüfung	Nein
Anzugsdrehmoment	30 - 30 Nm
ULC-Qualitätskennzeichen	Nein
UL-Prüfung	Nein
DIN-CERTCO-Zertifikat	Nein
VdS-geprüft	Nein
Mit TÜV-Zulassung	Nein
DVGW-Siegel für Gas	Nein
DVGW-Siegel für Wasser	Ja
Zertifiziert nach NF 545	Nein
KIWA-Prüfsiegel	Nein
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein
Typenzulassung nach BBR/EKS	Nein
