TA Stellantr. TA-Slider750 Plus,100-240V Fail-safe, stetig, 0(2)-10 VDC, 3-P, 2-P, 32222640319
Hersteller: IMI Hydronic Engineering
Artikel-Nr.: 32222640319
EAN: 5902276898839
Lieferbar
Lieferzeit: 10-30 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
1.223,00 €
inkl. 19% MwSt
Produktdatenblatt
Frage zu diesem Artikel stellen
Überblick
Hersteller | IMI Hydronic Engineering |
Artikelnummer | 32222640319 |

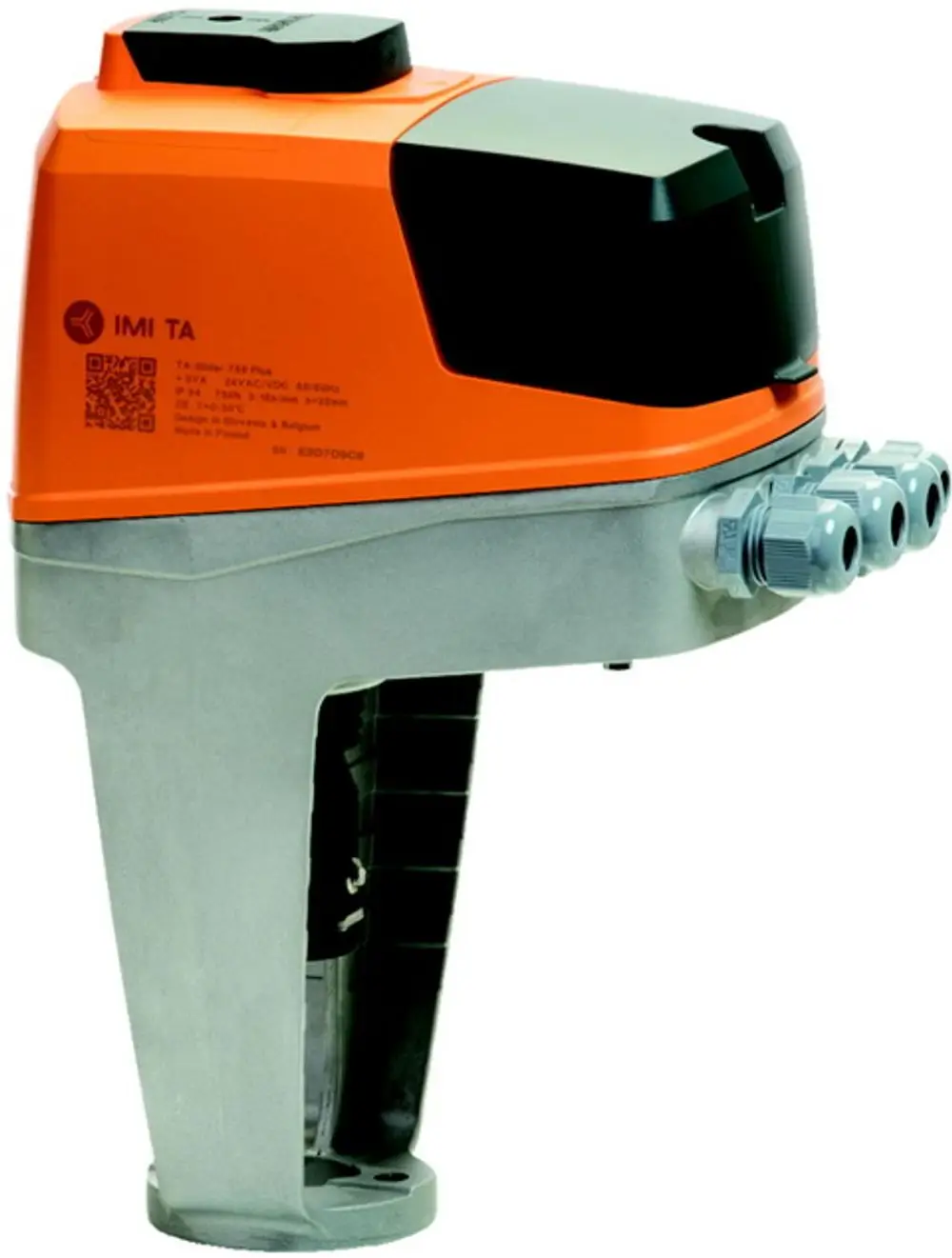

IMI TA Stellantrieb TA-Slider750 Plus,Fail-safe, 100-240V stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt
TA Elektromotorischer, dig. konfigurierbarer Push/Pull-
Stellantrieb mit Notstellfunktion. Mit Digitaleingang, Relais, mA-Ausgang. Für Ventile TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50, CV 206/306 GG DN15-50, DN65 (20mm Hub). Notstellfunktion: Einstellbare Position im Fehlerfall: Spindel ausgefahren, eingezogen oder frei konfigurierbare Zwischenposition. Per Smartphone können via Bluetooth u. TA-Dongle alle Einst. angepasst werden. In mehr als 200 Einstelloptionen können Ein- u. Ausgangssign., Digitaleing., Relais, Charakteristik u. weitere Param. konfiguriert werden. Diagnosemöglichk. d. Aufzeichnung der letzten 10 Fehler. Funktionen: Stetige Regelung, 3-Punkt, 2-Punkt, Handbetätigung, Auto. Hubanp., Anz. Betriebsart, Status u. Pos., VDC-Ausgangssignal, Einstellb. Hubbegrenzung, Ventilblockierschutz, Ventilblockage Erk., Sicherheitsstellung im Fehlerfall, Diagn.-/Protokollfunktion. 1 Digitaleing., max.100 Ohm, Kabel max.10m lang bzw. geschirmt. 2 Relais, max. 5A, 30 VDC/250 VAC b. ohmscher Last. 1 Ausgangssignal in mA. Schutzart IP54. Schutzkl. I. CE-zert. Spannungsvers.: 100-240VAC +/-10%. Frequenz 50/60Hz +/-3 Hz. Leistungsaufn.: Spitze: < 18,4 VA(VAC), < 9,1W(VDC). Betrieb: < 9 VA(VAC), < 4,8W(VDC). Standby: < 1,6 VA(VAC),< 0,7W(VDC). Eingangssign.: 0(2)-10VDC, Ri 47kOhm. Empfindl. einstellbar zw. 0,1 und 0,5VDC. 0,33Hz Tiefpassfilter. 0(4)-20 mA Ri 500 Ohm. Proportional: 0-10, 10-0, 2-10, 10-2VDC, 0-20, 20-0, 4-20, 20-4mA. Proportional/Split-Range: 0-5, 5-0, 5-10, 10-5VDC. 0-4,5, 4,5-0, 5,5-10, 10-5,5VDC. 2-6, 6-2, 6-10, 10-6VDC. 0-10, 10-0, 10-20, 20-10mA. 4-12, 12-4, 12-20, 20-12mA. Ausgangssign.: 0(2)-10VDC, max. 8mA, min.1.25kOhm. 0(4)-20mA, max. 700Ohm. Charakteristik: Linear, EQM 0,25, invers EQM 0,25. Stellgeschw.: 3, 4, 6, 8, 12 oder 16s/mm. Stellkraft:750N. Temperatur: Medientemperatur: 0 - +120 Grd C. Betriebsbedingungen: 0 - +50 Grd C. Lagerbedingungen: -20 - +70 Grd C. Typ: TA-Slider 750 Fail-safe Plus, Mit Digitaleingang, Relais, mA-Ausgang. Ausführung: 100-240 VAC. Fabrikat: IMI TA.
Art.-Nr. 32222640319
Stellantrieb mit Notstellfunktion. Mit Digitaleingang, Relais, mA-Ausgang. Für Ventile TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN15-50, CV 206/306 GG DN15-50, DN65 (20mm Hub). Notstellfunktion: Einstellbare Position im Fehlerfall: Spindel ausgefahren, eingezogen oder frei konfigurierbare Zwischenposition. Per Smartphone können via Bluetooth u. TA-Dongle alle Einst. angepasst werden. In mehr als 200 Einstelloptionen können Ein- u. Ausgangssign., Digitaleing., Relais, Charakteristik u. weitere Param. konfiguriert werden. Diagnosemöglichk. d. Aufzeichnung der letzten 10 Fehler. Funktionen: Stetige Regelung, 3-Punkt, 2-Punkt, Handbetätigung, Auto. Hubanp., Anz. Betriebsart, Status u. Pos., VDC-Ausgangssignal, Einstellb. Hubbegrenzung, Ventilblockierschutz, Ventilblockage Erk., Sicherheitsstellung im Fehlerfall, Diagn.-/Protokollfunktion. 1 Digitaleing., max.100 Ohm, Kabel max.10m lang bzw. geschirmt. 2 Relais, max. 5A, 30 VDC/250 VAC b. ohmscher Last. 1 Ausgangssignal in mA. Schutzart IP54. Schutzkl. I. CE-zert. Spannungsvers.: 100-240VAC +/-10%. Frequenz 50/60Hz +/-3 Hz. Leistungsaufn.: Spitze: < 18,4 VA(VAC), < 9,1W(VDC). Betrieb: < 9 VA(VAC), < 4,8W(VDC). Standby: < 1,6 VA(VAC),< 0,7W(VDC). Eingangssign.: 0(2)-10VDC, Ri 47kOhm. Empfindl. einstellbar zw. 0,1 und 0,5VDC. 0,33Hz Tiefpassfilter. 0(4)-20 mA Ri 500 Ohm. Proportional: 0-10, 10-0, 2-10, 10-2VDC, 0-20, 20-0, 4-20, 20-4mA. Proportional/Split-Range: 0-5, 5-0, 5-10, 10-5VDC. 0-4,5, 4,5-0, 5,5-10, 10-5,5VDC. 2-6, 6-2, 6-10, 10-6VDC. 0-10, 10-0, 10-20, 20-10mA. 4-12, 12-4, 12-20, 20-12mA. Ausgangssign.: 0(2)-10VDC, max. 8mA, min.1.25kOhm. 0(4)-20mA, max. 700Ohm. Charakteristik: Linear, EQM 0,25, invers EQM 0,25. Stellgeschw.: 3, 4, 6, 8, 12 oder 16s/mm. Stellkraft:750N. Temperatur: Medientemperatur: 0 - +120 Grd C. Betriebsbedingungen: 0 - +50 Grd C. Lagerbedingungen: -20 - +70 Grd C. Typ: TA-Slider 750 Fail-safe Plus, Mit Digitaleingang, Relais, mA-Ausgang. Ausführung: 100-240 VAC. Fabrikat: IMI TA.
Art.-Nr. 32222640319
