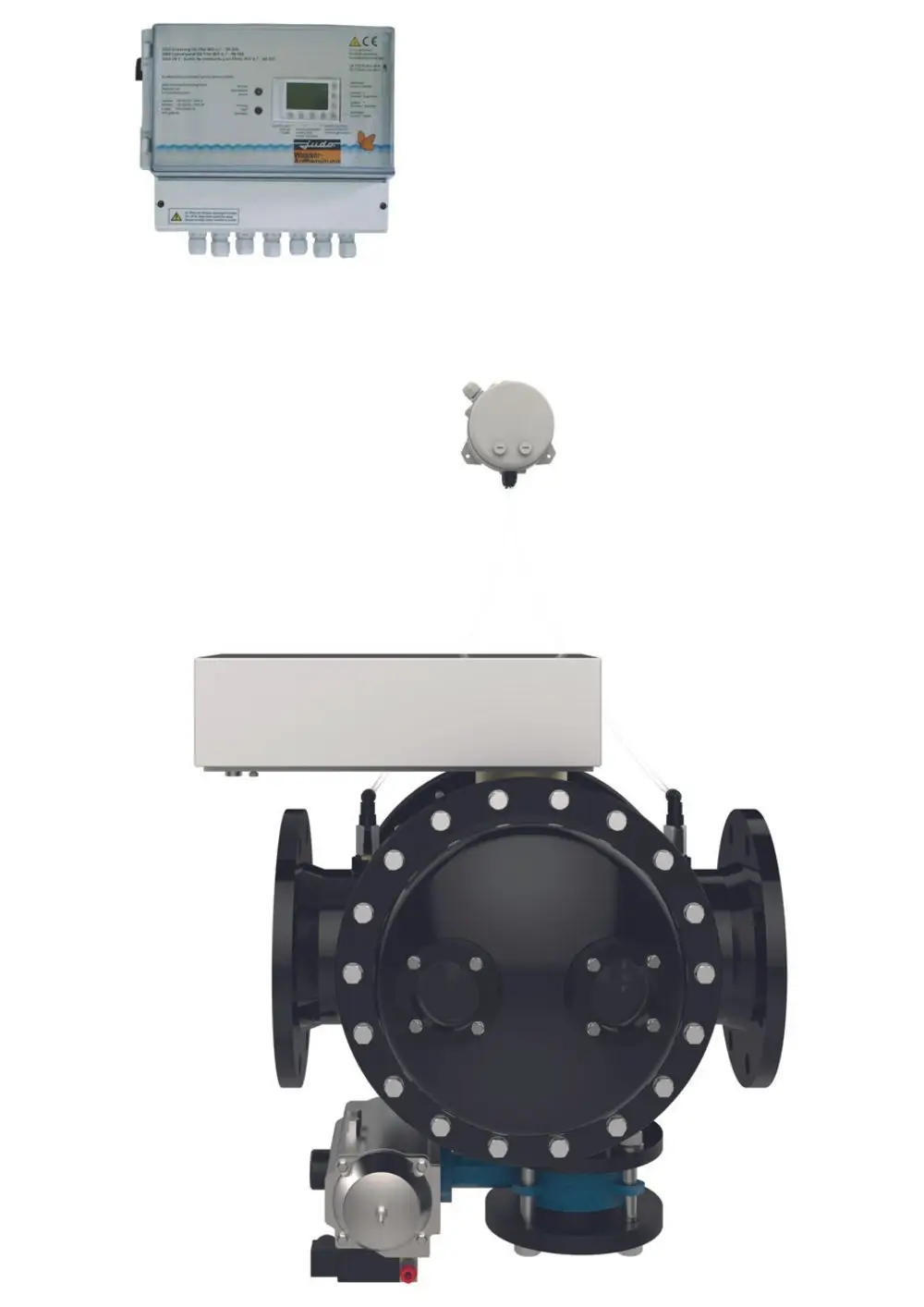

JUDO Automatik-Rückspül-Schutzfilter - JRSF-ATP DN 150 500 ym potenzialfrei, 8310267

JUDO JRSF-ATP DN 150 500 µm potenzialfrei
Automatik-Rückspül-Schutzfilter (zeit- und differenzdruckgesteuert)

Zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.

Lieferumfang: Gehäuse aus Stahl geschweißt (PN 10); mit zwei Anschlüssen ½" IG für Differenzdruckmanometer; Flanschanschluss nach DIN EN 1092-1; innen und außen korrosionsbeständig mit Kunststoff beschichtet; Schaugläser beiderseits; zwei Filterkammern mit je einem Dauerfiltereinsatz (Filter-/Stützgewebe aus Edelstahl); Umlenkklappe mit Linearantrieb zur automatischen Ansteuerung der Betriebs- und Rückspülstellungen; Differenzdruckmanometer mit Schaltkontakten; Absperrklappe mit pneumatischem Antrieb und angebautem Vorsteuer-Elektromagnetventil (Steuermedium Druckluft 6 bar - 8 bar); SPS-Steuerung mit potenzialfreier Stör- und Rückspülmeldung; Spannungsversorgung (230 V/50 Hz) über Anschlusskabel (ca. 1,4 m) mit Stecker.

Steuerungsart: Automatische differenzdruckgesteuerte Rückspülung (über einstellbaren Schaltkontakt des Differenzdruckmanometers) mit Zeitvorrangschaltung über Wochenschaltuhren oder Intervall sowie manuell auslösbare Rückspülung.


Technische Daten
Rohranschluss: DN 150
Nenndurchfluss bei 0,2 bar Druckverlust: 110 m³/h
Betriebsdruck max.: 10 bar
Steuermedium: Druckluft
Steuerdruck min.: 6 bar
Steuerdruck max.: 8 bar
Wassertemperatur max.: 75 °C
Umgebungstemperatur max.: 30 °C
Spannungsversorgung: 230 V/50 Hz
Maschenweite: 500 µm
Maschenweite: 0,5 mm

Abmessungen
Einbaulänge: 500 mm

Modell JRSF-ATP DN 150 500 µm potenzialfrei
