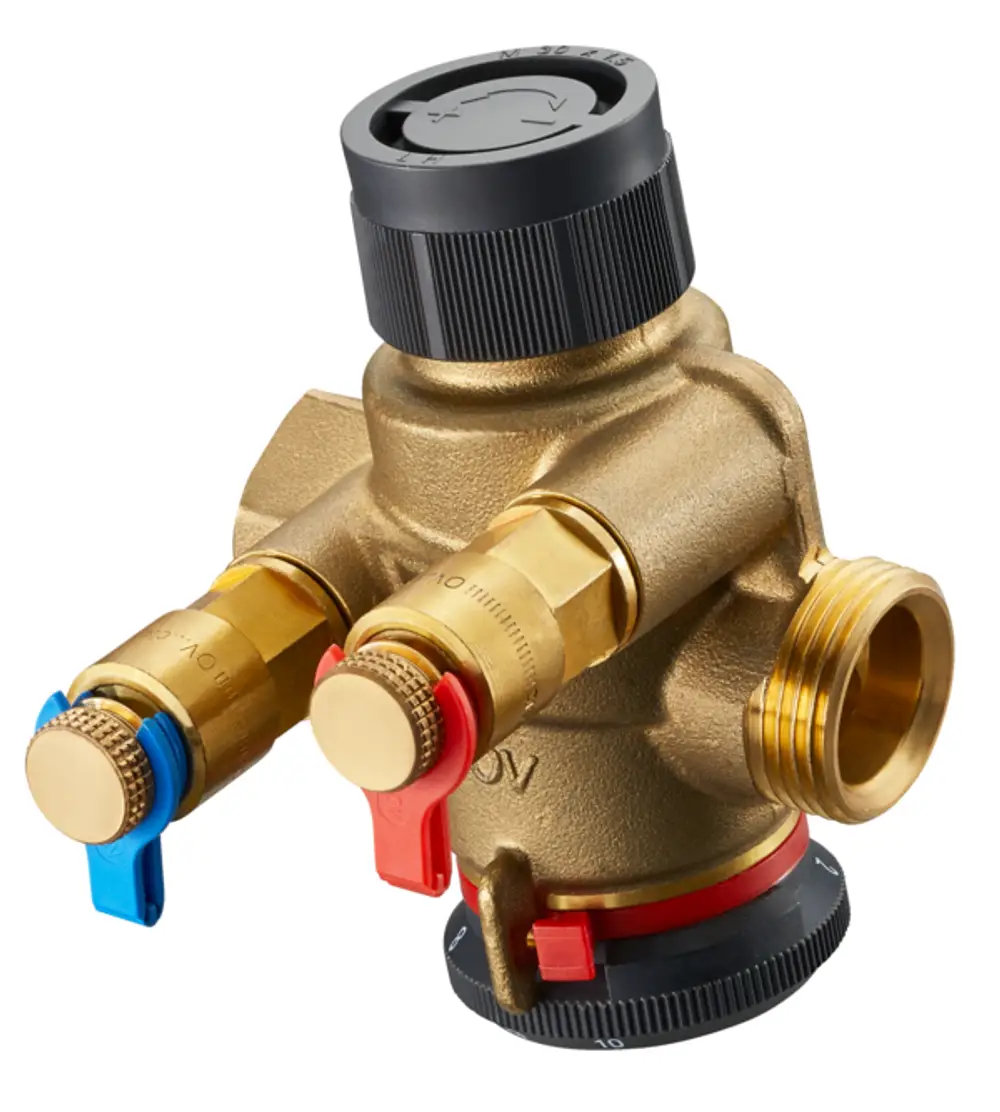

OVENTROP Druckunabhängiges Regelventil Cocon QTZ mit Verschraubung und Innengewinde PN 25 DN 20, R 3/4 x Rp 3/4, 250-1800 l/h, mit zwei montierten Classic Messventilen, EZB Messing, 1143206

Druckunabhängiges Regelventil für den dynamischen hydraulischen Abgleich von Wärmetauschern, zum Beispiel Gebläsekonvektoren oder Kühldecken, und Verteilleitungen in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Ventilkombination besteht aus einem automatisch arbeitenden Mengenregler und einem Regelventil und kann mit einem Stellantrieb oder einem Handregulierkopf ausgestattet werden. Einbau im Vor- oder Rücklauf.Ventil in Zweiwegeausführung, mit gesicherter, plombierbarer, stufenloser Durchflussbegrenzung. Direkte Einstellung in Liter je Stunde. Ablesbarkeit des Einstellwertes unabhängig von der Handradeinstellung von außen möglich, auch bei montiertem Stellantrieb.Mit montierten Messventilen zur Messung des Differenzdruckes p1...p3 mit einem geeigneten Differenzdruckmessgerät, z.B. dem OV-DMC3.Ventilgehäuse und Medium berührende Teile aus entzinkungsbeständigem Messing, Kunststoff, Edelstahl, EPDM oder PTFE. Wartungsfreie Spindelabdichtung.Einlass mit Außengewinde, Überwurfmutter und Gewindetülle. Auslass mit Innengewinde, mit Klemmringverschraubung geeignet für die Montage von KupferrohrRegelbereich: 250...1800 l/hNennweite: DN20Anschlussgrößen: Außengewindetülle R 3/4 (Einlass) Innengewinde Rp 3/4 (Auslass)Technische Daten- Betriebstemperatur: -10...120 C- Betriebsdruck: max. 25 bar (2500 kPa)- Schließdruck: max. 600 kPa (6 bar) in Durchströmungsrichtung- Differenzdruck p1...p3: 18...600 kPa- Durchflusskennlinie: linear- Kvs-Wert: 3,1Antrieb- Anschluss: M30 x 1.5- Hub: 4 mm- Schließmaß: 11,8 mm- Schließkraft: 90...150 N- Obere Hubstellung: >= 15,8 mm- Untere Hubstellung: <= 11,3 mmMaterial- Gehäuse: EZB Messing, unbehandelt- Spindel: Edelstahl- Dichtungen: EPDM
