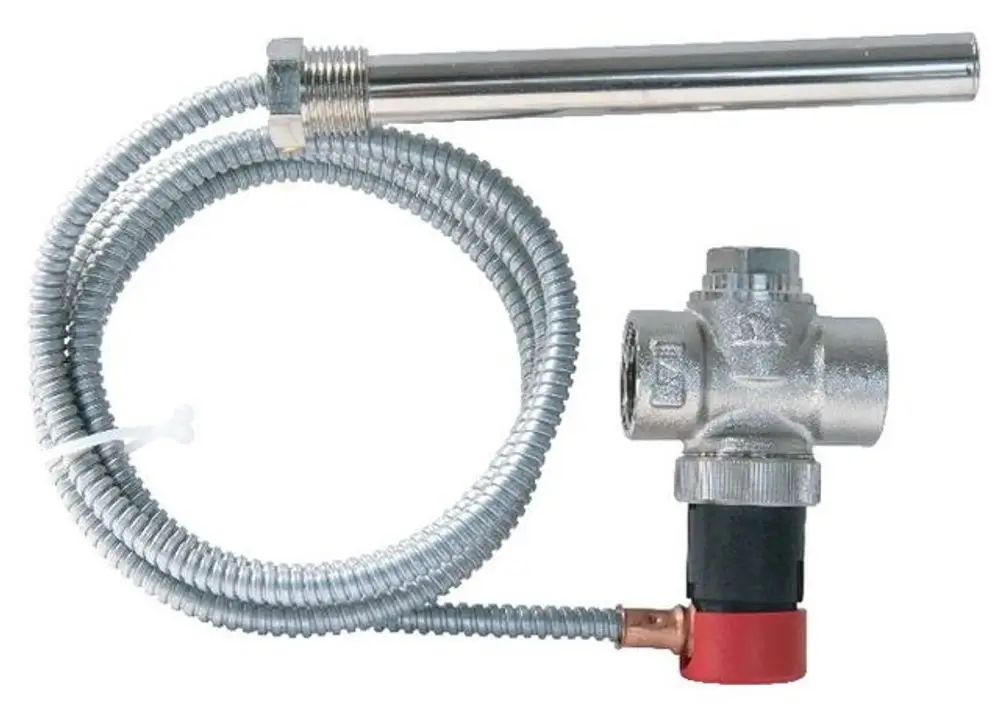

SYR Thermische Ablaufsicherung 3065 DN 20 mit Kapillarrohr 5m, 3065.20.001

Die SYR Thermische Ablaufsicherung 3065 dient der temperaturseitigen Absicherung von mit festen Brennstoffen zu befeuernden Heizkesseln in geschlossenen Warmwasser-Heizungsanlagen entsprechend DIN EN 12828 und erfüllt die Anforderungen gemäß DIN 3440. Diese Anlagen dürfen mit Heizleistungen bis max. 100 kW errichtet werden.

Der Einbau der thermischen Ablaufsicherung ist bei Anlagen, in denen der Wärmeerzeuger mit Warmwasserbereitung ausgerüstet sein muss, zwingend vorgeschrieben.

Die Thermische Ablaufsicherung 3065 ist als druckentlastetes Einsitzventil ausgeführt, das sich bei steigender Temperatur öffnet. Die Ansteuerung erfolgt über zwei voneinander unabhängig wirkende Temperaturweggeber. Die Thermische Ablaufsicherung ist anlüftbar. Sitz und Dichtung sind ohne Änderung der Temperatureinstellung zu reinigen. Der kompakt aufgebaute Temperaturweggeber kann zur besseren Montage des Ventils demontiert werden.

Die Kapillarrohrleitungen sind vom Fühler bis zum Geber durch eine Metallschlauch-Ummantelung vor Beschädigungen geschützt.



Technische Daten:

Betriebsüberdruck: max. 10 bar

Betriebstemperatur: max. 150 °C

Ansprechtemperatur: 95 °C

Max. Umgebungstemperatur: 70 °C

Einbaulage: beliebig

Kapillarrohrlänge: 5 m

Bauteilprüfnummer: TH 797
