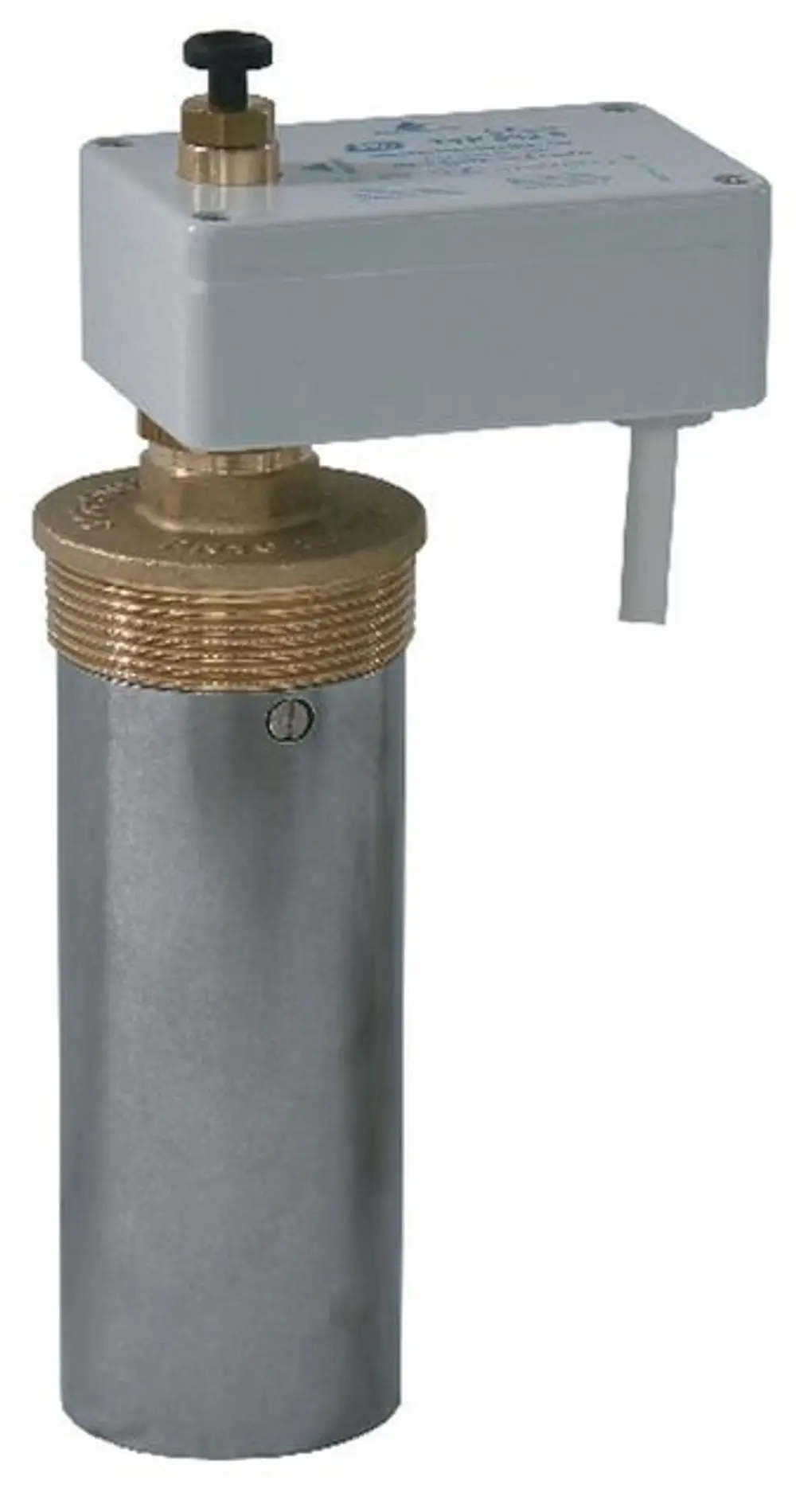

SYR Wasserstandbegrenzer 932.2 ohne Verriegelung, 0932.50.001

Der Wasserstandbegrenzer 932 dient der Absicherung von Heizkesseln in Warmwasser-Heizungsanlagen gegen Ausglühen infolge von Wassermangel. Bei geschlossenen Heizungsanlagen nach DIN EN 12828 mit einer Heizleistung von mehr als 300 kW ist der Einbau zwingend vorgeschrieben. Bei Heizkesseln mit geringerer Heizleistung ist der Einbau vorgeschrieben, wenn nicht auszuschließen ist, dass eine unzulässige Aufheizung im Falle von Wassermangel auftreten kann. Zusätzlich kann der Wasserstandbegrenzer 932 überall dort eingesetzt werden, wo wasserstandabhängige, elektrische Schaltvorgänge ausgelöst werden sollen und eine Prüfmöglichkeit ohne Absenken des Wasserstandes gefordert wird.

Der Wasserstandbegrenzer 932 ist als Gerät mit magnetischer Übertragung der Schwimmerbewegung auf einen Mikroschalter ausgeführt und ermöglicht eine Prüfung ohne Absenken des Wasserstandes. Die elektrische Schalteinheit ist um 360° drehbar und ohne Entleeren der Anlage auszutauschen. Der Wasserstandbegrenzer 932.2 verriegelt nach Abschalten nicht. Eine Verriegelung ist daher in der nachfolgenden elektrischen Schaltung vorzusehen.



Technische Daten:

Betriebsüberdruck: max. 10 bar

Betriebstemperatur: max. 120 °C

Max. Umgebungstemperatur: max. 70 °C

Schutzart: IP 65

Mikroschalter: Wechsler 1-polig

Einbaulage: Hauptachse senkrecht

Belastbarkeit des Schalters: 10 (4) A / 250 V Wechselstrom

TÜV-Bauteilkennzeichen-Nr.: TÜV - HWB - 16-206

VDE-Ausweis-Nr.: 139223
