DALLMER Schallschutzablauf CeraDrain Plan VC 12, DN 40/ DN 50, 120 x 120 mm, 514059
Reparaturen jeglicher Art sollten jedoch durch authorisiertes Fachpersonal erfolgen.
Raleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
683,06 € - 41%
404,50 €
inkl. 19% MwSt
Überblick
Baureihe/Produktserie | CeraDrain |
Bemerkung | Rahmen Edelstahl / zur sicheren Aufnahme von Verbundabdichtungen gemäß ZDB-Merkblatt 1/2010 / Einbau gemäß Prüfbericht P-BA 224/2008 geeignet zur Erfüllung der erhöhten Schallschutzanforderungen nach DIN 4109 und VDI 4100 / mit herausnehmbarem Geruchverschluss / Höhen-Regulierung und waagerechte Ausrichtung durch 4 Gewindestangen mit Gummifüßen zur Schallentkopplung |
Benennung | Schallschutzablauf |
Produkttyp/Modellnummer | Plan VC12 |
Gewicht (kg) | 5,92 |
Länge (mm) | 120 |
Breite (mm) | 120 |
Farbe | edelstahl |
Bauform | Rechteck |
Herstellername | Dallmer Sanitärtechnik |
Werkstoff Gitterrost/Abdeckung | Edelstahl |
Nenngröße Ablauf | DN40/DN50 |
Werkstoff Ablaufkörper | ABS |
Abflussleistung (l/s) | 0,5 |
Belastbarkeit | K3 |
Belastbarkeit (kg) | 300 |
Artikelnummer | 514059 |
DALLMER Schallschutzablauf CeraDrain Plan VC 12, DN 40/ DN 50, 120 x 120 mm, 514059

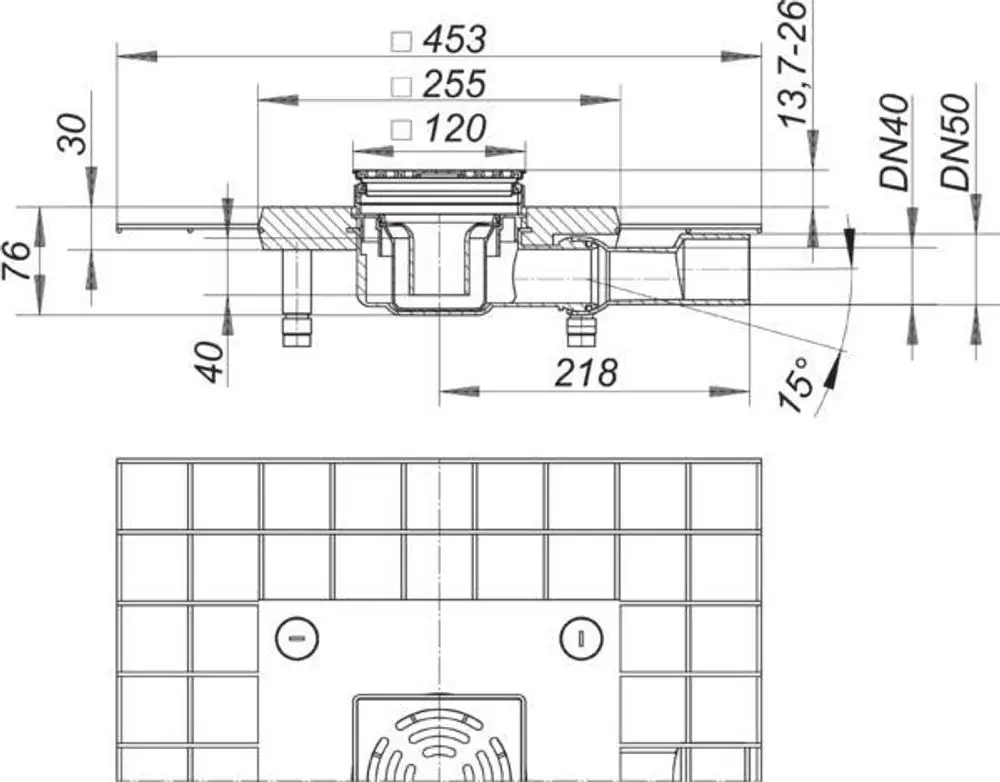

DALLMER Schallschutzablauf
CeraDrain Plan VC 12 Bodenablauf
zum sicheren Anschluss an Verbund-
und Bahnenabdichtungen gemäß DIN
18534. Bei Einbau gemäß Prüfbericht
P-BA 224/2008 geeignet zur
Erfüllung der erhöhten
Schallschutzanforderungen nach DIN
4109 und VDI 4100. Gehäuse aus ABS,
mit herausnehmbarem
Geruchverschluss,

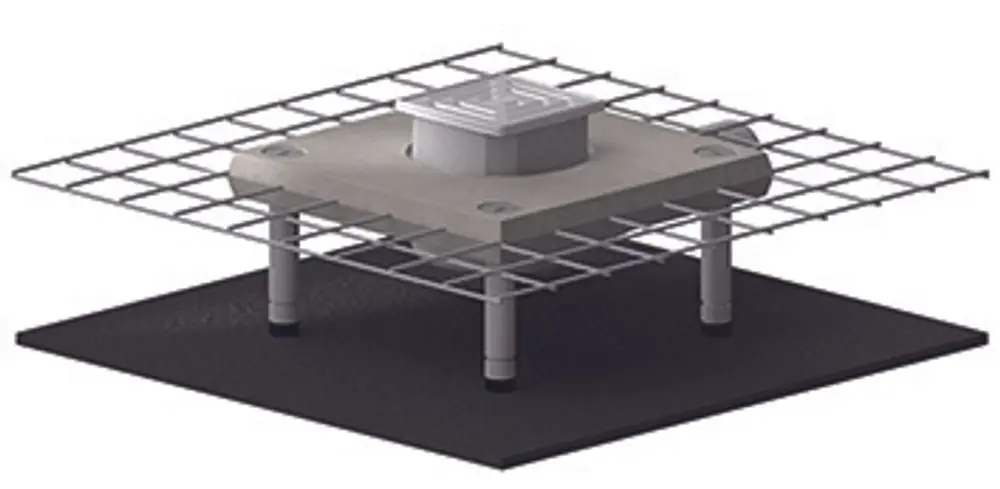

Polymerbetonkragen mit fest
eingearbeiteter Bewehrung
-Baustahlmatte 453 x 453 mm-,
Glasgewebematte zur Verstärkung der
Abdichtschicht, Bauschutzdeckel.
Höhen-Regulierung und waagerechte
Ausrichtung durch 4 Gewindestangen
mit Gummifüßen zur
Schallentkopplung. Mit
Schallschutzelement 500 x 500 x 8
mm. Rahmen: Edelstahl 1.4301, 120 x
120 mm, Rost: Edelstahl 1.4301,
Klasse K 3 -300 kg-. Ablaufstutzen:
DN 40/DN 50 seitlich, mit
Kugelgelenk verstellbar von 0 -
15Grad, Ablaufleistung: 0,5
l/s.
