Name: Grundfos 98626248
Brand: Grundfos
SKU: 98626248
Price: 11149.00 EUR
Availability: OutOfStock

Maximale Förderhöhe	19.3 m
Pumpengehäuse	Grauguß
Nenndruck	PN 10
Leistungsaufnahme P1	6.3 kW
Netzfrequenz	50 Hz

Tauchmotorpumpen

Die Grundfos Tauchmotor-Abwasserpumpen sind als vollständig abgedichtete Pumpen mit integriertem Motor ausgeführt, die unterhalb der Wasseroberfläche betrieben werden. Sie sind bestens für die Schmutz- und Abwasserentsorgung aus z. B. Waschmaschinen, Abflüssen und Duschen sowie zur Entwässerung des Gartens geeignet.

Geeignet für:

Abwasser in Gewerbeimmobilien
Hochwasserschutz
Abwasserentsorgung in Industriebetrieben
Kommunale Abwasseraufbereitung
Abwassertransport in kommunalen Klärwerken

Abwasserpumpen (1,1 bis 11 kW) mit S-Rohr-Laufrad. Je nach Baugröße beträgt der freie Durchgang 50 bis 100 mm.

SL1.100.100.55.A.4.51D.C

Nicht selbstansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist für die Nassaufstellung im Aussetzbetrieb oder Dauerbetrieb bestimmt. Mit S-tube®-Laufrad mit einem freien Kugeldurchgang von 100 mm. Für Abwasser mit einem Trockensubstanzgehalt von bis zu 3 %. Mit servicefreundlichem Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik. Kein Sonderwerkzeug erforderlich. Rohrleitungsanschluss über Flansch DIN.

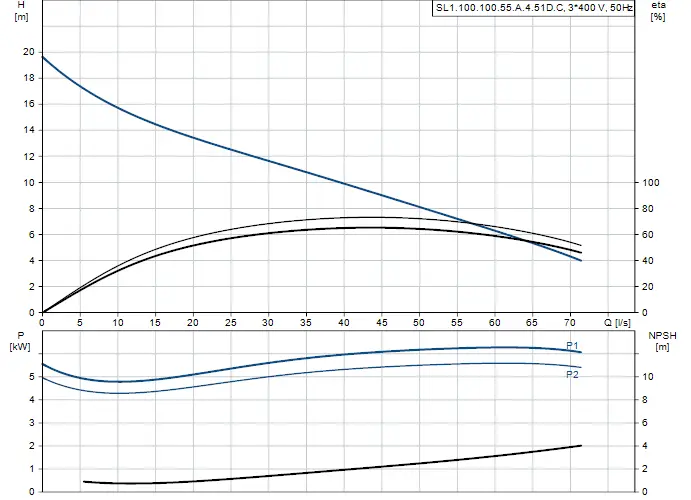

Kennlinien


Produktbezeichnung	SL1.100.100.55.A.4.51D.C
Produktnummer	98626248
Modell	SL1
EAN-Nummer	5711498468900
Art der Steuerung
Schaltschrank	nicht integriert
Feuchtigkeitssensor	mit Feuchtigkeitssensor
Wasser-im-Öl-Sensor	mit Leckagesensor
Elektrische Daten
Leistungsaufnahme P1	6.3 kW
Motorbemessungsleistung P2	5.5 kW
Netzfrequenz	50 Hz
Bemessungsspannung	3 x 380-415 V
Spannungstoleranz	+10/-10 %
Max Starts pro Stunde	20
Bemessungsstrom	11.2-10.6 A
Anlaufstrom	81 A
Cos phi - Leistungsfaktor	0.85
Cos phi bei 3/4 Last	0.80
Cos phi bei 1/2 Last	0.70
Nenn-Drehzahl	1463 1/min
Motorwirkungsgrad bei Vollast	89.1 %
Motorwirkungsgrad bei 3/4-Last	89.6 %
Motorwirkungsgrad bei halber Last	89.0 %
Motorpole	4
Einschaltart	Stern-Dreieck
Schutzart (gemäß IEC 34-5)	IP68
Wärmeklasse (IEC 85)	H
Explosionsgeschützt	nein
eingebauter Motorschutz	Pt1000
Kabellänge	10 m
Kabeltyp	LYNIFLEX
Fördermedium
Max. Medientemperatur	40 °C
Dichte	998.2 kg/m³
Installation
Maximale Umgebungstemperatur	40 °C
Anschluss	DIN
Anschluss Saugstutzen	150
Anschluss Druckstutzen	100
Nenndruck	PN 10
Maximale Einbautiefe	20 m
Trocken- / Naßaufstellung	SUBMERGED
Automatischer Kupplungsfußkrümmer	96090994
Baugröße	C
Sonstiges
Nettogewicht	164 kg
Herkunftsland	HU
Zolltarif Nr.	84137021
Technische Daten
Maximaler Förderstrom	71.4 l/s
	71.4 l/s
Maximale Förderhöhe	19.3 m
Laufradtyp	S-TUBE
Maximale Korngröße	100 mm
Gleitringdichtung	SIC/SIC
Prüfkennzeichen auf dem Typenschild	CE EN12050-1
Kennlinientoleranz	ISO9906:2012 3B2
Kühlmantel	Ohne Kühlmantel
Werkstoffe
Pumpengehäuse	Grauguß
	EN 5.1301 EN-GJL-250
Laufradwerkstoff	Grauguss
Laufrad	EN 5.1301 EN-GJL-250
Motor	EN-GJL-250
WERKSTOFFE
	EN 5.1301 EN-GJL-250

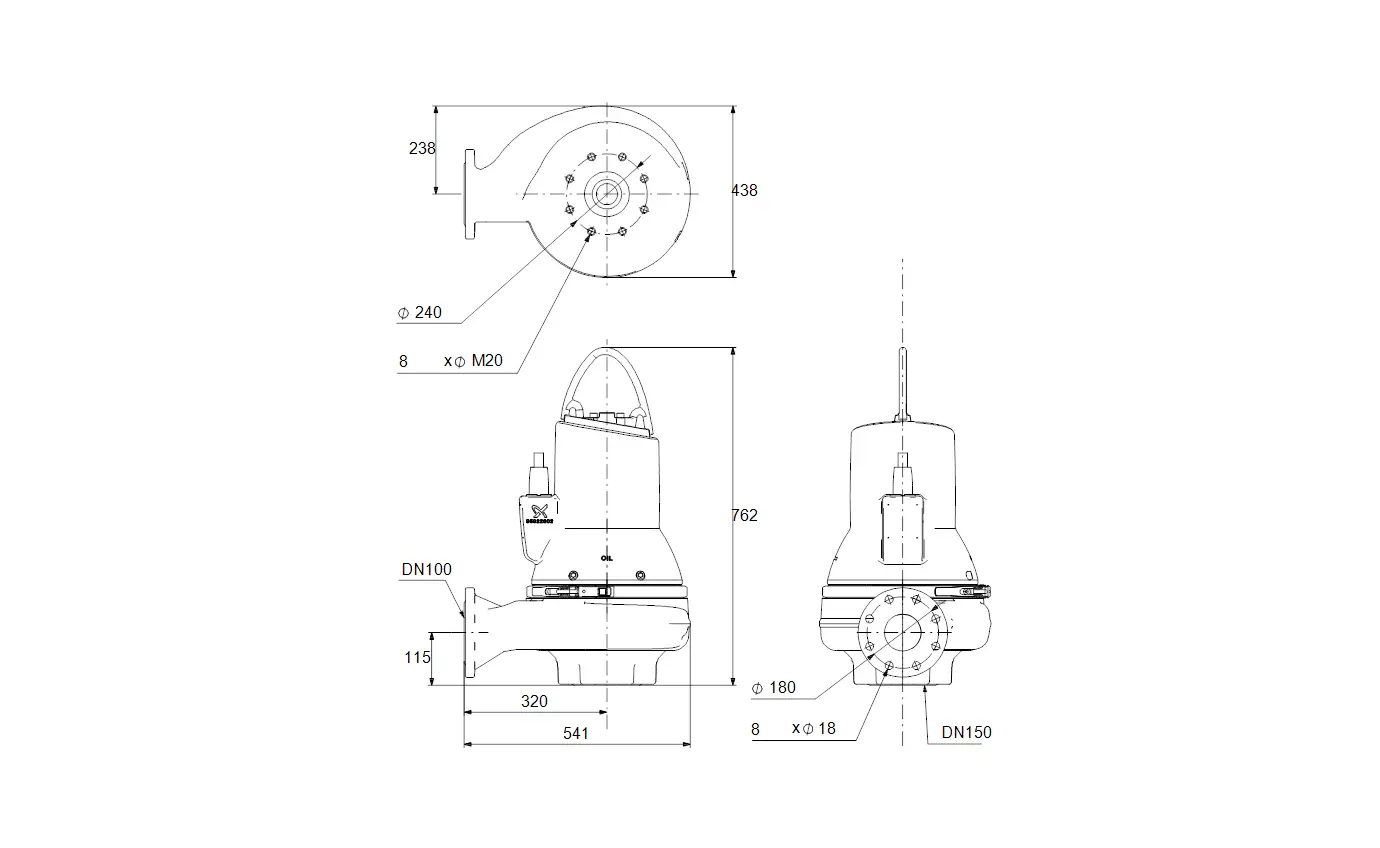

Tauchmotorpumpe von Grundfos mit Darstellung der technischen Maße und Anschlussdetails. Sichtbarkeit von Flansch- und Montagespezifikationen.

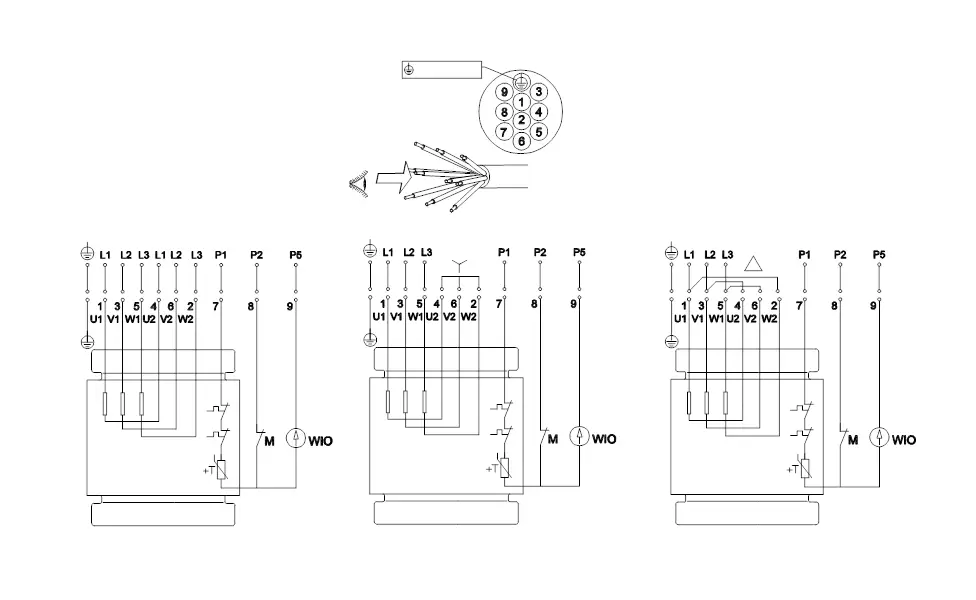

Schaltungsdiagramm einer Tauchmotorpumpe von Grundfos mit elektrischen Verbindungen und Anschlüssen, dargestellt in einem typischen technischen Format.

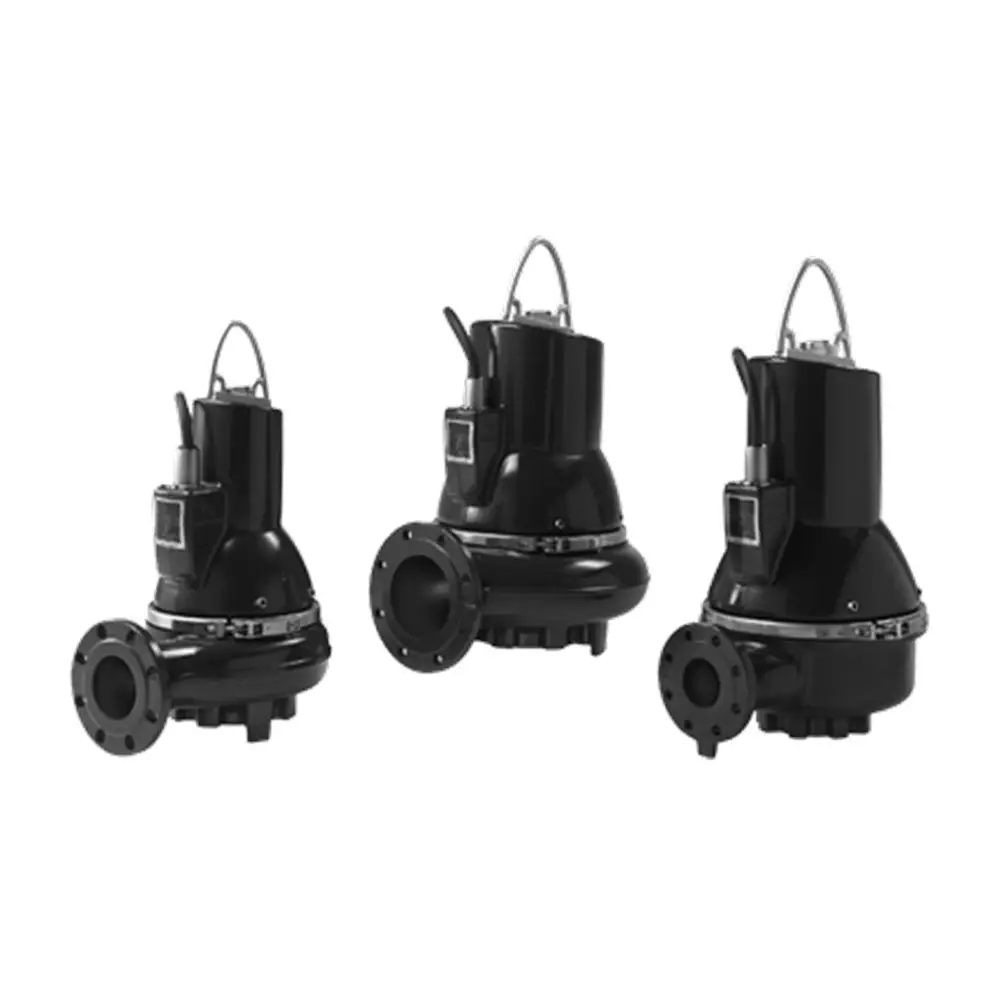

Grundfos Tauchmotorpumpe SL1.100.100.55.A.4.51D.C, 6,3 kW 71,4 l/s 98626248
