Bosch BK 15 WU 18/76 – Ersatzteile | 7747152000
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Verkleidung GB152
Rahmen
Armatur
Wärmetauscher
Vorlauf Single
Rücklauf Single
Halterung
Bedieneinheit/Kabelbaum
Fernbedienung
Speicher Centrostar
Anschluss-Set Centrostar

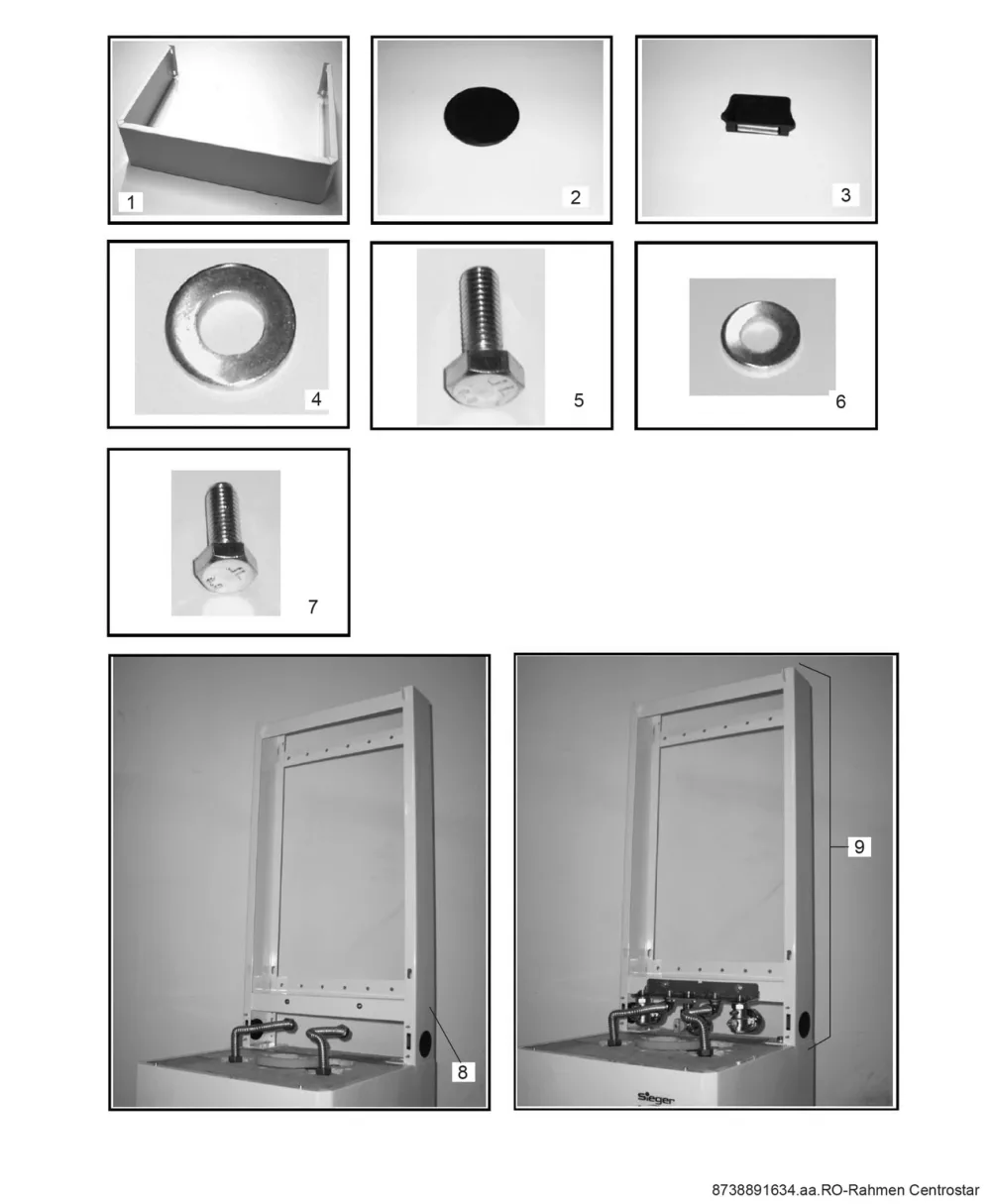

Rahmen CentrostarRahmen Centrostar
© Bosch. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 54915663
Blende 461x356x108 RAL 9016
2
Nicht in unserem Sortiment
Teilenr. 54915639
Abdeckkappe D 66 x 9,5 sw.
3
Nicht in unserem Sortiment
Teilenr. 54915668
Magnetschnapper 9,2 x 39,7
4
Nicht in unserem Sortiment
Teilenr. 54915643
Scheibe 10,5 DIN134
5
Nicht in unserem Sortiment
Teilenr. 54915641
Sk-Schraube M 10 x 25 DIN 558 (4.6)
6
Nicht in unserem Sortiment
Teilenr. 54915642
Scheibe DIN134 8,4
7
Nicht in unserem Sortiment
Teilenr. 54915664
Sk-Schraube M 8 x 20 DIN 933 (8.8)
8
Nicht in unserem Sortiment
Teilenr. 54915662
Halterahmen 478x112x1158 kpl. RAL9016
9
Nicht in unserem Sortiment
Teilenr. 54004469
Rahmen für WU 106/2
