Bosch HG 12 W-24 Erdgas E – Ersatzteile | 52324020
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Verkleidung
Rahmen U004/U104
Abgasaustritt
Regelung
Kabelbaum
Wärmetauscher U102/U104
Brenner U102/U104
Brennraum U104
Hydraulik C
Ausdehnungsgefäss

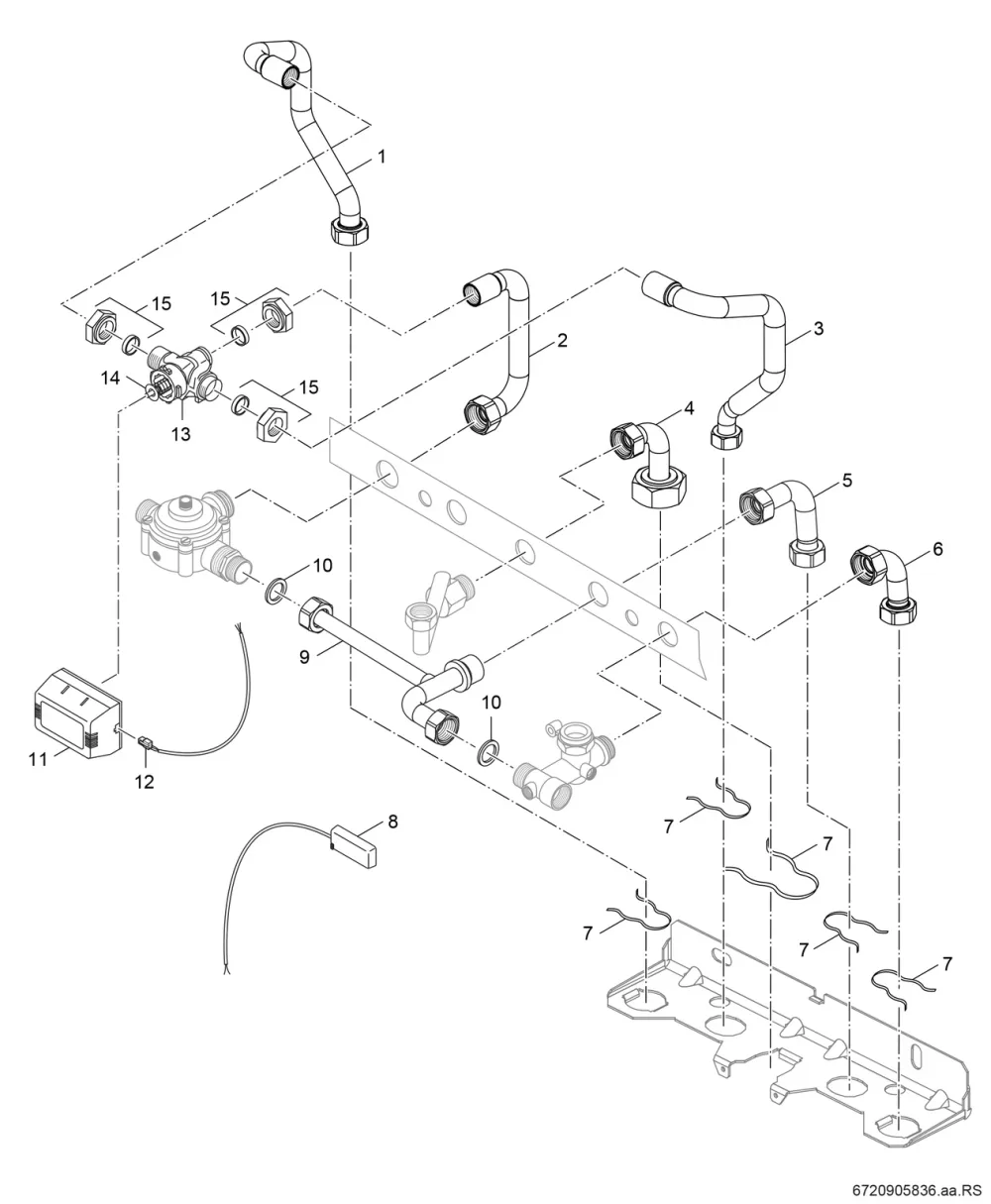

Umbausatz (U102/104)
PumpeUmbausatz (U102/104)
© Bosch. Alle Rechte vorbehalten.
1
2
Nicht in unserem Sortiment
Teilenr. 7101254
Anschlussrohr 3-Wegeventil
3
4
Nicht in unserem Sortiment
Teilenr. 7101260
Anschlussrohr Gasleitung
5
6
Nicht in unserem Sortiment
Teilenr. 7101256
Anschlussrohr Kesselrücklauf
7
8
9
Nicht in unserem Sortiment
Teilenr. 7101262
Bypass für Speicherrücklauf
10
11
BOSCH 3-Wege-Ventil 230V VC6012-12 Antrieb | 7101268
Teilenr. 7101268
158,50 €
Lieferzeit 1–4 Werktage
12
Nicht in unserem Sortiment
Teilenr. 7101266
Anschlussleitung 3-Wegeventil
13
14
15
–
–
–
