Bosch Malaga 3.0-S – Ersatzteile | 53101300
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Kollektor Malaga3.0_MalagaStar1.0
Flachdachgestell senkrecht/waagerecht
Aufdachbefestigungs-Set
Indachbefestigungs-Set

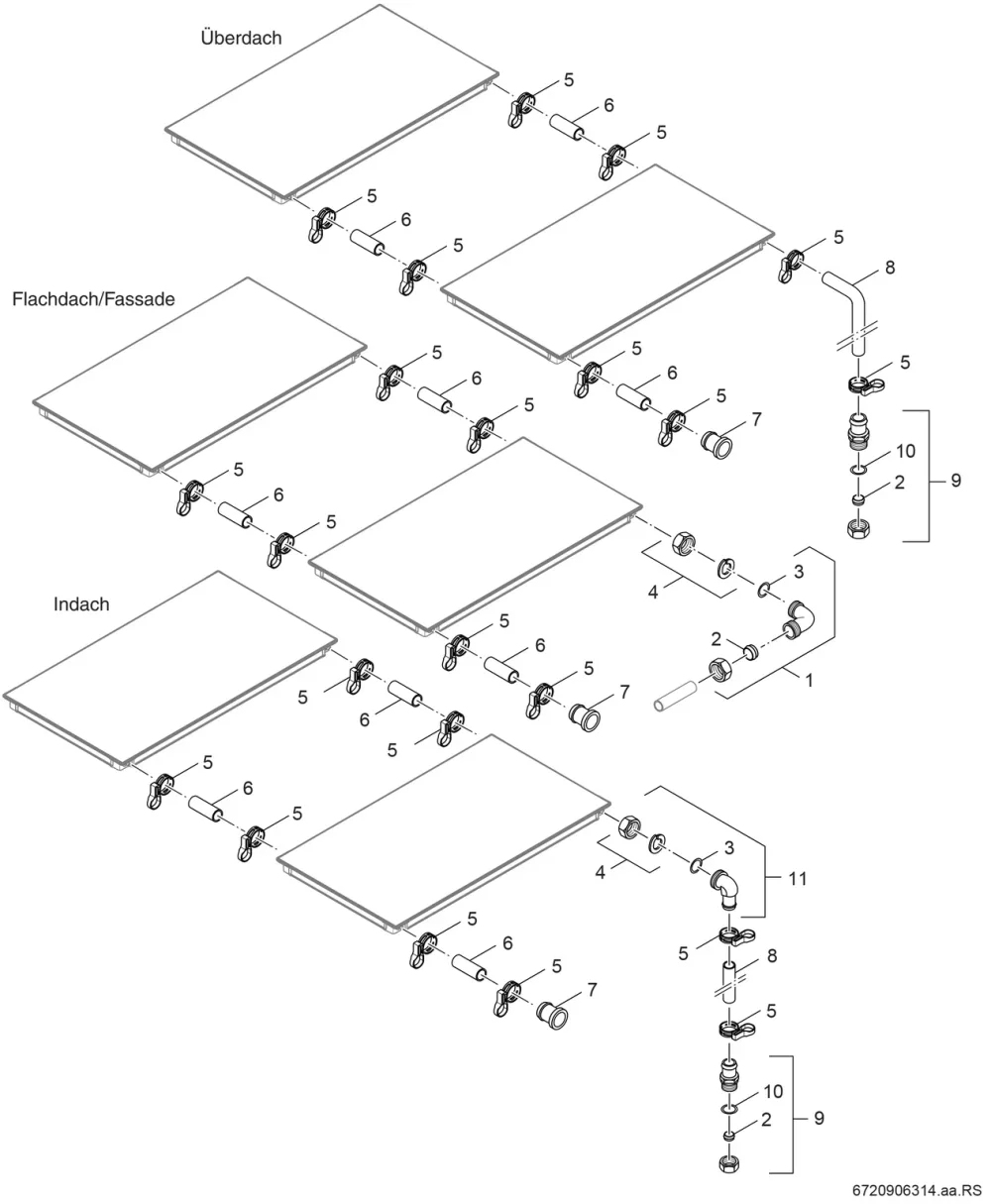

Anschluss-Set SKE/SKN
Anschlusset Dach MS1.0/M3.0
Befestigungs-Set
Verbindungsset MS1.0/M3.0Anschluss-Set SKE/SKN
© Bosch. Alle Rechte vorbehalten.
1
Bosch Winkel G1 x 18 Klemm G3/4 komplett | 63046151
Teilenr. 63046151
Ersetzt durch
Winkel G1x18 3/4 (BOSCH) | 87485110340
2
BOSCH Klemmring Set 5 Stück 18mm | 63045250
Teilenr. 63045250
Ersetzt durch
BOSCH Klemmring 18mm 5x | 87485110110
3
BOSCH O-Ring 21x3 EPDM Shore70 (5 Stk.) | 63045310
Teilenr. 63045310
Ersetzt durch
BOSCH O-Ring 5 Stück | 87485110200
4
Bosch Befestigungssatz für SKN/SKE everp | 63046195
Teilenr. 63046195
5
Bosch Schlauchschelle DN30 Federband 5 Stück | 63045247
Teilenr. 63045247
Ersetzt durch
BOSCH Schlauchschelle DN30 5 Stück | 87485110080
6
7
Bosch Blindstopfen D21 everp | 63045248
Teilenr. 63045248
Ersetzt durch
BOSCH Stopfen D21 | 87485110090
8
9
Bosch Schlauchtülle G3/4 D21 18mm Klemm | 63045249
Teilenr. 63045249
Ersetzt durch
BOSCH Schlauchtülle 18Klemm G3/4xD21 | 87485110100
10
BOSCH O-Ring 25x3 mm Shore70 (5er Set) | 63045301
Teilenr. 63045301
Ersetzt durch
BOSCH O-Ring 25x3,0 Shore70 EPDM291 5x | 87485110180
11
BOSCH Winkeltülle G1xD21 Messing kpl. | 63045253
Teilenr. 63045253
Ersetzt durch
BOSCH Tülle G1xD21 | 87485110190
