Brötje BLW Split-K B – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
BLW Split-K B Zeichnung 1
BLW Split-K B Zeichnung 2
BLW Split-K B Zeichnung 3
BLW Split-K B Zeichnung 4
BLW Split-K B Gehäuse / Trinkwassererwärmer
BLW Split-K B Verrohrung Teil 1
BLW Split-K B Verrohrung Teil 2

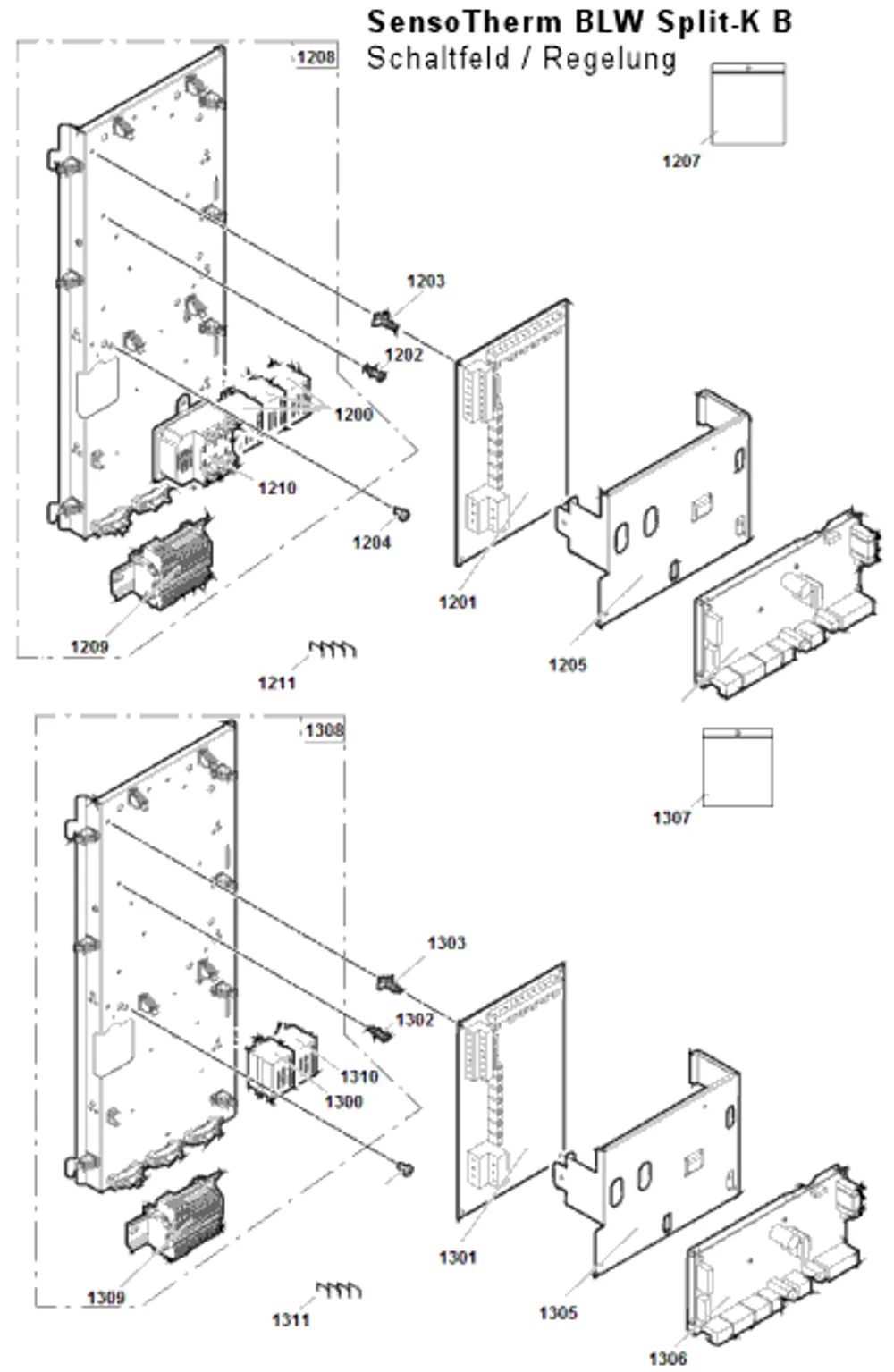

BLW Split-K B Schaltfeld / Regelung
BLW Split-K B AnschlussBLW Split-K B Schaltfeld / Regelung
© Brötje. Alle Rechte vorbehalten.
1200
1201
1202
BRÖTJE Kunststoffhalter Schnittstellenkarte | 7310762
Teilenr. 7310762
10,25 €
Lieferzeit 10–40 Werktage
1203
Kunststoffhalter für Hauptplatine (BRÖTJE) | 7310761
Teilenr. 7310761
10,25 €
Lieferzeit 1–4 Werktage
1204
BRÖTJE Linsenkopf-Kreuzschlitzschraube 5x10 | 7310950
Teilenr. 7310950
10,25 €
Lieferzeit 10–40 Werktage
1205
BRÖTJE Platinenträger für Heizungsanlagen | 7310859
Teilenr. 7310859
21,60 €
Lieferzeit 10–40 Werktage
1206
BRÖTJE Leiterplatte Regelung | 7310801
Teilenr. 7310801
(Platinensatz)
351,00 €
Lieferzeit 1–4 Werktage
1207
1208
1209
1210
1211
1211
Brötje Brücke 1-3-pol für Heizungsanlagen | 7310764
Teilenr. 7310764
10,25 €
Lieferzeit 10–40 Werktage
1300
1301
1302
BRÖTJE Kunststoffhalter Schnittstellenkarte | 7310762
Teilenr. 7310762
10,25 €
Lieferzeit 10–40 Werktage
1303
Kunststoffhalter für Hauptplatine (BRÖTJE) | 7310761
Teilenr. 7310761
10,25 €
Lieferzeit 1–4 Werktage
1304
BRÖTJE Linsenkopf-Kreuzschlitzschraube 5x10 | 7310950
Teilenr. 7310950
10,25 €
Lieferzeit 10–40 Werktage
1305
BRÖTJE Platinenträger für Heizungsanlagen | 7310859
Teilenr. 7310859
21,60 €
Lieferzeit 10–40 Werktage
1306
BRÖTJE Leiterplatte Regelung | 7310801
Teilenr. 7310801
(Platinensatz)
351,00 €
Lieferzeit 1–4 Werktage
1307
1308
Elektrische Baugruppe BLW Split Brötje | 7653878
Teilenr. 7653878
103,40 €
Lieferzeit 10–40 Werktage
1309
Nicht in unserem Sortiment
Teilenr. 7653879
Montierte Klemmeneinheiten
1310
Nicht in unserem Sortiment
Teilenr. 7653880
Relais - 20 A - 230 V
1311
1311
Brötje Brücke 1-3-pol für Heizungsanlagen | 7310764
Teilenr. 7310764
10,25 €
Lieferzeit 10–40 Werktage
