Brötje G-111 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

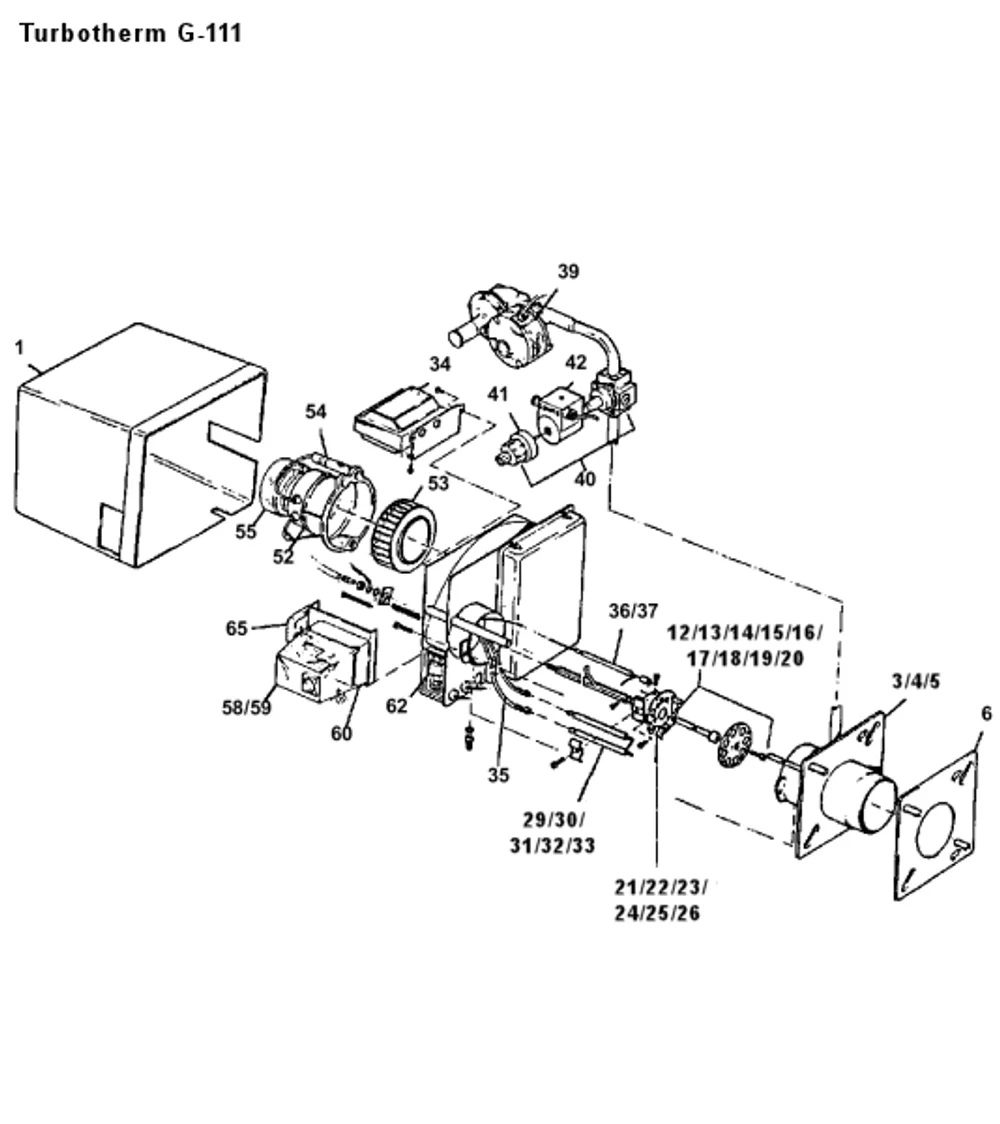

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 514514
Abdeckhaube
2
Nicht in unserem Sortiment
Teilenr. 514521
Linsenkopfschraube für Abdeckhaube
3
Nicht in unserem Sortiment
Teilenr. 515245
Brennerrohr mit Flansch, G-111-0
4
Nicht in unserem Sortiment
Teilenr. 515221
Brennerrohr mit Flansch, G-111-1
5
Nicht in unserem Sortiment
Teilenr. 515238
Brennerrohr G-112-2
6
7
Nicht in unserem Sortiment
Teilenr. 514507
Schauglas
8
Nicht in unserem Sortiment
Teilenr. 515450
Lufteinstelleinheit, G-11/0, G-111/1
9
Nicht in unserem Sortiment
Teilenr. 530330
Luftstelleinheit, kpl., alle Modelle
10
Nicht in unserem Sortiment
Teilenr. 515580
Lufteinstelleinheit G-112/1 u. G-112/0
11
Nicht in unserem Sortiment
Teilenr. 515597
Lufteinstelleinheit G 112/2
12
Nicht in unserem Sortiment
Teilenr. 515719
Stauscheibe mit Halter, G-111-0
13
Nicht in unserem Sortiment
Teilenr. 515382
Stauscheibe G-111/0
14
Nicht in unserem Sortiment
Teilenr. 515726
Stauscheibe mit Halter, G-111-1
15
Nicht in unserem Sortiment
Teilenr. 515290
Stauscheibe G-111/1
16
Nicht in unserem Sortiment
Teilenr. 515733
Stauscheibe mit Halter, G-111-2
17
Nicht in unserem Sortiment
Teilenr. 515306
Stauscheibe G-111/2
18
Nicht in unserem Sortiment
Teilenr. 515771
Stauscheibe mit Halter, G-111-0, ab Nr. 2238
19
Nicht in unserem Sortiment
Teilenr. 515788
Stauscheibe mit Halter, G-111-1, ab Nr. 6200
20
Nicht in unserem Sortiment
Teilenr. 515795
Stauscheibe mit Halter, G-111-2, ab Nr. 2467
21
Nicht in unserem Sortiment
Teilenr. 515337
Drosselblende, G-111-0 / G-111-1 UV
22
Nicht in unserem Sortiment
Teilenr. 515320
Drosselblende, G-111-2 UV
23
Nicht in unserem Sortiment
Teilenr. 515689
Drosselblende, G-111-0 / G-111-1 Ionisation
24
Nicht in unserem Sortiment
Teilenr. 515696
Drosselblende, G-111-2 Ionisation
25
Nicht in unserem Sortiment
Teilenr. 515627
Drosselblende, G-111-0, G-111-1, ab Nr. 2238, 6203
26
Nicht in unserem Sortiment
Teilenr. 515634
Drosselblende, G-111-2, ab Nr. 2467
27
Nicht in unserem Sortiment
Teilenr. 515856
Blendenstütze, G-111-0, G-111-1
28
Nicht in unserem Sortiment
Teilenr. 515672
Blendenstütze, G-111-2
29
Nicht in unserem Sortiment
Teilenr. 515313
Zündelektrode, G-111-1
30
Nicht in unserem Sortiment
Teilenr. 515375
Zündelektrode, rechts, G-111-0
31
Nicht in unserem Sortiment
Teilenr. 515368
Zündelektrode, links, G-111-0
32
33
34
Zündtrafo komplett für alle Vorgängermodelle - BRÖTJE | 515528
Teilenr. 515528
158,50 €
Lieferzeit 1–4 Werktage
35
36
37
38
Nicht in unserem Sortiment
Teilenr. 515641
Elektrodenklemmring für die Ionisationselektrode
39
40
Nicht in unserem Sortiment
Teilenr. 515429
Magnetventil 3/8" MVDLE 203/5, G-111-0
41
Nicht in unserem Sortiment
Teilenr. 515764
Hydraulikkopf H 12
42
Nicht in unserem Sortiment
Teilenr. 515757
Magnetspule, Nr. 100
43
Brötje Magnetventil MVDLE 205/3 1/2", 517522
Teilenr. 517522
Derzeit nicht lieferbar
46
Nicht in unserem Sortiment
Teilenr. 512206
Magnetventil MVDLE 207/5 R 3/4", G-112-2
47
Nicht in unserem Sortiment
Teilenr. 513449
Hydraulikbremse H 11 für MVDLE 210 und ZRDLE 408
48
Magnetventil MVDLE 210/3 R 1 Zoll Magnetspule (BRÖTJE) | 513425
Teilenr. 513425
Derzeit nicht lieferbar
49
Nicht in unserem Sortiment
Teilenr. 515740
Gasfiltermatte, G-111-0, 1/2"
50
Nicht in unserem Sortiment
Teilenr. 534727
Gasfiltermatte, G-111-1, 3/4"
51
Nicht in unserem Sortiment
Teilenr. 512275
Filtermatte für Gasfilter R 1"
52
Nicht in unserem Sortiment
Teilenr. 515030
Gebläsemotor
53
54
Nicht in unserem Sortiment
Teilenr. 517263
Kondensator 4 µF für Gebläsemotor
55
Brötje Luftdruckwächter GW 3 0.3-3 mbar, 517485
Teilenr. 517485
Derzeit nicht lieferbar
56
57
Nicht in unserem Sortiment
Teilenr. 515610
Schlauch 4x 1 x 350
58
BRÖTJE mmG 810 Gasfeuerungsautomat TTG 760 | 513319
Teilenr. 513319
506,00 €
Lieferzeit 10–40 Werktage
59
Gasfeuerungsautomat mmI 810 (BRÖTJE) als Ersatz für TTI 790 | 519304
Teilenr. 519304
340,50 €
Lieferzeit 1–4 Werktage
60
Nicht in unserem Sortiment
Teilenr. 517461
Sockel für Satronik Gasfeuerungsautomat
61
Nicht in unserem Sortiment
Teilenr. 514163
UV Diode, ohne Hülse und Kabel
62
BRÖTJE Wippschalter 1-pol 3 Anschlußkontakte | 514934
Teilenr. 514934
18,55 €
Lieferzeit 1–4 Werktage
63
65
Brötje Steckverbindung Buchsent. 7-polig, 514842
Teilenr. 514842
Ersetzt durch
BRÖTJE Buchse 7-pol | 699587
66
Nicht in unserem Sortiment
Teilenr. 515504
Bananenstecker, gelb
67
Nicht in unserem Sortiment
Teilenr. 515511
Bananenkupplung, gelb
