Brötje G-112 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

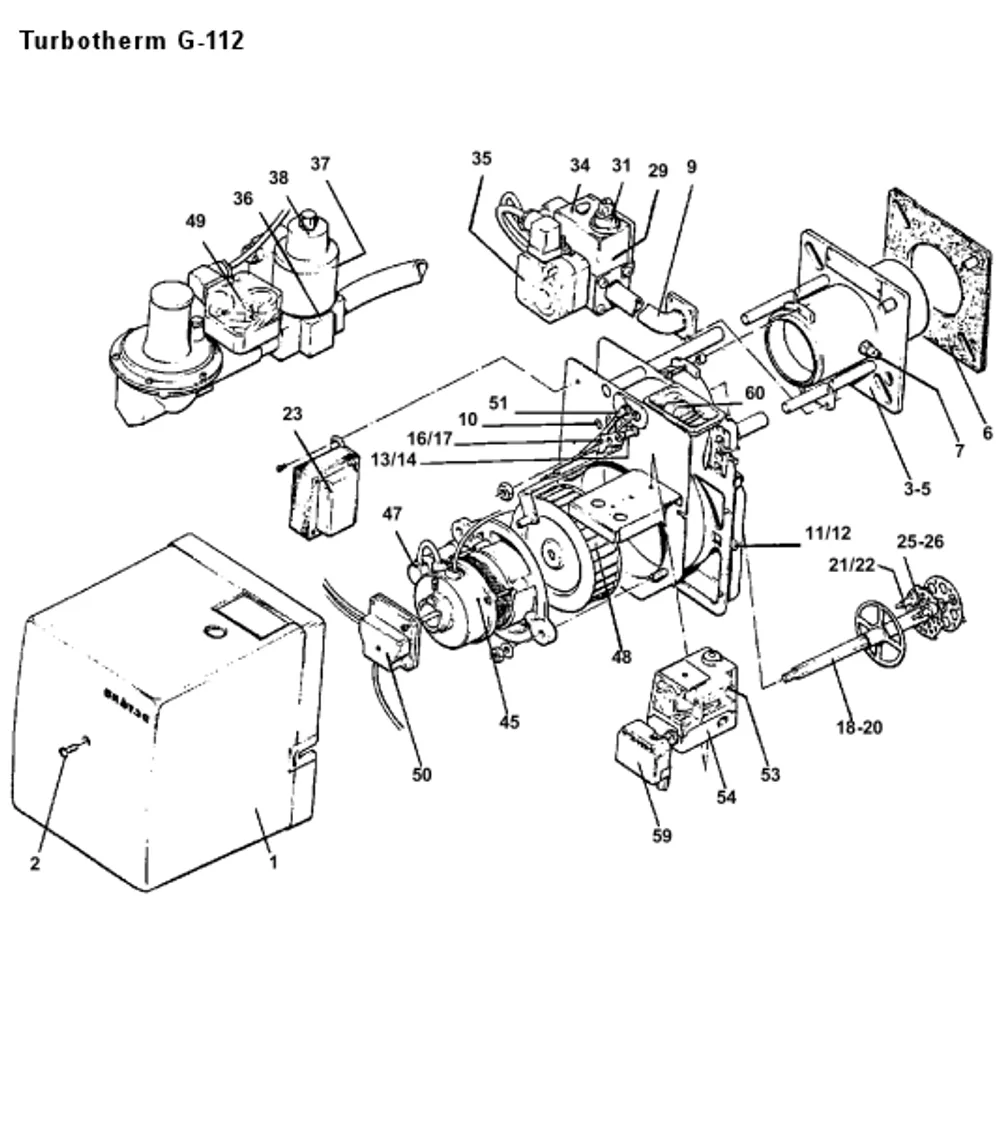

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 514514
Abdeckhaube
2
Nicht in unserem Sortiment
Teilenr. 514521
Linsenkopfschraube für Abdeckhaube
3
Nicht in unserem Sortiment
Teilenr. 529976
Brennerrohr G-112-0
4
Nicht in unserem Sortiment
Teilenr. 529983
Brennerrohr G-112-1
5
Nicht in unserem Sortiment
Teilenr. 515238
Brennerrohr G-112-2
6
8
Nicht in unserem Sortiment
Teilenr. 519243
Flachdichtung für Kappe 1/2"
9
Nicht in unserem Sortiment
Teilenr. 515818
Gasanschlußrohr mit Flansch, G-112-0, G-112-1
10
Nicht in unserem Sortiment
Teilenr. 514507
Schauglas
11
Nicht in unserem Sortiment
Teilenr. 515580
Lufteinstelleinheit G-112/1 u. G-112/0
12
Nicht in unserem Sortiment
Teilenr. 515597
Lufteinstelleinheit G 112/2
13
Nicht in unserem Sortiment
Teilenr. 515269
Feder für Stauscheibeneinstellschraube G-112-0, G-112-1
14
Nicht in unserem Sortiment
Teilenr. 515252
Feder für Stauscheibeneinstellschraube G-112-2
15
Nicht in unserem Sortiment
Teilenr. 514538
Zeiger für Stauscheibenstellung
16
Nicht in unserem Sortiment
Teilenr. 515276
Zeigerarretierung G-112-0, G-112-2
17
Nicht in unserem Sortiment
Teilenr. 515283
Zeigerarretierung G-112-1
18
Nicht in unserem Sortiment
Teilenr. 529990
Mischgruppe, kpl., G-112-0
19
Nicht in unserem Sortiment
Teilenr. 530002
Mischgruppe, kpl., G-112-1
20
Nicht in unserem Sortiment
Teilenr. 530019
Mischgruppe, kpl., G-112-2
21
Nicht in unserem Sortiment
Teilenr. 515658
Zündelektrode 7,8 x 40, G-112-0, G-112-1
22
Nicht in unserem Sortiment
Teilenr. 529938
Zündelektrode 7,8 x 40, G-112-2
23
Zündtrafo komplett für alle Vorgängermodelle - BRÖTJE | 515528
Teilenr. 515528
158,50 €
Lieferzeit 1–4 Werktage
24
25
Ionisationselektrode 7,8x40 G-112-0 G-112-1 (BRÖTJE) | 529952
Teilenr. 529952
Derzeit nicht lieferbar
26
Nicht in unserem Sortiment
Teilenr. 529945
Ionisationselektrode 7,8 x 40, G-112-2
27
Nicht in unserem Sortiment
Teilenr. 515641
Elektrodenklemmring für die Ionisationselektrode
28
Nicht in unserem Sortiment
Teilenr. 529969
Spannhülse
29
30
Nicht in unserem Sortiment
Teilenr. 515832
Doppelnippel R 1/4" - R 1/8"
31
32
Nicht in unserem Sortiment
Teilenr. 530033
Flansch, gerade, kpl. G-112-0, G-112-1
33
Nicht in unserem Sortiment
Teilenr. 525497
O-Ring für 90° Winkelflansch
34
Nicht in unserem Sortiment
Teilenr. 530057
Magnetspule kpl. Typ MB 403-149350-220 VAC, G-112-0, G-
35
36
Nicht in unserem Sortiment
Teilenr. 512206
Magnetventil MVDLE 207/5 R 3/4", G-112-2
37
Magnetventil MVDLE 210/3 R 1 Zoll Magnetspule (BRÖTJE) | 513425
Teilenr. 513425
Derzeit nicht lieferbar
38
Nicht in unserem Sortiment
Teilenr. 513449
Hydraulikbremse H 11 für MVDLE 210 und ZRDLE 408
39
Nicht in unserem Sortiment
Teilenr. 530040
Druckeinstellschraube
40
Nicht in unserem Sortiment
Teilenr. 512275
Filtermatte für Gasfilter R 1"
41
Nicht in unserem Sortiment
Teilenr. 525503
Gasfilter für MB 403-146860
43
Nicht in unserem Sortiment
Teilenr. 512169
Gasdruckregler G-112/2
44
Nicht in unserem Sortiment
Teilenr. 519298
Dichtungsring für Meßstutzen
45
Nicht in unserem Sortiment
Teilenr. 515030
Gebläsemotor
46
47
Nicht in unserem Sortiment
Teilenr. 517263
Kondensator 4 µF für Gebläsemotor
48
49
50
51
Nicht in unserem Sortiment
Teilenr. 515603
Winkeleinschraubstutzen für Luftschlauch
52
Nicht in unserem Sortiment
Teilenr. 515610
Schlauch 4x 1 x 350
53
Gasfeuerungsautomat mmI 810 (BRÖTJE) als Ersatz für TTI 790 | 519304
Teilenr. 519304
340,50 €
Lieferzeit 1–4 Werktage
54
Nicht in unserem Sortiment
Teilenr. 517461
Sockel für Satronik Gasfeuerungsautomat
55
Nicht in unserem Sortiment
Teilenr. 519366
Gasdruckwächter-Winkelstecker (grau)
56
Brötje Anschlussstecker schwarz für Gasarmaturenblock | 519373
Teilenr. 519373
25,80 €
Lieferzeit 1–4 Werktage
57
Nicht in unserem Sortiment
Teilenr. 515504
Bananenstecker, gelb
58
Nicht in unserem Sortiment
Teilenr. 515511
Bananenkupplung, gelb
59
Brötje Steckverbindung Buchsent. 7-polig, 514842
Teilenr. 514842
Ersetzt durch
BRÖTJE Buchse 7-pol | 699587
60
BRÖTJE Wippschalter 1-pol 3 Anschlußkontakte | 514934
Teilenr. 514934
18,55 €
Lieferzeit 1–4 Werktage
61
Nicht in unserem Sortiment
Teilenr. 515542
Entstörkondensator
62
Nicht in unserem Sortiment
Teilenr. 515559
Verdrahtung G-112
